GeoCAD-R
D.1.3
Dongle-Treiber-Installation
Stichworte Zweck, Voraussetzung, Dongle, Dongle-Treiber,
Zweck Diese Seite beschreibt die Neu-Installation von des Dongle-Treibers unter WINDOWS NT. Achten Sie darauf das Ihnen administratorische Rechte zur Verfügung stehen müssen!

Beachten: Im Netzwerk sollten Sie bei einer Erstinstallation direkt auf den Server installieren. Unter Beachtung der Hinweise im Kap. D.1.2.

Voraussetzung Der Dongle ist vor der Installation auf eine parallele Schnittstelle zu stecken. Meist ist dies die Schnittstelle, an der auch der Drucker angeschlossen ist. Auf dem Dongle befindet sich eine Prägung, die die Seite kennzeichnet, die zum Computer zeigt.

ACHTUNG: Ein Anschluß an eine andere Schnittstelle kann eine Zerstörung der Elektrik Ihres Rechners zur Folge haben.

Wenn Sie gleichzeitig einen Drucker angeschlossen haben, stecken Sie den Dongle unmittelbar auf den Rechneranschluß, d.h. noch vor dem Druckerkabel. Besitzen Sie bereits ähnliche Stecker von anderen Programmen, so können Sie den Stecker auch auf eine andere parallele Schnittstelle, falls vorhanden, stecken. Beachten Sie, daß der evtuell angeschlossene Drucker vor Start des Programms eingeschaltet wird. Nur so ist eine sichere Funktion gewährleistet.

Wenn Sie keinen Drucker angeschlossen haben, empfehlen wir, ein Druckerverlängerungskabel an den Rechner anzuschließen, das andere Ende bis auf den Schreibtisch zu ziehen und dort den Dongle anzuschließen. So können Sie ihn leicht abziehen. Auch ist diese Art des Anschlusses rein mechanisch sicherer.

Dongle Sollten Sie AutoCAD-Anwender ab der Version 13 sein, können Sie diesen Abschnitt überspringen und wieder zum  Unterpunkt, der Installation im Kap. D.1, wechseln.
Dongle-Treiber Installation Vorgehensweise: Auf der CD-Rom befindet sich im Verzeichnis "NTLOCK" eine Datei namens: "Setupx86.exe".

Starten Sie diese Datei aus dem Explorer heraus. Nach dem Start erscheint ein Fenster, indem Sie aus dem Menü folgende Funktionen auswählen (siehe auch untere Abbildung): "Functions -> Install Sentinel Driver".

Sentinel (3 KB)

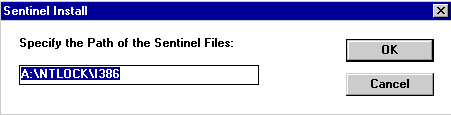

Danach öffnet sich ein weiteres Fenster, indem voreingestellt ist, von wo aus die Treiberinformationen geladen werden sollen.

Sentinel 2 (3 KB)

Durch Bestätigung dieser Voreinstellung mit "OK" wird die Installation fortgeführt und alle weiteren Abfragen während des Installationsvorganges des Dongle-Treibers ergeben sich aus den Anweisungen des Programms.
