GeoCAD-R
E.1.2.2.7
Instrumente
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Eingabetabelle, Option, Die Felder, Ergebnis, Datei
Zweck Die Tabelle der Instrumente dient der Organisation der Zuordnung der benutzen Aufnahmeinstrumente, wie z.B. der Tachymeter, Theodolite und Nivelliere.

Für jeden Instrumententyp (derzeit "T" für Tachymeter und Theodolite und "N" für Nivelliere) kann eine unabhängige Codierung erfolgen.

Voraussetzung keine

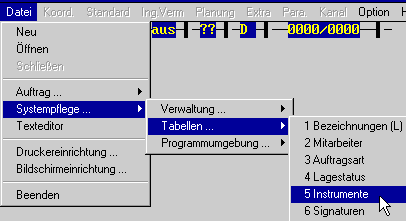

Ablauf Sie rufen im Menü "Datei/Systempflege/Tabellen ..." den Punkt "Instrumente" auf.
Aufruf Aufruf Instrumente (6 KB)

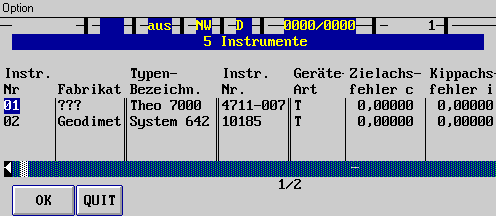

Eingabetabelle Nach Auswahl des Menüpunktes sehen Sie die Eingabetabelle.

Eingabetabelle (6 KB)

Mit den Pfeiltaste "Links" auf Ihrer Tastatur können Sie die nachfolgenden Eingabespalten anfahren.

2.Bild Eingabetabelle (4 KB)

3.Bild Eingabetabelle (4 KB)

4.Bild Eingabetabelle (4 KB)

Option Am oberen Bildrand finden Sie den Menüpunkt "Option".

Option (2 KB)

Hier haben Sie die Möglichkeiten:

  • Mit dem Unterpunkt "F6 Löschen" einen markierten (ausgewählten) Eintrag aus der Tabelle zu entfernen. Dies wird dann am unteren Bildrand durch die Meldung "gelöscht" dokumentiert. Diese Taste fungiert als Umschalter. Wiederholtes Drücken hebt den Löschstatus auf.
  • Mit dem Unterpunkt "F7 Ausdruck" die Tabelle der Instrumente auszudrucken. Voraussetzung für den Ausdruck ist aber, daß Sie im Programm den Druckerstatus "an" gewählt haben (siehe Kap. E.2.0.2). Tip: Mit der Tastenkombination "Umschalt (Shift) + F7" können Sie den Druckmodus auf "an" stellen.
Die Funktionen der Unterpunkte können natürlich auch mit den Tasten F6 und F7 ausgeführt werden.
Die Eingabefelder
Instr.Nr Sendeart K14
Fabrikat Maßstab km K23
Typen-Bezeichnung Nullpunkt k K24
Instr. Nr. Feinmaßstab F S in 2.Lage
Geräteart K11 Datum der Daten
Zielachsfehler c K12 Prüfstrecke
Kippachsfehler i K21 Datei zum Registr.
Indexfehler z K22
Sendeachsenabstand SAA K13
Instr.Nr Hier tragen Sie den Instrumentencode, der für Programminterne Auswertungen genutz wird, ein. Es können nur numerische Codes verwendet werden. Sie sollen mit führenden Nullen, also 01, 02 usw., eingegeben werden. Wenn sich mit mit der Zeit die Korrekturwerte identischer Geräte verändern, so tragen Sie die neuen Werte in eine neue Zeile ein, aber unter gleicher Instr.Nr. Dieser Schritt ist sehr wichtig. Ansonsten kann nicht ausgeschlossen werden, daß falsche Korrekturwerte an die Meßdaten angebracht werden.

Diese Codierung findet z.B. Einfluß bei der Einlesung von Tachymeterdaten (siehe Kap. F.4.1) sowie bei der Auswertung von Satzmessungen (siehe Kap. E.2.3.5).

Fabrikat Der Name des Geräteherstellers wird in diesem Feld eingetragen. Das achtstellige Feld erlaubt alle Zeichen, die das Betriebssystem zur Verfügung stellt.
Typen-Bezeichnung Hier wird die allgemeine Bezeichnung des Gerätes vermerkt. Eine 16-stellige Eingabe ist möglich.
Instr. Nr. Die Seriennummer des Gerätes. Neunstelliges Eingabefeld.
Geräteart Sie können über die Tastatur entweder ein
  • "N" für Nivellier oder
  • "T" für Tachymeter oder Theodolit
eingeben oder ein anderes Zeichen. Bei Eingabe anderer Zeichen, als die o.g., wird eine Auswahltabelle geöffnet, in der dann eines der beiden Gerätearten ausgesucht werden kann.

Auswahltabelle Geräteart (3 KB)

Zielachsfehler c Der in einer Kalibrierung ermittelte Zielachsfehler für die erste Fernrohrlage. Der Wert ist in GON einzugeben und ist nur bei Tachymetern relevant.

Achtung: Moderne Tachymeter bringen i.d.R. diese Korrektion schon selbständig an den Meßwerten an. Daher ist genau auf die Beschreibung der Herstellerfirmen zu achten, um doppelte Korrektionen zu Vermeiden.

Kippachsfehler i Der in einer Kalibrierung ermittelte Kippachsfehler für die erste Fernrohrlage. Der Wert ist in GON einzugeben und ist nur bei Tachymetern relevant.

Achtung: Moderne Tachymeter bringen i.d.R. diese Korrektion schon selbständig an den Meßwerten an. Daher ist genau auf die Beschreibung der Herstellerfirmen zu achten, um doppelte Korrektionen zu Vermeiden.

Indexfehler z Der in einer Kalibrierung ermittelte Indexfehler für die erste Fernrohrlage. Der Wert ist in GON einzugeben und ist nur bei Tachymetern relevant.

Achtung: Moderne Tachymeter bringen i.d.R. diese Korrektion schon selbständig an den Meßwerten an. Daher ist genau auf die Beschreibung der Herstellerfirmen zu achten, um doppelte Korrektionen zu Vermeiden.

Sendeachsenabstand SAA Der Abstand der Achse von Tachymeterfernrohr zum Entfernungsmesser. Bei koaxialen Tachymetern ist eine 0,0000 einzutragen.

Man beachte die Beschreibungen der Herstellerfirmen, um doppelte Korrektionen zu Vermeiden.

Sendeart Art der Entfernungsmessung. Es sind vier Fälle vorgesehen:

0 Streckenmesser ist auf Theodolitfernrohr aufgesetzt. Gemessene Zenitdistanz parallel zur Sendeachse des Streckenmessers. Bei modernen Tachymetern ist dies die Standardsendeart.

1 Streckenmesser ist auf Theodolitfernrohr aufgesetzt. Zenitdistanz wird wie die Strecke zur Reflektormitte gemessen. Die Exzentrizität des Gerätenullpunktes wird vom Gerät berücksichtigt.

2 Streckenmesser ist auf Theodolitfernrohrstützen aufgesetzt. Zenitdistanz wird wie die Strecke zur Reflektormitte gemessen.

3 Streckenmesser ist auf Theodolitfernrohr aufgesetzt. Zenitdistanz wird wie die Strecke zur Reflektormitte gemessen. Die Exzentrizität des Gerätenullpunktes wird nicht von Gerät berücksichtigt.

Maßstab km Maßstab des Streckenmessers gegen das internationale Meter.

Achtung: Moderne Tachymeter bringen i.d.R. diese Korrektion schon selbständig an den Meßwerten an. Daher ist genau auf die Beschreibung der Herstellerfirmen zu achten, um doppelte Korrektionen zu Vermeiden.

Nullpunkt k Nullpunktkorrektion des Gerätes. Nicht zu verwechseln mit den verschiedenen Additionskonstanten von Prismen.

Achtung: Moderne Tachymeter bringen i.d.R. diese Korrektion schon selbständig an den Meßwerten an. Daher ist genau auf die Beschreibung der Herstellerfirmen zu achten, um doppelte Korrektionen zu Vermeiden.

Feinmaßstab F Dient der Korrektur des zyklischen Phasenfehlers. Die Werte entnehmen Sie bitte Ihrem Prüfprotokoll.

Achtung: Beachten Sie bitte die Einheit dieses Wertes. Die Eingabe in GeoCAD-R ist unbedingt in der Einheit Meter [m] zu tätigen.

K11 Eintragung des Koeffizienten aus dem Prüfprotokoll.

Achtung: Beachten Sie bitte die Einheit dieses Koeffizienten. Die Eingabe in GeoCAD-R ist unbedingt in der Einheit Meter [m] zu tätigen.

K12 Eintragung des Koeffizienten aus dem Prüfprotokoll.

Achtung: Beachten Sie bitte die Einheit dieses Koeffizienten. Die Eingabe in GeoCAD-R ist unbedingt in der Einheit Meter [m] zu tätigen.

K21 Eintragung des Koeffizienten aus dem Prüfprotokoll.

Achtung: Beachten Sie bitte die Einheit dieses Koeffizienten. Die Eingabe in GeoCAD-R ist unbedingt in der Einheit Meter [m] zu tätigen.

K22 Eintragung des Koeffizienten aus dem Prüfprotokoll.

Achtung: Beachten Sie bitte die Einheit dieses Koeffizienten. Die Eingabe in GeoCAD-R ist unbedingt in der Einheit Meter [m] zu tätigen.

K13 Eintragung des Koeffizienten aus dem Prüfprotokoll.

Achtung: Beachten Sie bitte die Einheit dieses Koeffizienten. Die Eingabe in GeoCAD-R ist unbedingt in der Einheit Meter [m] zu tätigen.

K14 Eintragung des Koeffizienten aus dem Prüfprotokoll.

Achtung: Beachten Sie bitte die Einheit dieses Koeffizienten. Die Eingabe in GeoCAD-R ist unbedingt in der Einheit Meter [m] zu tätigen.

K23 Eintragung des Koeffizienten aus dem Prüfprotokoll.

Achtung: Beachten Sie bitte die Einheit dieses Koeffizienten. Die Eingabe in GeoCAD-R ist unbedingt in der Einheit Meter [m] zu tätigen.

K24 Eintragung des Koeffizienten aus dem Prüfprotokoll.

Achtung: Beachten Sie bitte die Einheit dieses Koeffizienten. Die Eingabe in GeoCAD-R ist unbedingt in der Einheit Meter [m] zu tätigen.

S in 2.Lage (J/N) Bei einigen Tachymetern, z.B. ältere Zeiss-Modelle, ist es nicht zulässig die Strecke der  2. Lage auszuwerten. Ist dies der Fall, so tragen Sie bitte ein "N" ein, damit die Strecke der 2. Lage nicht mit ausgwertet wird.
Datum der Daten Das Datum der Prüfmessungen. Bei der Auswertung wird über das Beobachtungsdatum diejenige Zeile in der Tabelle ausgesucht, die als erste jünger ist.
Prüfstrecke Hier kann der Ort oder die Bezeichnung der Prüfstrecke eingetragen werden
Datei zum Registr. Eintragung der Registrierdatei.
Ergebnis Die Tabelle wird sofort wirksam.
Datei Systempfad/VM_INSTR.DBF
