GeoCAD-R
E.2.1.7.1
 Schreiben einer allgemeinen
Koordinatendatei
Stichworte Zweck, Ablauf, Aufruf, Auswahlfilter Punktdatei, Format, Optionen, Anwendertip, Beispiele
Zweck Schreiben einer allgemeinen Koordinatendatei. Durch umfangreiche Konfigurationsmöglichkeiten können die verschiedensten Formate geschrieben werden. z.B.:
    ZEISS, Leica, KIV, DA001, Excel
Die gleiche Tabelle wird auch beim "Einlesen einer Koord.-Datei" benutzt. Aufgrund gewisser Unterschiede in der Interpretation können Sie jedoch nicht in jedem Fall die gleiche Beschreibungszeile zum Schreiben und zum Lesen benutzen.

Die Unterschiede werden Ihnen im Kap. F.4.2 explizit beschrieben.
Ablauf Im Menü Übertragen Koordinaten Allgemeine Punktdatei, dann Punktfilter, Auswahl des Formats, Auswahl der Datei zum Schreiben.
Aufruf Aufruf Allgemeine Punktdatei erstellen (5 KB)
Auswahlfilter
Punktdatei		 Nach dem Aufruf dieses Programmpunktes erscheint das Fenster "Auswahlfilter Punktdatei".

Die Beschreibung der verschiedenen Einstellungen, die Sie hier tätigen können, entnehmen Sie bitte dem Kap. F.2.

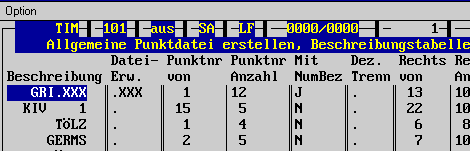

Format Danach öffnet sich die Beschreibungstabelle zur Erstellung der Allgemeinen Punktdatei.

Beschreibungstabelle (6 KB)

Wählen Sie ein Format aus oder definieren Sie ein neues Format (siehe Auch Kap. F.4.2). Die Bedeutung der einzelnen Beschreibungsfelder wird Ihnen in den folgenden Abschnitten erläutert. Aufgrund der zahlreichen Eingabefelder wurde darauf verzichtet zu jedem die passende Grafik darzustellen, um den Anwender nicht mit Bildinformationen zu übersättigen. Die einzelnen Eingabefelder sind über die Pfeiltasten "Rechts" bzw. "Links" zu erreichen.

Sie werden in dem nachstehenden Fenster nach dem Dateinamen und dem Zielverzeichnis Ihrer ASCII-Koordinatendatei gefragt:

Optionen Siehe Beschreibung Kap. F.4.2 "Optionen".
Anwendertip Wenn Ihr Projekt die Einstellung "N" in der Spalte "Mit Höhe" (siehe Kap. E.1.1.1) eingetragen hat, so können Sie über diese Schnittstelle auch keine Höhen in eine ASCII- Datei schreiben.

Die Tabelle der Signaturen (siehe Kap. E.1.2.2.8) besitzt eine Spalte "max. Höhenstatus. Sollte dort ein "A" für "Als Anschluß ungeeignet" eingetragen sein und die auszugebene Koordinate die entsprechende GeoSignatur besitzen, so wird keine Höhe für diesen Punkt ausgegeben, auch wenn die Koordinate selbst eine andere Höhengenauigkeit besitzt als "A".
Beispiele Im Kapitel F.4.2 ist ein Beispiel "Fortlaufende Punktnummermit mehr als 5 Stellen" vorgegeben. Diese Beispiel sollen Ihnen zeigen, was man mit dem Programm prinzipiell machen kann. Weitere Ausgabe-Definitionen sind auf jedenfall Fall möglich.
