GeoCAD-R
E.2.1.B
Eingeben Koordinaten, Neupunkte
Stichworte Zweck, Ablauf, Aufruf, Besonderheit, Anwendungstip
Zweck Hier finden Sie Programme zum Eingeben und Einlesen von Punkten mit deren Koordinaten und anderen Zusatzinformationen.

Die gelesenen Koordinaten werden als Neupunktkoordinaten abgespeichert. Abspeicherung der Festpunkte (siehe Kap. E.2.1.2).

Es findet grundsätzlich ein Alt-Mittel-Neu-Vergleich statt.

Ablauf Sie rufen im Hauptmenü "Koord." den Punkt "Eing. NeuP.-Koord. ..." auf.
Aufruf Aufruf: Eing. NeuP.-Koord. (4 KB)

Die weiteren Unterpunkte zur Eingabe von Neupunkten sind mit denen der Festpunkteingabe (siehe Kap. E.2.1.2) identisch.

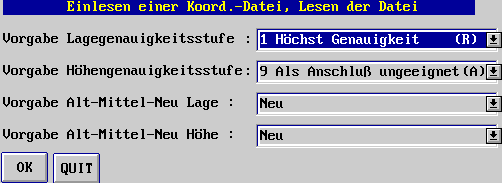

Besonderheit 1 Nachdem Sie den gewünschten Pfad angegeben haben, öffnet sich eine Maske, in der Sie noch Eintragungen  zu den Lage- und Höhengenauigkeitsstufen, zu den Vorgaben der Alt-Mittel-Neu für die Lage und die Höhe machen können.

Genauigkeitsstufen (6 KB)

Durch Anklicken des Pfeilzeichens (siehe obere Grafik rechts) mit dem Mauszeiger erreichen Sie jeweils für eine Auswahltabelle, aus der die gewünschte Genauigkeitsstufen oder Alt-Mittel-Neu Vorgaben ausgewählt werden kann. Die Definition der Genauigkeitsstufen entnehmen Sie bitte den Kapiteln E.1.2.2.D.4 sowie E.1.2.2.D.6.

Achtung: Bitte achten Sie darauf, daß bei Höhengenauigkeitsstufe nicht "A" oder ein "Leerzeichen" steht. Sollten Sie trotzdem diese Zeilen wählen, so werden spätere Höhenberechnungen mit diesen Punkten nicht ausgeführt.

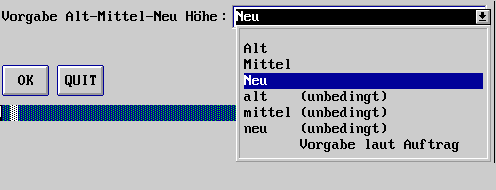

Unabhänig von der Vorgabe der Genauigkeitsstufe sowie von der Genauigkeitsstufe schon vorhandener Punkte können Sie eine Alt-Mittel-Neu Entscheidung treffen.

Alt-Mittel-Neu Vorgabe (6 KB)

Beispiel: Sollten Sie sich für "neu (unbedingt)" entscheiden, so werden alle Punkte mit der Vorgabe der eingestellten Genauigkeitsstufe eingelesen.

Sie bestätigen dieses Fenster entweder über die F3-Taste oder über den "OK-Button".

Besonderheit 2 Ein weiterer Hauptunterschied zur Festpunkteingabe ist, daß hierfür jede Eingabe ein eigener Ansatz angelegt werden kann. So können z.B. die Namen der Koordinatendateien festgehalten werden. Zudem sind zwei zusätzliche Optionen eingebaut.

Option (3 KB)

Mit der Option "F10 Nur vorhandene Punkte" werden nur Koordinaten (Punktnummern) angezeigt, die bereits schon mindestens einmal im gerade aktiven Projekt (beachten Sie den Lagastatus!) vorkommen.

Die Erläuterungen zu der Option "F12 Eingabe von Zusatzinfos" entnehmen Sie bitte dem Kapitel F.3.

Anwendungstip Hier können Sie zum Beispiel auch Höhen nachtragen. Dazu öffnen Sie den Unterpunkt "Eingabe über Tastatur" und tragen dort in der Spalte "E" lediglich ein Leerzeichen ein, so daß diese Koordinaten die Qualität "Keine Lagegenauigkeit" zugeteilt bekommt.

Voraussetzung hierfür ist aber: Im Kapitel E.1.2.2.D.4 "Lagegenauigkeit" muß eine solche Qualität (Laugegenauigkeit) definiert werden.
