GeoCAD-R
E.2.5.C
Räumliche Spannmaßkontrolle
Stichworte Zweck, Vorausetzung, Ablauf, Aufruf, Eingaben, Die Eingabefelder, Optionen, Ausdruck
Zweck Berechnet aus einer Folge von 3D-Punkten die 3D-Strecken, die 2D- und 3D-Stationierunge unter Berücksichtigung von Bogenlängen.
Voraussetzung Es müssen Koordinaten vorhanden sein.
Ablauf Sie rufen im Menü "Extra" den Menüpunkt "C Räumliche Spannmaßkontrolle" auf.
Aufruf Aufruf Räumliche Spannmaßkontrolle (5KB)
Neuer Ansatz Nachdem Sie den Menüpunkt ausgewählt haben, erscheint die Tabelle der Ansätze (siehe Kap. F.1.1). Dort legen Sie über den Button "Neuer Ansatz"  (siehe Kap. F.1.2) einen neuen Ansatz "Räumliche Spannmaßkontrolle" an. Es wird das Fenster Räumliche Spannmaßkontrolle geöffnet.

Oder Sie wählen einen bereits vorhandenen Ansatz aus (siehe Kap. F.1.3).

Eingaben Nach Aufruf des Menüs wird nachstehende Eingabetabelle geöffnet.

Eingabetabelle Räumliche Spannmaßkontrolle, linker Teil  (5 KB)

Die
Eingabefelder
NB-2 Station-2D Rechts
Punktnr Station-3D Hoch
Sraum Bogen Höhe
NB-2 Die Überschrift dieser Spalte ist von der Ländereinstellung des gerade aktiven Projektes abhängig. Sie ist ein reines Anzeigefeld und kann/wird durch die Eingabespalte "Punktnr" belegt.
Punktnr Hier tragen Sie Ihre gewünschte Punktnummer ein (siehe auch Eingabe einer Punktnummer, Kap. D.5.3). Hinter der Punktnr wird die Höhen- und Lagegenauigkeitsstufe angezeigt (hier: EMR).
Sraum Hier wird Ihnen die aus den Koordinaten berechnete Schrägstrecke angezeigt.
Station-2D
Station-3D
Es werden die 2D- bzw. 3D-Stationen der Spannmaßkontrolle anhand der eingegebenen Koordinaten (Punktnummern) sowie Bogenmaße angezeigt.

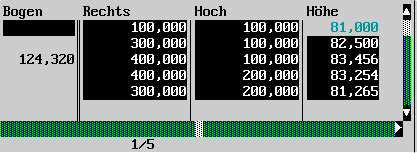

Bogen Eingabetabelle Räumliche Spannmaßkontrolle, rechter Teil (4 KB)

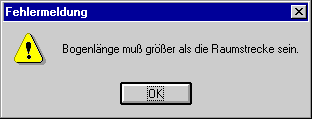

Hier geben Sie die entlang des Bogens gemessene Länge ein. Ist diese kleiner als die sich aus Koordinaten ergebene, so wird diese Fehlermeldung geöffnet.

Fehlermeldung (4 KB)

Nach der Bestätigung über den "OK-Button" wird der entsprechende Fehleintrag in dieser Zeile gelöscht.

Rechts, Hoch,
Höhe
Es werden Ihnen hier die Koordinaten angezeigt. Die Felder Rechts, Hoch und Höhe sind reine Anzeigefelder und können deshalb nicht editiert werden.
Option Am oberen linken Bildrand finden Sie wie gewohnt ein Optionsmenü.

Optionen (3 KB)

F6 Löschen: Siehe auch Kap. F.5.
F7 Zeile einfügen: Sollte es einmal vorkommen, daß die Nachtragung eines Punktes notwendig wird, so kann über diese Funktion eine Zeile eingefügt werden. Es wird immer oberhalb der markierten Zeile (dort, wo sich der Cursor befindet) eine neue Zeile eingefügt.
F8 Update: Um eventuelle Nachtragungen (z.B. in der Spalte "Bogen") durchgehend auf alle weiteren Spannmaßeintragungen zu beziehen bzw. damit dadurch die nachfolgenden Berechnungen korrekt durch geführt werden, sollte diese Funktion während eines Editiervorganges genutzt werden.

Ausdruck Falls Sie den Drucker eingeschaltet haben (siehe Kap. E.2.0.2) und die Tabelle mit dem "OK-Button" beenden, erhalten Sie etwa folgenden Ausdruck:

Datum       Gb.Nr.    Gemarkung                         Flur         Seite
05.02.2001     DUMMY  Baal(4521)                                       -8
Projekt                                 Bez.-Höhe    0  C.Nr.:............

Räumliche Spannmaßkontr. (    31) LS: LS

Punktnr                            SraumStation-2DStation-3D   Bogen           Rechts           Hoch     Höhe
P      E    0.   0...00001                   0,000                            100,000        100,000   81,000
P      E    0.   0...00002       200,008   200,003   200,008                  300,000        100,000   82,500
P      E    0.   0...00003       100,006   324,317   324,328   124,320        400,000        100,000   83,456
P      E    0.   0...00004       100,002   424,318   424,330                  400,000        200,000   83,254
P      E    0.   0...00005       100,021   524,319   524,351                  300,000        200,000   81,265
