• Nachweis der Punktidentität,
• Vergleich mit Messungslinien und Überprüfung von Koordinaten,
• Vermessungsriss - Liste,
• Neu bestimmte und veränderte Koordinaten,
• Örtliche Grenzlängen.

1. Die amtlichen Festpunkte müssen in der Festpunkteingabe (siehe Kap. E.2.1.2.ff) mit Ansatznr. "1" eingelesen sein.
2. Der Stapel muß in der richtigen logischen Reihenfolge sortiert sein, damit die Datensätze korrekt zugeordnet werden können. Nähere Erläuterungen folgen unten.
3. Vergleiche mit Messungslinien finden mit dem Programm Ortho-Absteckung (siehe Kap. E.2.2.C) statt.
4. Für die Grenzprüfung aufgrund amtlicher Koordinaten müssen die betroffenen Punkte in eine Punktliste (siehe Kap. E.2.5.1) aufgenommen werden.
5. Für die Liste der "Neu bestimmten und veränderten Koordinaten" müssen diese ebenfalls in einer Punktliste (siehe Kap. E.2.5.1) aufgenommen werden.
6. Örtliche Grenzlängen können sowohl im Programm Spannmaßkontrolle (siehe Kap. E.2.2.8) als auch in der Flächenberechnung (siehe Kap. E.2.2.B) eingegeben werden.
7. Die Lagezuverlässigkeiten müssen unter Punktbearbeitung (siehe Kap. E.2.1.A) eingeben werden.

• Sie legen einen neuen Auftrag als Katasterauftrag an.
• Sie lesen die gegebenen amtlichen Punkte als Festpunkte ein.
• Sie führen die Messung durch und ermitteln Koordinaten für Ihre Punkte.
• Sie führen den Vergleich mit gegebenen Messungslinien über Ortho-Absteckung (siehe Kap. E.2.2.C) durch. Hier können Sie die Kommentare entsprechend dem Beispiel eingeben.

Wichtig: Sie geben unter "Ortho+Absteckung, Ansatz" den Anfangs- und Endpunkt der Messungslinie mit den entsprechenden Maßen aus dem Riß ein sowie in der Maske "Ortho+Absteckung, Absteckung" die gleichen Anfangs- und Endpunkte mit den Maßen aus Ihrer örtlichen Messung ein. Warum ? Damit das Rißmaß und das gemessene Maß gegenübergestellt wird und in den späteren Listen eine korrekte Fehlerverteilung stattfinden kann.
• Sie führen in der Örtlichkeit die Berichtigungen durch und messen nochmals auf.
• Sie führen einen erneuten Vergleich durch. Achtung: Sie legen jeweils einen neuen Ansatz für wiederholte Prüfungen an. Die Ausgaberoutine erkennt Zusammenhänge an jeweils gleichen Anfangs- und Endpunkten und Anlege- und Endmaßen.
• Sie führen die Flächenberechnungen durch.
• Sie geben die fehlenden Spannmaße ein.
• Sie erzeugen eine Punktliste für Punkte, deren Koordinaten Sie überprüft haben.
• Sie erzeugen eine Punktliste für Punkte, deren Koordinaten Sie neu bestimmt oder verändert haben.
• Sie lassen den Stapel nochmals durchlaufen. Tip: Unter Druckereinrichtung (siehe Kap. E.1.4) leiten Sie die Ausgabe in eine HTML-Seite um.
• Sie editieren unter Bearbeiten Punktinformation Kap. E.2.1.A die Lagezuverlässigkeiten LZK.

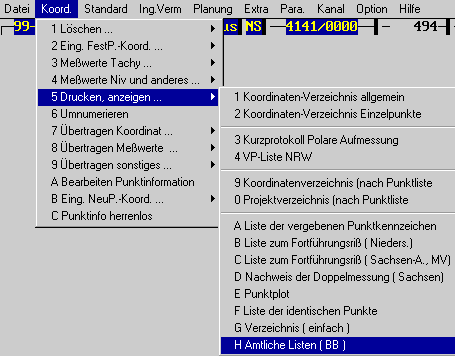

• Sie rufen das Programm "Amtliche Listen (BB)" (siehe Aufruf) auf. Es wird die folgende Auswahltabelle geöffnet:



• Dort wählen Sie, welche Ausgaben gedruckt werden sollen. Standardmäßig sind alle Möglichkeiten vorausgewählt. Die ersten beiden Abfragen (Messungslinie, Alte Koordinaten) werden für die Ausgabe der Punktidentität, die anderen beiden (Neue Koordinaten, Grenzlängen) für die Vermessungsriß-Liste benötigt.
• Zudem können Sie Eingaben tätigen, die später in der Kopfzeile des Ausdruckes erscheinen sollen (siehe Ausdruck).
• In der Zeile "VR beginnt mit Seite" können Sie durch Eingabe einer Zahl einen Seitevorschub in der Kopfzeile des Vermessungsriß-Listen Ausdruckes erzeugen.
• Nach der Bestätigung mit "OK" wird ein Windowsfenster geöffnet. Dort suchen Sie ein Verzeichnis auf und vergeben jeweils Dateinamen für die Ausgabe-Dateien, die im RTF-Format gespeichert werden.



• Die Dateien können Sie mit Microsoft WORD oder dem WORD-Viewer (siehe Download Microsoft) ansehen und später ausdrucken. Zwischendurch wechselt das Programm in die Tabelle der Anstätze (siehe Kap. F.1.1) und listet Ihnen die Punktlisten zu den Ausgaben der Punktidentität sowie der Vermessungsrißliste auf. Sie werden dort aufgefordert, die entsprechenden Punktlisten auszuwählen.

Die amtlichen Listen BB wurden bis zur Version 4.0D vom 13.06.2000 über eine bestimmte Kopfzeilen-Definition im Rechenprogramm gesteuert. Um den Kopf zu generieren, finden Sie hier zum Download eine angepaßte Kopfzeilen-Definition (Variante 1). Diese entpacken Sie bitte in das Verzeichnis SYS/13.
