E.2.1.7b.4 KAFKA-Steuerdatei

Last update 27.02.2001
Copyright Frank Maraite 2001

E.2.1.7b.4

KAFKA-Steuerdatei

Stichworte	Zweck, Voraussetzung, Ablauf, Aufruf, Name der Steuerdatei, Eingabemaske, Ergebnis
Zweck	Erstellen einer Steuerdatei für das Programmsystem KAFKA aus der Meßwertdatei.
Voraussetzung	Sie müssen einen "kompletten" Auftrag vorliegen haben. Das heißt, daß alle Festpunkte, Messungen und Näherungswerte vorliegen müssen. Obwohl KAFKA Näherungskoordinaten selbständig rechnen kann, ist es doch von vorteil, diese von und mit GeoCAD-R vorab zu rechnen.

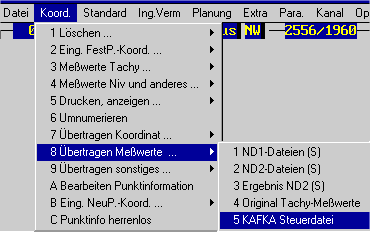

Ablauf	Rufen Sie im Untermenü "Übertragen Meßwerte ..." den Punkt "KAFKA-Steuerdatei" auf.
Aufruf
Name der Steuerdatei	Geben Sie nun den Namen der Steuerdatei ein. Diese liegt bevorzugt in dem gleichen Pfad, in dem auch KAFKA installiert ist. Der zuletzt gewählte Pfad wird bis zum nächsten Aufruf gespeichert. Der Vorgabedateiname setzt sich aus der Auftrags- oder Gb-Nr. plus "*.DAT" zusammen. Falls die Datei existiert, werden Sie gefragt, ob Sie überschreiben, erweitern oder einen neuen Namen eingeben wollen. Achten Sie jedoch darauf, daß Sie ihn nach dem Aufruf des eigentlichen KAFKA-Programms wieder so eingeben müssen.
Eingabemaske	Die Bedeutung der einzelnen Steuerdaten entnehmen Sie bitte der Originalbeschreibung zu KAFKA.

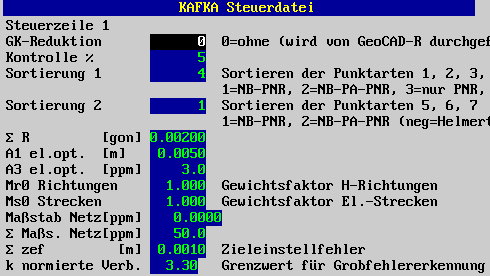

Eingabemaske der Steuerdatei 1.Teil	Sie gelangen auf die zweite Seite, nachdem Sie die letzte Zeile mit der ENTER-Taste bestätigt haben. Sie können jedoch auch mit der "Bild abwärts" Taste die gesamte Seite bestätigen.

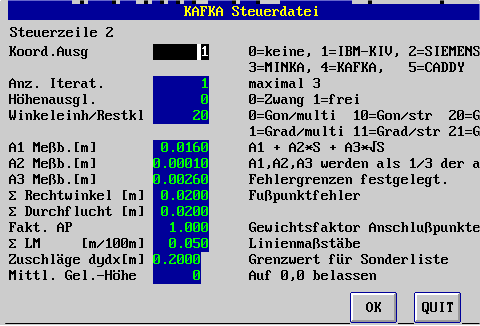

Eingabemaske der Steuerdatei 2.Teil	Nach Bestätigung dieser Eingabemaske werden Sie zum Schluß noch nach der Art der Berechnungsmethode gefragt.
Eingabemaske der Steuerdatei 3.Teil	Auch hierzu lesen Sie bitte im Originalhandbuch KAFKA nach.
Ergebnis	Es steht Ihnen nun eine Steuerungsdatei im Format *.dat für das Programm KAFKA zur Verfügung. Die Datei enthält alle nötigen Parameter, um eine Berechnung durchführen zu können (die oben genannten Voraussetzungen müssen erfüllt sein).
