Vorwärtsschnitt
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Eingaben, Vorzeitiger Abbruch, Abrißberechnungen, Vorwärtsschnitt, Neupunkte, Besonderheiten, Option, Ausdruck
Zweck Mit dem Programm Vorwärtsschnitt stellen Sie aus zwei vorhandenen Polaren Standpunkten (siehe Kap. E.2.2.2 oder Kap. E.2.2.3) einen Vorwärtsschnitt zusammen. Das Programm sucht sich dann die gemeinsamen Beobachtungen selbsttätig zusammen.
Voraussetzung Die Beobachtungen müssen in Form von Polaren Standpunkten (siehe Kap. E.2.2.2 oder Kap. E.2.2.3) vorliegen. Die Beobachtungen zu den Schnittpunkten müssen in Klasse "K=2" oder "K=3" (siehe auch Eingabespalte "K" unter "Satzweise Richtungs- und Streckenmessung") vorliegen.
Ablauf Sie rufen im Menü unter "Ing. Verm" den Punkt "1 Polygonzug" auf.
Aufruf Aufruf Vorwärtsschnitt (3 KB)
Neuer Ansatz Nachdem Sie den Menüpunkt ausgewählt haben erscheint die Tabelle der Ansätze (siehe Kap. F.1.1). Dort legen Sie über den Button "Neuer Ansatz"  (siehe Kap. F.1.2) einen neuen Ansatz Vorwärtsschnitt an. Es wird das Fenster Vorwärtsschnitt, Auswahl Standpunkt1 geöffnet.

Oder Sie wählen einen bereits vorhandenen Ansatz aus (siehe Kap. F.1.3).

Eingaben Sie sehen wiederum die Tabelle der Ansätze, aber nur mit den vorhandenen Ansätzen "Polarer Standpunkte". Wählen Sie nun den ersten der beiden Polaren Standpunkte aus, indem Sie auf den entsprechenden Ansatz klicken (mit der Maus) und dann mit der "F3-Taste" oder dem "OK-Button" bestätigen. Danach werden Sie nach dem zweiten Polaren Standpunkt gefragt. Verfahren Sie in gleicher Weise wie mit dem Ersten.
Vorzeitiger
Abbruch
Nachstehende Meldungen erfolgen nur, wenn
1) die Berechnung mit "ESC" abgebrochen oder zwei identische Ansätze ausgewählt wurden.
2) die beiden keine gemeinsamen Beobachtungen aufweisen

zu 1) Fehler Kein Polarpunkt (3 KB)

zu 2) Fehler Keine gemeinsamen Beobachtungen (2 KB)

Abriß-
Berechnungen
Nach der Auswahl der "Polaren Standpunkte" erscheint die Tabelle "Vorwärtsschnitt, Abriß 1". Hier können Sie entscheiden mit welchen Anschlußbeobachtungen der Abriß auf dem ersten Standpunkt berechnet werden soll. In der ersten Spalte (Auswahl) ist in jeder Zeile ein "X" eingetragen. Damit können Sie diejenigen Punkte auswählen, aus denen der Abriß bestimmt werden soll. Möchten Sie einen oder mehrere Punkte ausschließen, so löschen Sie das Feld mit der Leertaste. Die Spalte "dRi" gibt die jeweiligen Richtungsdifferenzen zu den aus Koordinaten berechneten Winkeln an. Alle weiteren Angaben sind selbsterklärend.

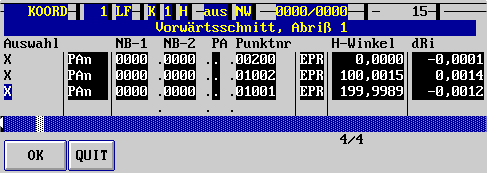

Abriß 1 (7 KB)

Bestätigen Sie diese Tabelle mit "Ok" und Sie gelangen in die Berechnung des zweiten Abrisses. Es wird in gleicher Weise wie bei der ersten Abrißberechnung verfahren.

Vorwärtsschnitt,
Neupunkte
(linke Seite)
Es erscheint nun eine Eingabetabelle mit denjenigen Punkten, die von beiden Standpunkten aus richtungsmäßig angezielt wurden. In dieser Eingabetabelle sind nur die Spalten: Auswahl, AMN Lage, AMN Höhe und Wahl 1 2 M editierbar. Alle weiteren sind reine Anzeigefelder und somit nicht direkt zugänglich (editierbar).

Vorwärtsschnitt, Neupunkte , linke Seite (4 KB)


Auswahl: Hier steht ein "X". So können Sie wiederum auswählen, welche der angegebenen Punkte über Vorwärtsschnitt gerechnet werden sollen. Möchten Sie einen oder mehrere Punkte ausschließen, so löschen Sie das Feld mit der Leertaste.
NB-1, NB-2, PA,
Punktnr:
Reine Anzeigefelder. Es werden die Informationen zu den Punktnummern angezeigt.

Sollte die angezeigt Punktnummer schon im Projekt vorhanden sein, so wird am unteren Bildrand sofort ein Koordintenvergleich angezeigt.

AMN Lage: Entscheiden Sie hier über Alt, Mittel, Neu (A,M,N) für die Lage. Die Spalte ist mit der üblichen Auswahltabelle hinterlegt (siehe Kap. D.5.5).
H-Winkel1, -2: Reines Anzeigefeld. Hier werden die gemessenen Horizontal-Richtungen aus den Satzmessungen aufgelistet.

H-Winkel1: vom ersten Standpunkt
H-Winkel2:  "   zweiten    "

Vorwärtsschnitt, Neupunkte
(mittlerer Teil)
Vorwärtsschnitt, Neupunkte , mittlerer Teil (3 KB)

gamma: Der aus Koordinaten berechnete Dreieckswinkel "gamma" auf dem Neupunkt (zwischen den beiden Standpunkten).
Rechts, Hoch: Anzeige der neubestimmten Koordinaten Rechts und Hoch.
AMN Höhe: Entscheiden Sie hier über Alt, Mittel, Neu für die Höhe. Die Spalte ist mit der üblichen Auswahltabelle hinterlegt (siehe Kap. D.5.5).
Höhe: Anzeige der neubestimmten Höhenkoordinate. Es wird immer das Mittel aus beiden Höhenbestimmungen angezeigt.
Vorwärtsschnitt, Neupunkte
(rechte Seite)
Vorwärtsschnitt, Neupunkte , rechte Seite (4 KB)

(Höhe1): Anzeige der neubestimmten Höhenkoordinate vom ersten Standpunkt aus.
(Höhe2): Anzeige der neubestimmten Höhenkoordinate vom zweiten Standpunkt aus.
dH: Höhendifferenz zwischen Höhe1 und Höhe2.
Wahl 1 2 M: Durch Eingabe einer "1", "2" oder "M (Vorgabe)" entscheiden Sie, welche Höhe für den neubestimmten Punkt eingeführt wird. Ein Doppelklick mit der Maus auf die Eingabespalte oder die Eingabe eines anderen, als oben genannten, Zeichens bewirkt die Öffnung der nachstehenden Auswahltabelle.

Auswahl Höhe (3 KB)

V-Winkel, shor: Die Angaben beziehen sich auf die Beobachtungen vom ersten Standpunkt aus.

V-Winkel: Es wird der Vertikalwinkel angezeigt.

shor: Die horizontale Strecke in Geländehöhe.

Besonderheit Bei der Bestimmung der Höhe werden die Instrumenten- und Zieltafelhöhen berücksichtigt. Punkte, die exzentrisch angezielt wurden, werden nur dann berücksichtigt, wenn
  1. die zugehörenden polaren Standpunkte aus einer Richtungs- und Streckenmessung stammen und
  2. eine Streckenmessung vorliegt, d.h. die Punkte in Klasse "2" (siehe Satzmessung) vorliegen.
Option Optionen (2 KB)

F6 Löschen: siehe auch Kap. F.5.
F12 Eingabe von ...: Eingabe von Zusatzinfos wie Geo-Sign., Bemerkung, OSKA, Vermarkung und Bemerkung zur Vermarkung. Nähere Erläuterungen im Kap. F.3. Eventuelle Eingaben werden erst nach der Bestätigung mit "OK" übernommen.
Ausdruck siehe unten !
Datum       Gb.Nr.    Gemarkung                         Flur         Seite
06.10.2000     KOORD  Erkelenz(4526)                                    1
Projekt     test                        Bez.-Höhe    0  C.Nr.:............

Vorwärtsschnitt (    15) LS:   1
Punktnr                        (Ber.Nr.) V-Winkel/     Sber       dRi          Rechts           Hoch     Höhe       i
                                H-Winkel        dZ
PSt    E    0.   0...00100    (    12)                                1.000,000    1.000,000   90,000   0,000
PAn    E    0.   0...00200      0,0000   99,9980  200,003   -0,0001    1.200,000    1.000,000   90,000
PAn    E    0.   0...01002    100,0015             200,003    0,0014   1.000,000      800,000   90,000
PAn    E    0.   0...01001    199,9989  399,6859  200,003   -0,0012         800,000     1.000,000   90,000

PSt    E    0.   0...00200    (    14)                                  1.200,000    1.000,000   90,000   0,000
PAn    E    0.   0...00100      0,0000             200,003    0,0001    1.000,000    1.000,000   90,000
PAn    E    0.   0...02001    200,0009             200,003    0,0010    1.400,000    1.000,000   90,000
PAn    E    0.   0...01002    349,9989             282,847   -0,0010    1.000,000      800,000   90,000

Punktnr                        H-Winkel1 H-Winkel2    Sber 1    Sber 2         Rechts           Hoch     Höhe
                                   gamma
                              V-Wi/Höhe1V-Wi/Höhe2        t1        t2
                               (Höhe  1) (Höhe  2)     dH
PN          0.   0...00300      349,9990   50,0050    141,435    141,426    1.100,006   1.100,010   90,010
                                 99,9938
                                 99,9950    99,9975      0,000     0,000
                                 90,012     90,007      -0,005
