GeoCAD-R
E.1.2.2.D.8
 Folie-OSKA
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Eingabetabelle, Option, Eingabefelder, Dateien
Zweck Die Tabelle Folie-OSKA dient der Zuordnung der ALK-Definitionen Folie und OSKA (Objektschlüsselkatalog) zu AutoCAD-Layern und GeoCAD-Signaturen. Sie wird u.a. bei der Eingabe von EDBS-Dateien (Kap. E.2.1.2.5), Ausgabe von Linien aus der Flächenberechnung (Kap. E.2.1.7.C.1) und der Ausgabe von Beschriftungstexten (Kap. E.2.1.7.C.2) benutzt.
Voraussetzung keine
Ablauf Sie rufen im Menü "Datei/Systempflege.../Tabellen .../ALK-Def's. ..." den Unterpunkt "Folie-OSKA" auf.

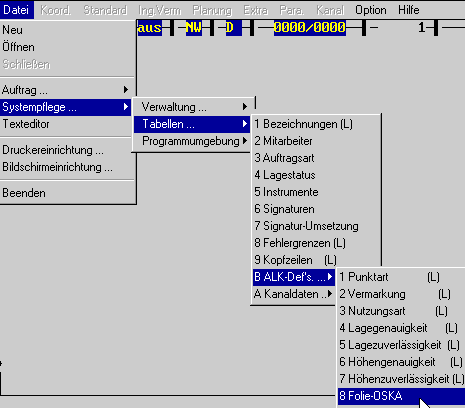

Aufruf Aufruf Folie-OSKA (9 KB)
Eingabtabelle Nach Auswahl des Menüpunktes sehen Sie eine Tabelle, die alle notwendigen Angaben enthält.

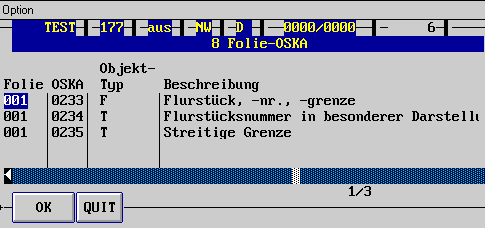

Eingabetabelle Links (6 KB)

Wenn Sie sich mit dem Cursor nach rechts bewegen, sehen Sie weitere Angaben (Eingabefelder).

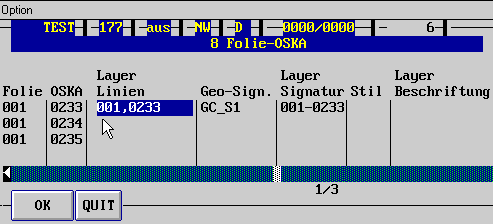

Eingabetabelle Mitte (6 KB)

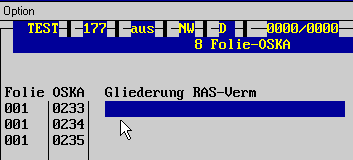

Eingabetabelle Rechts (4 KB)
Option Am oberen Bildrand finden Sie den Menüpunkt "Option".

Option (3 KB)

Hier haben Sie die Möglichkeiten:

  • Mit dem Unterpunkt "F6 Löschen" einen markierten (ausgewählten) Eintrag aus der Tabelle zu entfernen. Dies wird dann am unteren Bildrand durch die Meldung "gelöscht" dokumentiert. Diese Taste fungiert als Umschalter. Wiederholtes Drücken hebt den Löschstatus auf.
  • Mit dem Unterpunkt "F7 Ausdruck" die Tabelle der Folien-OSKA auszudrucken. Voraussetzung für den Ausdruck ist aber, daß Sie im Programm den Druckerstatus "an" gewählt haben (siehe Kap. E.2.0.2). Tip: Mit der Tastenkombination "Umschalt (Shift) + F7" können Sie den Druckmodus auf "an" stellen.
Die Funktionen der Unterpunkte können natürlich auch mit den Tasten F6 und F7 ausgeführt werden.
Die Eingabefelder Die Felder im einzelnen:

Folie
OSKA
Objekttyp
Beschreibung
Layer Linien
Geo-Sign.
Layer Signatur
Stil
Layer Beschriftung
Gliederung RAS-Verm
Folie Die Folie nach ALK-Definition.
OSKA Der OSKA nach ALK-Definition.
Objekttyp Z.B. "F" für Flächenhaftes Objekt. Wird z.Zt. nicht ausgewertet.
Beschreibung Klarschriftbeschreibung
Layer Linien Layer, falls das Objekt als Linie ausgezeichnet wird.
Geo-Sign. Für die Umsetzung in Signaturen. Wird beim Einlesen einer EDBS-Datei benutzt.
Layer Signatur Der Einfügelayer für eine Signatur. Wird zur Zeit nicht genutzt.
Stil Der Schriftstil, falls das Objekt Text ist.
Layer Beschriftung Layer für den Text.
Gliederung RAS-Verm Der Gliederungspunkt in der RAS-Verm.
Datei Die zugehörende Datei ist:
  • Systempfad\ALK\ULVSO300.DBF  und
  • Systempfad\ALK\ULVSO300.NDX.
