GeoCAD-R
E.2.1.5.7
 Liste der vergebenen Punktkennzeichen
Zweck Listet die Bereiche, in denen Punktkennzeichen vergeben sind, in der Form von - bis auf. Dabei werden nur Punkte berücksichtigt, zu denen im aktuellen Lagestatus Koordinaten vorliegen, d.h. eingegeben oder berechnet sind.

Zudem wird eine Liste mit der Anzahl  und der Summe der verwandten Geo-Signaturen inklusive deren Beschreibungen ausgegeben.
Voraussetzung Die Liste der verwandten Geo-Signaturen ist nur korrekt, wenn die Tabelle der Signaturen (siehe Kap. E.1.2.2.8 ) entsprechend vollständig und richtig ausgefüllt wurde. Hierbei ist besonders auf die Eingabespalten Geo-Sign., Auß.Code und Bezeichnung zuachten.

Drucken ein:
Der Druckerstatus muß auf "AN" eingestellt sein (siehe Kap. D.5.2). Wenn Sie in eine Datei drucken (ausgeben) möchten, muß die entsprechende Einstellung im Menü "Druckereinrichtung" vorgenommen werden (siehe Kap. E.1.4).

Drucken aus:
Ist der Druckerstatus auf "Aus" eingestellt, so wird Ihnen nur eine Liste der Punktnummernbereiche am Bildschirm angezeigt. Sobald eine Bildschirmseite voll ist hält das Programm an und fordert Sie auf, eine Taste zu drücken. Wenn Sie die Anzeige unterbrechen möchten, halten Sie die Taste "E" auf Ihrer Tastatur für einige Sekunden gedrückt, bis die Hauptmenüleiste wieder erscheint.

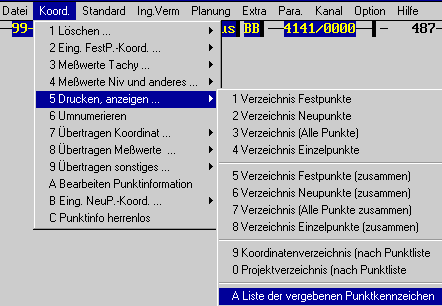

Ablauf Sie rufen im Hauptmenü unter "Koord./Drucken,anzeigen..." den Unterpunkt "Liste der vergebenen Punktkennzeichen" auf.
Aufruf Aufruf Liste der vergebenen Punktkennzeichen (8 KB)
Eingaben Nach dem Aufruf des Menüpunktes wird der "Auswahlfilter Punktdatei" (siehe Kap. F.2) aufgerufen. Sie können durch diesen Filter nochmals Ihre Ausgabe steuern.
Ergebnisse
  1. Druckerstatus "AUS":

    2. Die vergebenen Punktnummernbereiche werden Ihnen ausschließlich am Bildschirm angezeigt.
  2. Druckerstatus "AN":

    3. Die vergebenen Punktnummernbereiche werden fortlaufend am Bildschirm angezeigt und der Ausdruck automatisch auf den angeschlossenen Drucker ausgegeben.
  3. Druckerstatus "AN" und Ausgabe in eine Datei:

    4. Sie werden zusätzlich in einem Windows-Fenster (siehe unten) nach dem Dateinamen und dem dazugehörigen Ordner gefragt.
    Druckausgabe speichern ... (6 KB)
Ausdruck Der Ausdruck ist ähnlich der Bildschirmanzeige und kann wie folgt aussehen:

Liste der vergebenen Punktkennzeichen (   487) LS: 501

     NB      VON    BIS

4141 0000    00001  00017
4141 0000    00019  00040
4141 0000    00103  00103
4141 0000    04021  04022
4141 0000    04024  04027
4141 0000    04030  04070
4141 0000    04250  04256
4141 0000    04258  04259
4141 0000    04262  04329
4141 0000    06050  06053
4141 0000    06060  06063
4141 0000    06070  06073
4141 0000    06080  06083
4141 0000    40101  40101
4141 0000    40117  40118

Programm : GeoCAD-R, (C) Copyright F.Maraite,E.Rader 1988-2000.


Liste der der verwandten Signaturen (   487) LS: 501

Außendienst Geo-Signatur Anzahl Beschreibung

        102 102               2 Gulli
        201 201              12 Kanal
        202 202               5 Oberkante
        203 203               5 Unterkante
        251 251               5 Mast
        400 400               1 Zaunanfang
        500 500               1 Mauer
        510 510               3
        710 710              14 Grenzstein
       1400 1400              1 Zaunende
-----------------------------------------------------------------------
                             49
