Signaturen |
Stichworte | Zweck, Voraussetzungen, Ablauf, Eingaben, Option, Die Eingabefelder, Datei |
Zweck | Die Tabelle der Signaturen dient der Zuordnung der benutzten Signaturcodes
im Außendienst zu den Blockbezeichnungen (GeoCAD-Signaturen) im GeoCAD-Zeichenteil.
Dabei erfolgt die Umsetzung bereits beim Einlesen der Meßwerte.
Darüber hinaus wird sie u.a. beim Einlesen von Geodimeter-Koordinaten (Kap. E.2.1.2.3) benutzt. Die Tabelle dient ebenfalls der Steuerung der Ausgabe von Punkt- und Liniendateien, so z.B. Punkt in DXF (Kap. E.2.1.7.8) oder Linien aus Symbolkennung (Kap. E.2.1.7.C.6). |
Voraussetzung | Keine. |

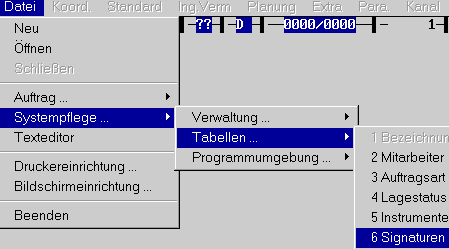

Ablauf | Sie rufen im Menü "Datei/Systempflege/Tabellen ..." den Punkt "Signaturen" auf. |
Aufruf | |
Eingaben | Nach Auswahl des Menüpunktes sehen Sie eine Tabelle, die alle
notwendigen Angaben enthält.
Wenn Sie sich mit dem Cursor nach rechts bewegen, sehen Sie weitere Angaben: |
Option | Am oberen Bildrand finden Sie den Menüpunkt "Option".
Hier haben Sie die Möglichkeiten:
|
Die Eingabefelder | Die Eingabefelder im einzelnen:
|
Geo-Sign | Dieser Code wird in die Meßwert- bzw. Punktdatei und der Datei der Punktbeschreibungen übernommen. In der Datei der Punktbeschreibungen kann er editiert werden (siehe Kap. E.2.1.A). |
Auß. Code | Dieser Code ist in der Meßwertdatei und der Datei der Punktbeschreibungen vorhanden. In der Datei der Punktbeschreibungen kann er editiert werden (siehe Kap. E.2.1.A). |
Bezeichnung | Tragen Sie hier ein, welche Bedeutung (Bezeichnung) die Signatur hat. |
max. Höhenstatus | Vorgabe in diesem Feld ist "Z". Erläuterungen hierzu finden Sie
auch im Kapitel D.5.4.

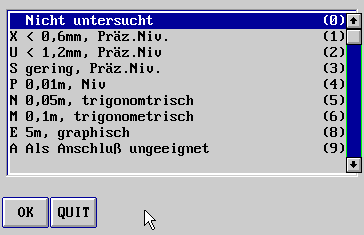

Tragen Sie z.B. ein "A" ein, wenn Signaturen mit diesem Status keine Höhe erhalten sollen. Diese wird dann bei verschiedenen Ausgabeoperationen, insbesondere "GRI-Aus" (Kap. E.2.1.7.2), unterdrückt. Wenn sich Ihr Cursor in dieser Spalte befindet, können Sie durch Betätigung der der ENTER-Taste ein Auswahlmenü aufrufen, das Ihnen die verschiedenen Möglichkeiten der Eingabe vorgibt (siehe untere Grafik). |
Kennung LS | Spezielle Kennung für Längsschnittdateien (siehe Kap. E.2.2.C). |
Ebene/ Layer
für Punkte |
Eine Bezeichnung für eine AutoCAD-Ebene, die bei der Ausgabe im Untermenü "Punkte in DXF" (siehe Kap. E.2.1.7.8) genutzt werden kann. Hierdurch ist es möglich Punkte (Koordinaten) mit verschiedenen Außencodierungen zu unterscheiden und direkt auf entsprechende Layer zu setzen. |
Ebene/ Layer
für Linien |
Eine Bezeichnung für eine AutoCAD-Ebene, falls aus der Punktdatei Linien abgeleitet werden (Kap. E.2.1.7.C.6). |
Abschneide-
radius [mm] |
Geben Sie hier den Abschneideradius für die Signatur ein, falls Sie die oben genannte Linienverbindung erzeugen wollen. |
Stil Punktnr | Der Beschriftungsstil für die Punktnr. bei der Ausgabe nach DXF. |
Stil Höhe | Der Beschriftungsstil für die Höhe bei der Ausgabe nach DXF. |
e | Festes Exzentrum in [m]. Wird z.Z. nicht genutzt. |
Phi-e | Richtung des festen Exzentrums in [gon]. Wird z.Z. nicht genutzt. |
Punktart ALK | Sollte der automatischen Ermittlung der Punktart aus der Signatur dienen. Ist unpraktisch und wird z.Z. nicht genutzt. |
Vermarkung kurz | Dient beim Einlesen von ZEISS-REC500-Dateien (Kap. E.2.1.3.3
) der automatischen Ermittlung der Vermarkung aus der Signatur. Ansonsten:
Sollte der automatischen Ermittlung der Vermarkung aus der Signatur dienen. Ist unpraktisch und wird z.Z. nicht genutzt. |
Vermarkung ALK | Dient beim Einlesen von ZEISS-REC500-Dateien (Kap. E.2.1.3.3)
der automatischen Ermittlung der Vermarkung aus der Signatur. Ansonsten:
Sollte der automatischen Ermittlung der Vermarkung aus der Signatur dienen. Ist unpraktisch und wird z.Z. nicht genutzt. |
Bezeichnung ALK | Bezeichnung der ALK-Vermarkung. Ist unpraktisch und wird z.Z. nicht genutzt. |
Datei | Wenn in der Auftragszeile nicht anderes eingetragen ist, dann:
systempfad\VM_PASV.DBF + systempfad\VM_PASV.NTX. Ansonsten: systempfad\datei.DBF + systempfad\datei.NTX. |
