Punkte in DXF | |
| Stichworte | Zweck, Voraussetzung, Bemerkungen, Ablauf, Aufruf, Auswahlfilter Punktdatei, Optionen Standard, Speichern, Optionen Datenstruktur, Ausgabe | |||||||||
| Zweck | Erzeugt eine DXF-Datei mit Punkten aus der Punktdatei.
Wahlweise können die Punkte in einer Form ausgegeben werden, die den Anforderungen des Programms GeoCAD-G entspricht (GeoCAD-Punkt), oder aber den geringsten Anforderungen an eine Grafik (AutoCAD-Punkt), wodurch die Datei auch von einfachen Grafikprogrammen gelesen werden sollte. |
|||||||||
| Voraussetzung | Es müssen Punkte in der Punktdatei vorhanden sein.
AutoCAD: In der aktuellen AutoCAD-Zeichnung müssen die benutzten Stile und Blockdefinitionen vorhanden sein. Sonst bricht AutoCAD den Einlesevorgang ab. Dies gilt bis AutoCAD R14. Sonstige Systeme: Zu sonstigen Systemen kann hier keine Aussage gemacht werden. |
|||||||||
| Bemerkungen | Sie sollten als Vorbereitung Listen über die verwandten Block- und Symbolnamen führen, um vollständige Definitionsdateien erzeugen zu können. | |||||||||

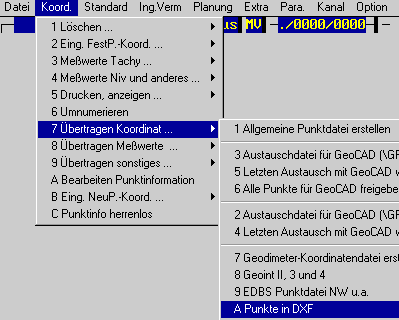

| Ablauf | Sie rufen im Hauptmenü unter "Übertragen Koordinaten..." den Unterpunkt "A Punkte in DXF" auf. | |||||||||
| Aufruf |  |
|||||||||
| Auswahlfilter
Punktdatei |
Nach Auswahl des Menüpunktes sehen Sie zunächst den Auswahlfilter Punktdatei. Tätigen Sie Ihre Eingaben gemäß dem Kapitel F.2. Danach werden Sie zu einer Eingabemaske "Optionen" weitergeleitet. | |||||||||

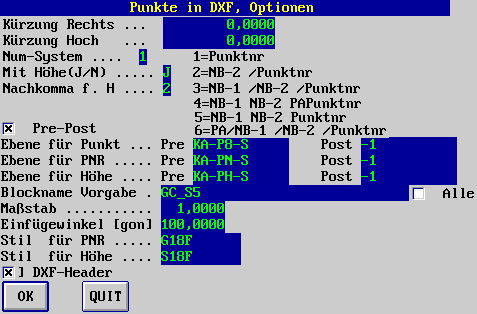

| Optionen
Standard |
Sie definieren Optionen, wie Ebenen, Stile, Maßstab, etc.. Ihre
Eingaben werden bis zum nächsten Aufruf gespeichert und stehen dann
als Vorgabe wieder zur Verfügung.
Im Einzelnen sind folgende Einstellungen möglich: |
|||||||||
| Kürzung
Rechts, Hoch |
Hier können Sie Werte eingeben, die von den aktuellen Koordinaten abgezogen werden, um zu große Vorkommastellen zu vermeiden. | |||||||||
| Num-System | Hier wählen Sie aus, wie die Punktnummer aussehen soll. Die Wahlmöglichkeiten
sind rechts beschrieben:
|
|||||||||
| Mit Höhe (J/N) | Hier entscheiden Sie, ob die Höhe angeschrieben werden soll. Letztlich wird die Höhe nur angeschrieben, wenn die Höhengenauigkeitsstufe nicht "A" (Als Anschluß ungeeignet), also besser als mittlere Geländehöhe ist. Näheres in Kap. E.1.2.2.D.6 und D.5.4. | |||||||||
| Nachkomma
f. H. |
Geben Sie an, mit wieviel Nachkommastellen die Höhe anschrieben werden soll. Ist nur relevant, wenn Sie "Mit Höhe (J/N)" mit "J" beantwortet haben. | |||||||||
| Pre-Post | Dieses Eingabefeld entscheidet über die Pre-Post (vor- und nachgeschaltete)
Blocknamenbelegung.
|
|||||||||
| Ebene für Punkt | Die Ebene oder der Layer, auf dem der Block (siehe Blockname Vorgabe) eingefügt wird. | |||||||||
| Ebene für PNR | Die Ebene oder der Layer, auf dem der Punktnummernanschrieb erfolgt. Dies ist entweder ein Attribut oder ein Text. | |||||||||
| Ebene für Höhe | Die Ebene oder der Layer, auf dem der Höhenanschrieb erfolgt. Dies ist entweder ein Attribut oder ein Text. | |||||||||
| Blockname
Vorgabe |
Der Blockname, wenn für den Punkt noch keine GeoCAD-Signatur vergeben
ist. Sie können dies unter "Bearbeiten Punktinformation" Kap.
E.2.1.A
nachschauen und ergänzen.
Zudem achten Sie auf die Eintragungen in der Tabelle der Signaturen, Kap. E.1.2.2.8 (insbesondere in der Spalte "Ebene/Layer für Punkte"). |
|||||||||
| Alle | Ein Anklichken des Kontrollkasten bewirkt, daß ohne Berücksichtigung der GeoCAD-Signatur für alle ausgewählten Punkte der "Blockname der Vorgabe" vergeben wird. | |||||||||
| Maßstab | Als Maßstab wird der Einfügefaktor in AutoCAD genommen.
Sie müssen die Maßstabszahl durch 1000 dividieren, um zu dem
Maßstab zu gelangen. Beispiele:
|
|||||||||
| Einfüge-
winkel [gon] |
Der Einfügewinkel ist der geodätische Richtungswinkel in gon, wobei die Nullrichtung nach Norden zeigt und die Winkel im Uhrzeigersinn gemessen werden. Für eine nordausgerichtete Karte erzeugt die Eingabe von 100,00 horizontale Texte. | |||||||||
| Stil für PNR | Geben Sie den Schriftstil an, in dem die Punktnummer angeschrieben
wird.
Sie sollten wissen, was Schriftstile in AutoCAD sind. Die Stile müssen aufgrund einer Eigenheit der DXF-Übergabe sowohl hier in GeoCAD-R (siehe Kap. E.1.2.2.D.9) als auch in der Zeichnung, in die die DXF-Datei eingelesen werden soll, definiert sein. |
|||||||||
| Stil für Höhe | Geben Sie den Schriftstil an, in dem die Höhe angeschrieben wird. Siehe auch Stil PNR. | |||||||||
| DXF-Header | Erzeugt einen DXF-Header. Dieser Header wird beim Einlesen einer DXF-Datei in verschiedenen CAD-Systemen vorausgesetzt. | |||||||||
| Abschluß der
ersten Maske |
Bestätigung mit "OK": Ein Windows-Fenster wird geöffnet, indem Sie den Datei-Namen und den Ordner Ihrer Abspeicherung angeben müssen (siehe Speichern). | |||||||||
| Speichern | Hier geben Sie den Datei-Namen und den Ordner Ihrer Abspeicherung an.
Nach Bestätigung mit "OK" werden Sie entweder sofort in die zweite (Datenstruktur) Optionenmaske geleitet oder, wenn die angegebene Datei bereits existiert, werden Sie in einer Abfrage zur weiteren Vorgehensweise gefragt.
Danach gelangen Sie in die zweite Eingabemaske der "Punkte in DXF, Optionen" (siehe Optionen Datenstruktur). |
|||||||||

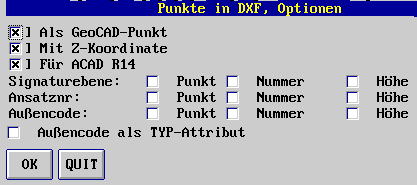

| Optionen
Datenstruktur |
Die nächsten Abfragen beziehen sich darauf, wie und mit welchen
Attributen die Punkte im DXF dargestellt werden sollen.
|
|||||||||
| Als GeoCAD-Punkt | Als GeoCAD-Punkt: Der Punkt besteht aus dem Block (INSERT), dessen Name sich aus der GeoCAD-Signatur und/oder der Vorgabe ergibt, und Attributen PNR und HOEHE für die entsprechenden Anschriebe. | |||||||||
| Mit Z-Koordinaten | Mit dieser Frage entscheiden Sie, ob die Höhe auch als Z-Wert übertragen wird. Die zuletzt gegebene Antwort wird vorgegeben. (Der Höhenanschrieb erfolgt davon unabhängig). | |||||||||
| Für ACAD R14 | Als AutoCAD-Punkt: Der Punkt besteht aus dem Block (INSERT), dessen
Name sich aus der GeoCAD-Signatur und/oder der Vorgabe ergibt. Die Anschriebe
sind davon losgelöste Texte. Zusätzlich wird auf dem Einfügelayer
für den Block ein AutoCAD-Punkt (POINT) erzeugt.
Release 14 von AutoCAD benötigt zum Einlesen von DXF-Dateien einen Minimal-Header. Dieser wird erzeugt, wenn Sie dieses Feld anklicken (ein Kreuz im Kontrollkasten). Für die Versionen ab AutoCAD LT97 erhalten Sie unten weitere Informationen (siehe Ausgabe). Der Minimalheader hat folgendes Aussehen: 0
Wichtig ist, daß in der zweiten Zeile unter $ACADVER der Eintrag AC1009 steht. So können Sie auch bestehende DXF-Dateien nachträglich mit einem Texteditor ändern. |
|||||||||
| Signaturebene | Die Eingabefelder Punkt, Nummer und Höhe bestimmen im wesentlichen
die Ausgabe der Blocknamen. Wird diese Eingabefelder "angekreuzt" so wird
die Angaben in der Punktinformation "Außencode" und die Tabelle der
Signaturen (Kap. E.1.2.2.8) genutzt.
Voraussetzung: In der Tabelle der Signaturen (siehe Kap. E.1.2.2.8)
sind in den Spalten "GeoSign", "Auß.Code" und "Ebene/Layer für
Punkte" Eintragungen vorhanden. Zudem müssen in der Punktdatei Koordinaten
mit entsprechenden GeoSignaturen sowie Außendienstcodierungen vorhanden
sein.
|
|||||||||
| Ansatznr.
in Sektor |
Die Ansatznummer, in der der Punkt (die Koordinate) bestimmt wurde, kann als zusätzliche Information an das Ende der drei Ausgabe-Ebenen (Ebene für Punkte, Ebene für PNR, Ebene für Höhe) eingetragen werden. | |||||||||
| Außencode
in Sektor |
Der Außendienst-Code des Punktes (der Koordinate) kann als zusätzliche Information an das Ende der drei Ausgabe-Ebenen (Ebene für Punkte, Ebene für PNR, Ebene für Höhe) eingetragen werden. | |||||||||
| Außencode als
TYP-Attribut |
Der Außendienst-Code wird als Punktattribut in der Zeichnung dargestellt. | |||||||||

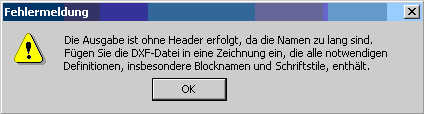

| Ausgabe |
|
