GeoCAD-R
E.1.2.2.D.9
 Text-Stile
Stichworte Zweck, Voraussetzung, Bemerkungen, Ablauf, Aufruf, Eingabetabelle, Option, Eingabefelder, Ergebnis, Anwendungstip, Dateien
Zweck In dieser Tabelle werden Textstile definiert, die bei der Ausgabe von DXF-Dateien benutzt werden. Daher besteht eine starke Analogie zu dem entsprechenden AutoCAD-Befehl "Stil".
Voraussetzung Es muß ein Bundesland aktiv sein. Dies erreichen Sie durch Auswahl eines Projektes (Kap. E.1.1.1) oder durch Auswahl eines Landes (Kap. E.1.2.1.1)
Bemerkungen Die Tabelle wird u.a von folgenden Modulen benutzt:

Punkte -> DXF Kap. E.2.1.7.8
Ergebnis ND2 -> DXF Kap. E.2.1.7.B.2.A
Netzriß -> DXF Kap. E.2.1.7.B.5
Linien aus Flächenberechnung -> DXF Kap. E.2.1.7.C.1
Beschriftungstest -> DXF Kap. E.2.1.7.C.2

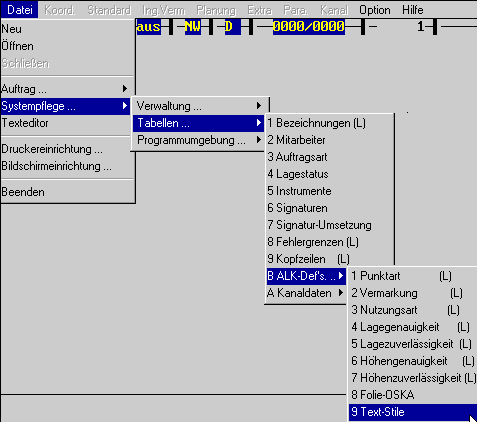

Ablauf Sie rufen im Menü "Datei/Systempflege.../Tabellen .../ALK-Def's. ..." den Unterpunkt "Text-Stile" auf.
Aufruf Aufruf Text-Stile (9 KB)
Eingabetabelle Nach Auswahl des Menüpunktes sehen Sie eine Tabelle, die alle notwendigen Angaben enthält.

Eingabetabelle (6 KB)
Option Am oberen Bildrand finden Sie den Menüpunkt "Option".

Option (3 KB)

Hier haben Sie die Möglichkeiten:

  • Mit dem Unterpunkt "F6 Löschen" einen markierten (ausgewählten) Eintrag aus der Tabelle zu entfernen. Dies wird dann am unteren Bildrand durch die Meldung "gelöscht" dokumentiert. Diese Taste fungiert als Umschalter. Wiederholtes Drücken hebt den Löschstatus auf.
  • Mit dem Unterpunkt "F7 Ausdruck" die Tabelle der Text-Stile auszudrucken. Voraussetzung für den Ausdruck ist aber, daß Sie im Programm den Druckerstatus "an" gewählt haben (siehe Kap. E.2.0.2). Tip: Mit der Tastenkombination "Umschalt (Shift) + F7" können Sie den Druckmodus auf "an" stellen.
Die Funktionen der Unterpunkte können natürlich auch mit den Tasten F6 und F7 ausgeführt werden.
Die Eingabefelder Die einzelnen Spalten haben folgende Bedeutung:

Stil
Text-Höhe
Textneigung
Breitenfaktor
Stil Name des Stils.
Text-Höhe Die Höhe des Textes in [mm]. Bei der Ausgabe wird die Höhe noch mit dem Maßstabsfaktor versehen.
Textneigung Die Neigung des Textes in gon.
  •   0,00 bedeutet gerade Schrift
  •  16,67 bedeutet rechtsgeneigte Schrift mit 15° Neigung
  • -16,67 bedeutet linksgeneigte Schrift mit 15° Neigung
Breitenfaktor Standardwert für den Breitenfaktor ist eigentlich 1,00. Dann wird der Text in der original Breite dargestellt. Jedoch empfehlen wir einen Faktor von 0,875. Dann ist der Text 12,5% schmaler.
Ergebnis Die so definierte Tabelle wird bei der Ausgabe von Daten in das Format DXF benutzt, um die Ausgabe und das Aussehen von Texten zu beeinflussen.
Anwendungstip Tragen Sie unter Breitenfaktor 0,875 ein, dann sind die Schriften etwas platzsparender und entsprechen so mehr den amtlichen Vorschriften.

Wichtig: Beim späteren Einlesen in AutoCAD müssen die Stile dort bereits vordefiniert sein.
Dateien Folgende Dateien sind betroffen:
  • SYS\ALK\STIL.DBF
Dabei bedeutet:
  • SYS der Pfad, in dem die Systemdateien abgelegt sind
  • ALK der Pfad, in dem allgemeine Definitionen für die Grafikausgabe abgelegt sind.
