GeoCAD-R
E.1.2.2.D.6
 Höhengenauigkeit
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Eingabetabelle, Bemerkungen, Option, Eingabefelder, Ergebnis, Anwendungstip, Dateien, Länderabhängigkeit
Zweck In dieser Tabelle werden die Höhengenauigkeiten definiert, die in dem Bundesland gültig sind.

ACHTUNG: Die Einträge und die Zuordnung bereits zu den Festpunkten beeinflussen wesentlich das Ergebnis der Berechnungen (siehe Kap. D.5.4).
Voraussetzung Keine

Achten Sie bei einer eventullen Änderung darauf, welches Bundesland gerade aktiv ist. Sie können dies am oberen Rand des Bildschirms erkennen.

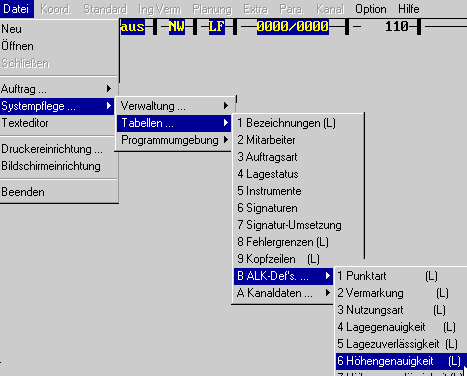

Ablauf Sie rufen im Menü "Datei/Systempflege.../Tabellen .../ALK-Def's. ..." den Unterpunkt "Höhengenauigkeit" auf.
Aufruf Aufruf Höhengenauigkeit (8 KB)
Eingabetabelle Nach Auswahl des Menüpunktes sehen Sie eine Tabelle, die alle notwendigen Angaben enthält.

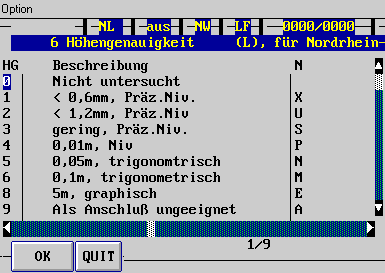

Die Tabelle der Höhengenauigkeiten (7 KB)
Bemerkungen Intern arbeitet das Programm mit der Genauigkeitsstufe, die mit Buchstaben ( Feld "N") gekennzeichnet ist. Dabei bedeuten Buchstaben am Anfang des Alphabets eine niedrigere Genauigkeit. Zwei Buchstaben haben eine feste Bedeutung:
  • " " = Leertaste :  Höhenkoordinaten nicht gültig
  • "A" : Mittlere Geländepunkte
Die Genauigkeitsstufe korreliert mit dem "Höhenstatus" der einzelnen Programmmodule. Bitte beachten Sie, daß ein berechneter Punkt nur höchstens so genau sein kann, wie die Genauigkeitsstufe des Programmmoduls, in dem er bestimmt wird.

Weitere Informationen im Kapitel D.5.4 .
Option Am oberen Bildrand finden Sie den Menüpunkt "Option".

Option (3 KB)

Hier haben Sie die Möglichkeiten:

  • Mit dem Unterpunkt "F6 Löschen" einen markierten (ausgewählten) Eintrag aus der Tabelle zu entfernen. Dies wird dann am unteren Bildrand durch die Meldung "gelöscht" dokumentiert. Diese Taste fungiert als Umschalter. Wiederholtes Drücken hebt den Löschstatus auf.
  • Mit dem Unterpunkt "F7 Ausdruck" die Tabelle der Höhengenauigkeiten auszudrucken. Voraussetzung für den Ausdruck ist aber, daß Sie im Programm den Druckerstatus "an" gewählt haben (siehe Kap. E.2.0.2). Tip: Mit der Tastenkombination "Umschalt (Shift) + F7" können Sie den Druckmodus auf "an" stellen.
Die Funktionen der Unterpunkte können natürlich auch mit den Tasten F6 und F7 ausgeführt werden.
Die Eingabefelder Die einzelnen Spalten haben folgende Bedeutung:

  • HG
 Amtliche Höhengenauigkeit.
  • Beschreibung
 Eine textliche Beschreibung der Höhengenauigkeit.
  • N
 Höhengenauigkeitsstufe, wie sie GeoCAD-R intern verwendet. Siehe auch im Glossar.
Ergebnis Die definierte Tabelle wird z.B. in der Festpunkteingabe Kap. E.2.1.2.1 als Auswahltabelle vorgegeben.
Anwendungstip Fall Sie am Ende einer Berechnung feststellen, daß die Höhengenauigkeit der Punkte nicht korrekt ist, überprüfen Sie die Festpunkteingabe Kap. E.2.1.2.1, korrigieren dort die Ausgangsgenauigkeit im Feld "N" und rechnen den Stapel noch einmal durch.
Dateien Folgende Dateien sind betroffen:
  • SYS\Land\VM_HG.DBF
Dabei bedeutet:
  • SYS der Pfad, in dem die Systemdateien abgelegt sind
  • Land: der Pfad, unter dem das Land abgelegt ist, also z.B. 01 oder 16
Länderab-
hängigkeit		 Es existieren unterschiedliche Vorgaben für verschiedene Länder. Siehe auch:

Brandenburg

Sachsen
