GeoCAD-R
E.2.5.8
 Prüfen des Flächenumrings
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Eingaben, Ergebnis, Ausdruck
Zweck Dieses Programm prüft die Konsistenz einer Flächenaufteilung gegen einen Flächenumring.

Dies soll bedeuten: Bei einer Flächenaufteilung, dargestellt durch einen Ansatz Flächenberechnung, muß jede Verbindung von zwei Punkten zweimal auftreten; einmal in der linken und einmal in der rechten Fläche, wobei in der rechten Fläche Anfangs- und Endpunkt vertauscht sind.

Lediglich die Teilstrecken des Flächenumrings treten zweimal im gleichen Umlaufsinn auf. In der Ausgabe werden alle Strecken des Umrings, denen ein Partner in gegenläufiger Richtung fehlt, doppelt aufgelistet.
Voraussetzung Im aktuellen Lagestatus müssen Ansätze "Flächenberechnungen" vorliegen (mindestens eine).
Ablauf Sie rufen aus dem Menü "Extra" den Unterpunkt "7 Prüfen des Flächenumrings" auf.
Aufruf Aufruf Prüfen des Flächenumrings (4 KB)

Es wird kein Ansatz "Prüfen des Flächenumrings" in der Tabelle der Ansätze (siehe Kap. F.1.1) angelegt.
Eingaben Es erscheint die Tabelle der Ansätze unter der Überschrift "Wahl der Flächen". Wählen Sie der Reihe nach alle Flächenberechnungen mit der "F3-Taste" oder dem "OK-Button" aus, die zu der Flächenaufteilung zählen.

Schließen Sie die Auswahl über den "QUIT-Button" oder mit der "ESC-Taste" ab.

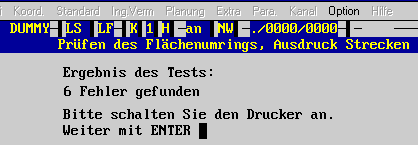

Danach wird das nachstehendes Fenster geöffnet:

Abfrage (6 KB)

Die Zeile: "6 Fehler gefunden" ist eigentlich der Indikator dafür, um wieviele Umringsstrecken es sich handelt. Sollten Ihre Flächen weniger als von sechs Umringsstrecken umschlossen sein, so kann nur ein Fehler in den Teilflächen vorhanden sein.
Ergebnis Das Ergebnis ist ein Ausdruck, der nur ausgegeben wird, wenn der Druckerstatus aktiv ist (siehe Kap. E.2.0.2).

In einer Liste erscheinen alle Strecken, denen ein Partner in gegenläufiger Richtung fehlt. Dadurch erscheinen alle Strecken des Umrings doppelt. Bei den übrigen Strecken sind Fehler aufgetreten. Sehen Sie in den Berechnungsprotokollen bei dem angegebenen Flurstück und dessen Nachbarn nach, um den genauen Fehler zu erkennen und zu berichtigen.
Ausdruck Ein Ausdruck könnte folgender Maßen aussehen:

Datum       Gb.Nr.    Gemarkung                         Flur         Seite
31.01.2001     DUMMY  Baal(4521)                                        3
Projekt                                 Bez.-Höhe    0  C.Nr.:............

Prüfen des Flächenumrings (      ) LS: LS

Ansatz-Nr Punktnr1            Punktnr2            Gemarkung Flur      Flurstück Trennstück
    26    0000.0000...00002   0000.0000...00001   Baal        1             2     2
    25    0000.0000...00003   0000.0000...00002   Baal        1             1     1
    25    0000.0000...00004   0000.0000...00003   Baal        1             1     1
    28    0000.0000...00009   0000.0000...00004   Baal        1             4     4
    26    0000.0000...00001   0000.0000...00006   Baal        1             2     2

Programm : GeoCAD-R, (C) Copyright F.Maraite,E.Rader 1988-2000.
