GeoCAD-R

Kurzbeschreibung

• Einen NAS Bestandsdatenauszug oder
• Einen NAS Fortfuehrungsauftrag einlesen.
• Mehrere Dateien gleichzeitig einlesen, d.h. auch NBA-Dateien.
• Geeignet für GeoInfoDok V 5.1, 6.0 und 6.1 und seit neuestem auch GeoInfoDok 7.0, 7.1 und 7.1.2.
• Den Inhalt als DXF®-Datei ausgeben.
• Koordinatentransformationen* durchführen.
• Aus verschiedenen Modellen auswählen.
• Einen Ausgabemaßstab festlegen.
• Punktlisten als CSV-Dateien ausgeben.

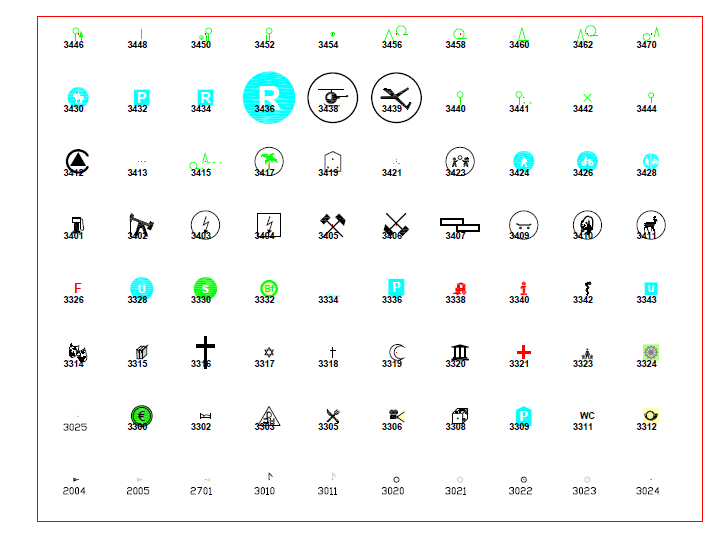

• Eine Datei mit allen punktförmigen Signaturen erzeugen.
• Eine Flurstücksliste mit Eigentümerangaben als Html- oder als Text-Datei erzeugen.*
• Ihren Fortführungsauftrag unabhängig kontrollieren.

Als Ergänzung gibt es die Option der GIS-Extension. Damit können Sie

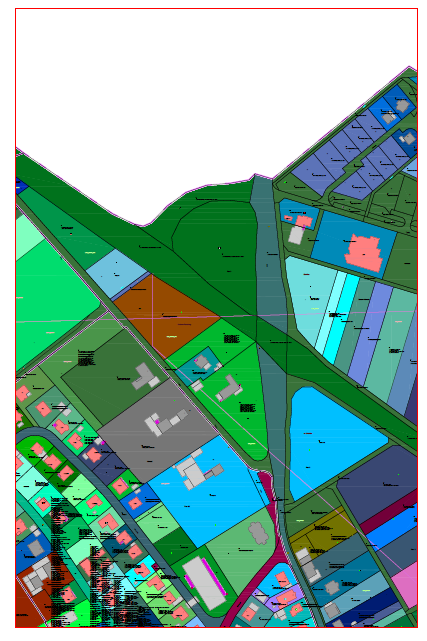

• Die Eigentümer und Flurstücksdaten in strukturierten Tabellen zum Aufbau einer Datenbank ausgeben.
• Während des Einlesevorgangs bereits die Inhalte räumlich nach einer zuvor erstellten, geschlossenen Polylinie filtern.
• Über weitere geschlossene Polylinen können Sie Flächenanteile analog zu den Nutzungsarten ermitteln. Als Anregung seien Lärmschutzzonen oder freizuhaltende Flächen entlang von Leitugen genannt.
• Bereits beim Einlesen kann nach Objektgruppen gefiltert werden. Dadurch kann der Haupspeicherbedarf drastisch sinken.

• Das GCR NAS Basistool läuft unter einem 32-Bit Betriebssystem als 32-Bit-Programm und auf einem 64-Bit-Betriebssystem als 64-Bit-Programm. Anpassungen sind nicht nötig.
• Das GCR NAS Basistool kann nun als miniGIS eingesetzt werden. Dabei setzt es kein anderes Programm voraus.
• Das GCR NAS Basistool ist unabhängig einsetzbar, d.h. es setzt kein anderes Programm voraus.
• Filtern der Ausgabe über Objektgruppen oder über Themen.
• Spezielles Thema für die Abgabe der Daten macht das Tool für Katasterämter interessant.
• Spezielles Thema für die Herstellung von (amtlichen) Lageplänen.
• Berücksichtigen der Darstellungspriorität.
• Weitgehendes Beachten der Präsentationsregeln.
• Verwenden der Original Signaturen aus dem Signaturenkatalog NRW*.
• Verwenden von benannten Plotstilen.
• Erzeugen von Linientypen.
• Flächenangaben werden an das Flurstückskennzeichen als Attribute angehängt.
• Punktkennzeichen werden an die Vermessungspunkte als Attribute angehängt.
• Wahlweise werden die Koordinaten anderer Koordinatensysteme als Attribute an die Vermessungspunkte angehängt.
• Die ALKIS-Id wird in Form von XDATA an alle grafischen Elemente angehängt.

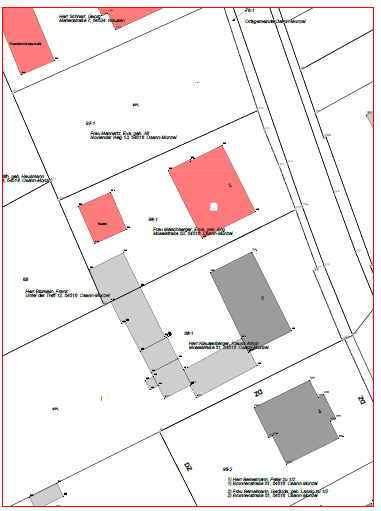

• Für ÖbVI's werden für Flurstücke eigene Blöcke mit den Eigentümerangaben erstellt.
• Für ÖbVI's werden wahlweise weitere Attribute wie Vermarkungsart, Lagegenauigkeit, inkl. Beschreibungstext, als Attribute angehängt.
• Die Ausgabe der Flurstücksliste als Html-Datei erhält jeweils ein Inhaltsverzeichnis, sortiert nach Gemarkung, Flur und Flurstück, als auch ein Inhaltsverzeichnis, sortiert nach Namen der Eigentümer.
• Die DXF-Datei kann wahlweise für AutoCAD Version12, 2000 oder ab Version 2007 erzeugt werden.
• Wenn die DXF-Datei für AutoCAD Version 12 erzeugt wird, werden nur simpelste geometrische Elemente geschrieben. Diese Datei können die meisten Fremdprogramme lesen.
• Die DXF-Datei kann wahlweise auch für AutoCAD ab Version 2010 erzeugt werden. Dabei werden alle Texte als MTexte mit weißem Hintergrund erzeugt. Es ist geplant, auch mehrzeilige Attribute zu erzeugen.
• Der Maßstab, das Koordinatensystem und die AutoCAD Version sind am Dateinamen erkennbar.

Aus rechtlichen Gründen darf ich die Testdaten nicht direkt verlinken, sondern nur die Seiten, auf denen die Länder die Daten zur Verfügung stellen. Diese Testdaten können sich ändern, daher habe ich das Datum angegeben, an denen ich die Daten gelesen und getestet habe. Sollten Sie feststellen, dass es neuere Daten gibt, bitte ich um einen Hinweis.

Zur Zeit (Juli 2024) wird das Datenformat bei den Ländern umgestellt. Das zieht sich noch bis 2024 hin. Statt GeoInfoDok 6 (GID6) wird dann der Standard GeoInfoDok 7 (GID7) unterstützt. Die meisten Länder stellen die Daten nur noch in GID 7 zur Verfügung.

Bitte beachten Sie die genaue Schreibweise der Links und der Dateien. Die Testdaten werden öfter aktualisiertund können dann natürlich nicht mehr gelesen werden.

GID7

GID7

Insel Neuwerk
Als Beispiel, wie man mit einem einfachen, rechteckigen Filter einen Teil lesen kann, habe ich mir die Insel Neuwerk ausgesucht. Dazu setzen Sie vor! dem Einlesen den Haken 'Mit Einlesefilter?' und 'Fenster' und geben dann ein Rechteck wie folgt an: Linke untere Ecke 460000, 5973000, Breite 9000, Höhe 7500.
Anschließend lesen Sie die NAS-Daten. Es reicht, wenn Sie die ZIP-Datei auswählen. Die Ausgabe sollte danach freigeschaltet sein.

Hamburg Altona
Hier arbeite ich mit Begrenzungspolygonen, eine Funktionaliät, die in der GIS-Extension zur Verfügung gestellt wird. Die Polygone können Sie unter Ausschnitt Altona herunterladen. Diese DXF-Datei enthält zwei Polylinien. Der erste liegt auf dem Layer Umring und definiert die äußere Begrenzung des Gebietes. Dabei arbeitet der Filter mit der Kreuzen-Funktion, d.h. es werden alle Objekte gewählt, die komplett innerhalb liegen oder angeschnitten, also gekreuzt werden.
Mit der zweiten, inneren Polylinie soll ein allgemeines Interessensgebiet definiert werden. Das ist ebenfalls eine Zusastzfunktion der GIS-Extension. Bevorzugt wird die Bezeichnung "Abschnitt" mit einem Zusatz, hier z.B. "Abschnitt_Leitung", die in der Layernamen eingeht.

Ablauf:
- Setzen erst die Haken 'Mit Einlesefilter' und 'Polygon(e). Lesen Sie dann die oben heruntergeladene DXF-Datei ein. Das Auswahlfenster ist dann mit folgenden Werten gefüllt: Linke, untere Ecke 560442, 5932826, Breite 3147, Höhe 4021. (Sie können auch ohne Polygone, nur mit diesen Werten, einlesen.)
- Anschließend lesen Sie die NAS-Daten. Es reicht, wenn Sie die ZIP-Datei auswählen. Die Ausgabe sollte danach freigeschaltet sein.
- Geben Sie die Daten aus,einmal als DXF und auch als Flurstücksliste mit Nutzung als Html.
Der Bereich des inneren Polygons ist auf Layer 49_AX_FM_Sonderfläche abgelegt. In den Flurstückslisten (html) werden die Teilflächen unter Nutzungsarten aufgeführt. Damit können z.B. Flächen, die von Leitungsrechten betroffen sind, ermittelt werden.

Dort weiter anklicken 'ALKIS - Umstellung auf AAA-AS 7.1'. Runterscrollen zu Testdaten. Die zum Download bereitgestellten Dateien heißen:

Testdaten-GID7_Bestandsdatenauszug.zip und
Testdaten-GID7_NBA.zip

GID6

Jeweils ALKIS ( Testdaten_ALKIS_GID6.zip, 2,4 MB ) + Katalog ( Testdaten_Kataloge_GID6.zip, 14,8 MB )

GID7
Jeweils ALKIS ( Testdaten_ALKIS_GID7.zip, 2,6 MB ) + Katalog ( Testdaten_Kataloge_GID7.zip, 15,1 MB )

Die Dateien RP52 und RP53 haben zusammen die gleichen Inhalte wie RP51. RP53 kann erst eingelesen werden, wenn zuvor RP52 gelesen wurde.

Sowohl der ALKIS®-Bestandsdatenauszug im NAS-Format als auch die Nutzerbezogene ALKIS®-Bestandsdatenaktualisierung liegen als .7z-Datei vor und müssen erst entpackt werden. Das GCR NAS Basistool kann dieses Kompressionsformat derzeit nicht öffnen.

• Die Qualifizierung der Punkte (grün/rot/violett) beachtete nicht, dass manchmal statt GST nur DES gegeben ist.

• OpenData: In manchen Bundesländern werden vereinfachte Daten als OpenData abgegeben. Dies enthalten nur Flurstücks- und GebäudeBauwerksumringe. Die dazu gehörenden Beschriftungsobjekte zu Flurstücks- und Hausnummer werden nicht ausgegeben, sondern müssen künstlich erzeugt werden. Die Flurstücksnummern setzt das Programm in etwa in die Mitte des Flurstücks. Für die Hausnummer wird die längste Seite gesucht und die dort in der Mitte platziert. Besser geht es zur Zeit nicht.
• Vor kurzem wurde das Anschreiben der Eigentümer in vereinfachter Form eingeführt. Die Beschriftung wird nun so gedreht, dass sie parallel zur längsten Flurstücksseite erfolgt. Dadurch sollen ungünstige Überlappungen vermieden werden und die Zuordnung vereinfacht.

• Es war lange überfällig: Man kann nun eine oder mehrere Dateien auf die Buttons "Lese NAS-Datei" und "Lese weitere NAS-Datei hinzu" ziehen.
• Ein weiteres Datenelement, AX_TeilVonVerwaltungsgemeinschaft, wird korrekt verarbeitet.

• Bis auf weiteres wrden jetzt beide Varianten des Eigentümeranschriebs ausgegeben: die alte, formale Form, und die neue, profane Form. Die Positionen sind gleich, lediglich die Layernamen sind anders. Die Profannamen sind eingeschaltet. Dies wird beibehalten, bis ich eine Option auf der Oberfläche eingefügt habe.
• Bei der Ausgabe der Punkte in eine .txt-Datei waren Informationen aus Brandenburg("ENT-R") nicht enthalten.
• Mit der DEMO-Version können die aktuellen Testdaten "Bayern" wieder gelesen werden.

• Irgendwann hatte sich ein Fehler bei Flurstücken mit Inseln eingeschlichen. Dadurch, dass die umliegenden Flurstücke dargestellt wurden, ist das nicht aufgefallen.

• Der Anschrieb der Eigentümer in der Zeichnung wurde geändert, sprich vereinfacht. Die Layer haben den Zusatz 'Profan' erhalten.
  Ich bitte um Rückmeldung, ob dies so in Ordnung ist.

• Das Verhalten der Benutzeroberfläche wurde optimiert.
• Die Auswahl der Modelle bleibt beibehalten.
• Bei der GIS-Extension wurde der Einlesefilter um die Auswahl der Vermessungspunkte ergänzt.

• Die Ausgabe der Vermessungspunkte ist jetzt optional. Achtung! Nach einem Update muss der Haken 'Vermessungspunkte' unter 'Punkt-Optionen' gesetzt werden, um das bisherige Verhalten beizubehalten.

• In einem der letzten Versionen haben sich bei der Erzeugung der Layer und die Zuordnung der Farben ein paar Fehler eingeschlichen. Diese sollten behoben sein.
• Die Ausgabe der Fluren und der Eigentümer als Flächen war nicht mehr möglich.
• Die Ausgabe der Flurstücksumringe als Linien statt Polylinien war nicht mehr möglich.
• Bei einigen Bauwerken wird jetzt auch der Schlüssel der Bauwerksfunktion mit als Text ausgegeben.

• Etwas, was mir schon lange am Herzen liegt: Die Grenzen der Fluren, Gemarkungen usw. sind in ALKIS immer nur abschnittweise als AX_BesondereFlurstuecksgrenze abgespeichert. Daher war die Darstellung unbefriedigend. Ich habe einen Algorithmus programmiert, der diese Abschnitte zu möglichst langen Ketten zusammen führt. Dadurch werden die Strichpunktierungen sauber dargestellt.

• Durch eine inkonsistente Änderung der Attribute 'objekthoehe' in der GID7 war die Abwärtskompatibilität zu GID6 nicht mehr gegeben. Dies wurde korrigiert.
• Die neuen Nutzungsartenkennungen von NRW wurden für die Ausgabe eingearbeitet.

• Wenn in dem NAS-Datensatzt die Objekte AX_Strasse, AX_Kanal oder AX_Wasserlauf enthalten sind, gab es bei der Ausgabe der Flächenliste einen Fehler. Dies ist behoben.

• Die Ausgabe der Fluren und der Grundbuchblätter als Fläche war nicht mehr aktiv. Dieser Fehler wurde behoben.
• Zur besseren Unterscheidbarkeit werden die Punktnummern am Bildschirm je nach Objektart (Grenzpunkt/Gebäudepunkt/...) unterschiedlich eingefärbt..

• Für die Testdaten aus Hamburg (s.o.) wurden Wege aufgezeigt, diese auch auf Rechnern mit 32 GB lesen zu können. Dabei wurde die Möglichkeit gezeigt, einen rechteckigen Ausschnitt anzugeben.
  Mit der GIS-Extension, die im DEMO-Modus automatisch freigeschaltet ist, können auch Umringspolygone und innere Polygone angegeben werden. Ein Beispiel für eine solche Datei steht oben zum Download bereit

• Der Abschnitt mit den Testdaten (oben) wurde auf den neuesten Stand gebracht und mit den aktuellen Links zu den Testdaten der Länder versehen.
• Mit der DEMO-Version können die oben angegebenen Testdaten vollständig bearbeitet werden. Ausnahmen sind noch Hamburg und Berlin.

• Weitere Anpassungen an die GeoInfoDok 7.
• Die Auswertung der neuen 3D-Elemente steht noch aus, da mir noch keine Beispiele der Umsetzung vorliegen.

• Vom Open Data Format, wie es seit dem 1. Juli in Sachsen Anhalt zur Verfügung gestellt wird, können nun Flurstücke (Datenelement "Flurstueck") und Gebäude/Bauteile/Bauwerke (Datenelement "GebaeudeBauwerk") gelesen werden. Mehr beinhalten die Dateien auch nicht. Der Gebrauchswert der gelieferten Daten ist gering.
• Auf die Umsetzung der Datei mit den tatsächlichen Nutzungen wird vorläufig verzichtet. Es sei denn, es besteht Nachfrage.

• In Sachsen-Anhalt und anderen Bundesländern stehen ALKIS-Daten als OpenData zur Verfügung. Das Format ist gegenüber dem Standard NAS-Format stark vereinfacht. Bei den Flurstücken können inzwischen fast alle angebotenen Informationen gelesen werden und in der Flurstücksliste ausgegeben werden. Achtung: dieses Format, das Sachsen-Anhalt anbietet, enthält keine Information zu den Vermessungspunkten und deren Genauigkeiten. Es ist lediglich ein schönes Bild. Die Frage der Brauchbarkeit kann nicht geklärt werden.

• Die Attribute der Nutzungsartenbechreibung hatten alle den gleichen Einfügepunkt und konnten daher nicht getrennt werden.
• In Sachsen-Anhalt und anderen Bundesländern stehen ALKIS-Daten als OpenData zur Verfügung. Das Format ist gegenüber dem Standard NAS-Format stark vereinfacht. Die Flurstücke können inzwischen gelesen werden.
• Bei der GIS-Extension hat der reine Objektfilter ohne Koordinatenbereich nicht funktioniert. Dies ist behoben. Man kann nun rein nach Objektartbereich filtern.
• Die Anpassung an GeoInfoDok 7 geht stetig weiter.

• Eine neue Zeit bricht an. ALKIS wird erweitert. Die Bundesländer stellen im Laufe des Jahres auf die neue Version 7 der GeoInfoDok um. Auch GeoInfoDok7 genannt.

Das bedeutet Neue 3D-Elemente wie 3D-Strukturlinie müssen gelesen werden. Neue und geänderte Attribute werden geführt.

• Die Erweiterung des Tools ist in vollem Gang. Alle mir bisher bekannten Testdaten konnten problemlos gelesen werden.

• In der GIS-Extension ist das Einlesen von Polylinien als Umgrenzung möglich. Bisher ging das nur mit LeightWeight Polylinien. Es sind nun auch die althergebrachten Polylinien lesbar.

• Ein weiterer Meilenstein ist erreicht: Das Programm ist Batch-fähig. Einfach die einzulesenden Dateien auf das Icon ziehen. Dabei werden die Einstellungen benutzt, die beim der letzten manuellen Eingabe verwandt wurden.
• Weitere Optionen werden nach Rückmeldung durch die Anwender ergänzt.
