GeoCAD-R
E.1.2.2.D.4
 Lagegenauigkeit
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Eingabetabelle, Bemerkung, Option, Eingabefelder, Ergebnis, Anwendungstip, Dateien, Länderabhängigkeit
Zweck In dieser Tabelle werden die Lagegenauigkeiten definiert, die in dem gerade aktiven Bundesland gültig sein sollen.

ACHTUNG: Die Einträge und die Zuordnungen bereits zu den Festpunkten beeinflussen wesentlich das Ergebnis der Berechnungen (siehe Kap. D.5.4 sowie Kap. E.2.1.2.1).
Voraussetzung Keine

Achten Sie bei einer eventullen Änderung darauf, welches Bundesland gerade aktiv ist. Sie können dies am oberen Rand des Bildschirms erkennen.

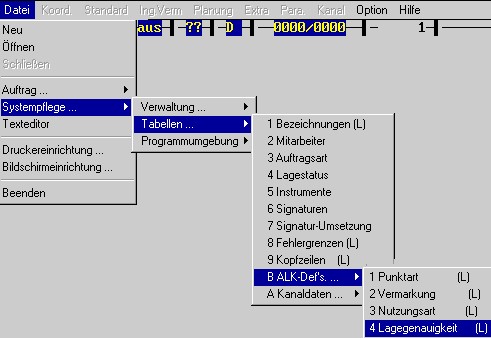

Ablauf Sie rufen im Menü "Datei/Systempflege.../Tabellen .../ALK-Def's. ..." den Unterpunkt "Lagegenauigkeit" auf.
Aufruf Aufruf Lagegenauigkeit (8 KB)

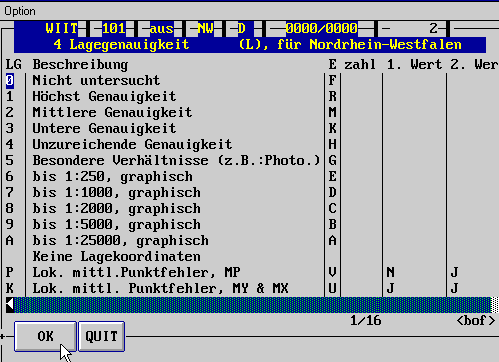

Eingabetabelle Nach Auswahl des Menüpunktes sehen Sie eine Tabelle, die alle notwendigen Angaben enthält. Diese Tabelle ist für Nordrhein-Westfalen gültig.

Tabelle der Lagegenauigkeiten (8 KB)
Bemerkungen Intern arbeitet das Programm mit der Genauigkeitsstufe, die mit Buchstaben ( Feld "E") gekennzeichnet ist. Dabei bedeuten Buchstaben am Anfang des Alphabets eine niedrigere Genauigkeit. Zwei Buchstaben haben eine feste Bedeutung:
  • " " = Leertaste :  Lagekoordinaten nicht gültig
  • "A" : geschätzt, z.B. für Niv-Punkte.
Weitere Informationen im Kapitel D.5.4 .
Option Am oberen Bildrand finden Sie den Menüpunkt "Option".

Option (3 KB)

Hier haben Sie die Möglichkeiten:

  • Mit dem Unterpunkt "F6 Löschen" einen markierten (ausgewählten) Eintrag aus der Tabelle zu entfernen. Dies wird dann am unteren Bildrand durch die Meldung "gelöscht" dokumentiert. Diese Taste fungiert als Umschalter. Wiederholtes Drücken hebt den Löschstatus auf.
  • Mit dem Unterpunkt "F7 Ausdruck" die Tabelle der Lagegenauigkeiten auszudrucken. Voraussetzung für den Ausdruck ist aber, daß Sie im Programm den Druckerstatus "an" gewählt haben (siehe Kap. E.2.0.2). Tip: Mit der Tastenkombination "Umschalt (Shift) + F7" können Sie den Druckmodus auf "an" stellen.
Die Funktionen der Unterpunkte können natürlich auch mit den Tasten F6 und F7 ausgeführt werden.
Die Eingabefelder Die einzelnen Spalten haben folgende Bedeutung:

LG
Beschreibung
E
Maßstabszahl
1. Wert
2. Wert
LG Amtliche Lagegenauigkeit. Die Spalte wird als reine Aufzählung interpretiert und ist eineindeutig zu der Spalte E.
Beschreibung Eine textliche Beschreibung der Lagegenauigkeit.
E Lagegenauigkeitsstufe, wie sie GeoCAD-R intern verwendet und als Abstufung interpretiert. Die Spalte ist eineindeutig zu der LG-Eingabe.

Siehe auch im Glossar oder Kap D.5.4.
Maßstabszahl Die Maßstabszahl wird in manchen Bundesländern (Sachsen) zur Ermittlung von Fehlergrenzen benutzt.
1. Wert Wird zur Zeit nicht ausgewertet.
2. Wert Wird zur Zeit nicht ausgewertet.
Ergebnis Die so definierte Tabelle wird z.B. in der Festpunkteingabe Kap. E.2.1.2.1 als Auswahltabelle vorgegeben.
Anwendungstips
  1. Fall Sie am Ende einer Berechnung feststellen, daß die Lagegenauigkeit der Punkte nicht korrekt ist, überprüfen Sie die Festpunkteingabe, korrigieren dort die Ausgangsgenauigkeit und rechnen den Stapel noch einmal durch.
  2. Definieren Sie eine Lagegenauigkeit, in deren Eingabespalten "LG" und "E" eine Leertaste steht (siehe Grafik "Keine Lagegenauigkeit"). Durch „Leertasten“ dieses Feldes können Sie erreichen, daß die Lagekoordinaten als "nicht vorhanden" gekennzeichnet sind. Dadurch können Sie z.B. nivellierte Punkte nur mit der Höhe eingeben. Es wird zudem sichergestellt, daß die Lagekoordinaten 0,000/0,000 erlaubt sind und nicht mit "nicht vorhanden" interpretiert werden.
Dateien Folgende Dateien sind betroffen:
  •  SYS\Land\VM_LG.DBF
Dabei bedeutet:
  • SYS ist der Pfad, in dem die Systemdateien abgelegt sind
  • Land ist der Pfad, unter dem das Land abgelegt ist, also z.B. 01 oder 16
Länder-
abhängigkeit		 Es existieren unterschiedliche Vorgaben für verschiedene Länder. Siehe auch:

Brandenburg

Sachsen
