E.2.1.2.4

MAS80-Koordinaten

Stichworte	Zweck, Voraussetzung, Ablauf, Aufruf, Eingabetabelle, Standardeinstellungen, Quelldatei, Additionswerte, Doppeltes Punktkennzeichen, Ergebnis, Datei
Zweck	Übernahme von Koordinaten aus einer Datei, die dem vom Programm MAS80 von Mettenmeier erzeugten Format entspricht.
Voraussetzung	Sie müssen ein Projekt (Auftrag) aktivieren (siehe Kap. E.1.1.1 bzw. Kap. E.1.1.2). Die Koordinaten liegen auf dem MAS80 zwar in festen Spalten vor, sind jedoch auch mit Kommentarzeilen vermischt. Diese müssen daher mit diesem gesonderten Program gefiltert werden.
Ablauf	Sie rufen im Hauptmenü unter "`Koord./2 Eing. FestP.-Koord. ...`" den Unterpunkt "`4 MAS80`" auf.
Aufruf
Eingabetabelle	Nach Aufruf des Menüpunktes wird eine Eingabemaske geöffnet, in der Sie Vorgabewerte eintragen können.
Standardeinstellungen	NB1, NB2, Gemar, RißNr: In dieser Zeile wird der Nummerierungsbezirk abgefragt. Der erläuternde Text richtet sich nach den Einstellungen des Bundeslandes. PA: Die Punktart. Hier ist die Katasterpunktart gemeint, die auch Bestandteil des Punktkennzeichens ist.

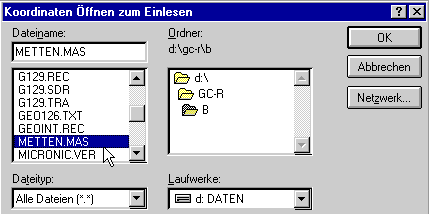

Quelldatei	Nach Bestätigung der Eingeabemaske wird ein Fenster geöffnet. Hier geben Sie an aus welchem Pfad (Datei) die MAS80-Koordinaten eingelesen werden sollen.
Additionswerte	Unmittelbar nach dem Einlesen des ersten Punktes werden Additionswerte für die Koordinaten abgefragt.

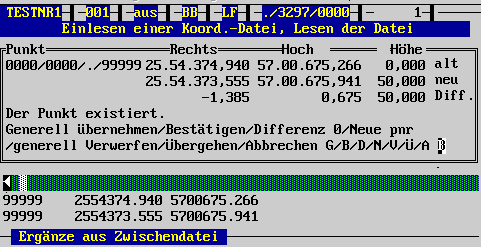

Doppeltes Punktkennzeichen	Es kann vorkommen, daß einzulesende Punkte schon im Koordinatenspeicher vorhanden sind. Ist dies der Fall, so wird ein Fenster geöffnet (Nachstehende Grafik gibt ein Beispiel). Ist dies nicht der Fall, so wird die Tabelle der Punkteingabe geöffnet. Hier wird in gleicher Weise verfahren wie im Kap. E.2.1.2.2 "Doppeltes Punktkennzeichen" beschrieben.
Ergebnis	Zunächst sehen Sie eine Tabelle, wie sie Sie von der Festpunkteingabe über Tastatur (siehe Kap. E.2.1.2.1) her kennen. Hier können Sie nochmals prüfen, ob die Koordinaten richtig eingelesen wurden. Zudem gelten die gleichen Optionen wie bei der Festpunkteingabe über Tastatur. Bemerkung: Sie können in dieser Tablle keine Koordinaten (Punkte) ergänzen. Bestätigen Sie die Punkteingabe mit "OK", so werden die eingelesenen Punkte in dem AnsatzNr.1 abgelegt und in der Punktdatei gespeichert. Geben Sie stattdessen ein "Quit" ein, so werden keine Punkte (Koordinaten) in den Auftrag übernommen.
Datei	Bei der Installation von GeoCAD-R wird immer ein Verzeichnis "B" (Beispieldateien) angelegt. In diesem Beispielverzeichnis befindet sich eine Datei mit der Endung *.MAS. Diese spiegelt ein Standardformat, wie es MAS80 verwendet, wieder. Eine Einlesung der o.g. Datei gibt Ihnen die Möglichkeit den Einlesevorgang mit einer Beispieldatei durchzuführen.
