GeoCAD-R
E.2.1.2.9
DXF-Koordinaten
Stichworte Zweck, Voraussetzung, Bemerkung, Ablauf, Aufruf, Eingaben, Additionswerte, Ergebnis, Zeichnungselemente, Anwendungstip, Dateien, Länderabhängigkeit, Der nächste Schritt
Zweck Einlesen einer DXF-Datei, ermitteln der Koordinaten der Definitionspunkte der Zechnungselemente, ablegen in der Fest- bzw. Neupunkteingabe und automatisches Durchnumerieren.

Da mehr Zeichnungselemente berücksichtigt werden (siehe unten) als von der Routine "PNR-End" des GeoCAD-G-Moduls, ist diese Routine hier flexibler.

Voraussetzung Es muß ein Projekt aktiv sein (siehe Kap. E.1.1.1 bzw. Kap. E.1.1.2).

Sie müssen eine DXF-Datei mit Zeichnungsinhalt (SECTION ENTITIES) im ASCII-Format zur Verfügung haben.

Vorsicht: Doppelt vorkommende Punkte erkennt das Programm nicht. Es gilt immer der zuletzt gefundene Punkt (Koordinate). Daher sollte die Einlesung einer DXF-Datei als Festpunkte auch grundsätzlich am Anfang einer Projektbearbeitung durchgeführt werden. Sollten schon vorher Festpunkte über andere Untermenüs in das Projekt eingelesen worden sein, so werden die "alten" Punkte (Koordinaten) ohne Nachfrage überschrieben.

Eine spätere Einlesung, ohne die oben beschriebenen Tatsachen, ist trotzdem möglich. Erläuterungen dazu unter Anwendungstip.

Bemerkungen Es werden leider keine Vorgaben für Lagegenauigkeit oder ähnliches gemacht.

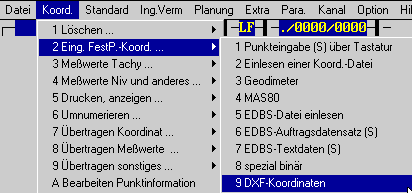

Ablauf Sie rufen entweder im Untermenü "Koord. -> Eing. FestP-Koord. ..." den Punkt "9 DXF-Koordinaten" auf.
Aufruf Aufruf: DXF-Koordinaten (6 KB)

Eingaben

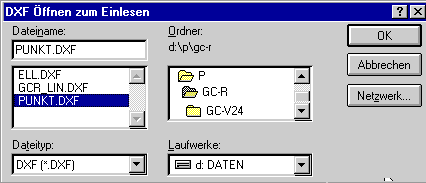

Nach Auswahl des Menüpunktes sehen Sie eine Auswahlmaske für den Namen der einzulesenden Datei.

Auswahl bzw. Angabe der einzulesenden Datei (6 KB)

Additions-
werte

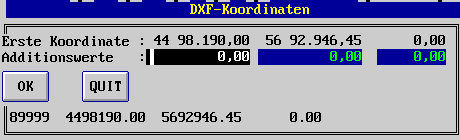

Sobald die erste relevante Koordinate gelesen wird, erscheint eine Maske, mit der Sie eventuelle Additionswerte (auch negativ) eingeben können. Dies dient einer möglichen Koordinatenverschiebung.

Additionswerte (4 KB)

Einlesen der
Punkte
Sie sehen, wie die Punkte eingelesen werden. Im oberen Teil sehen Sie den Kasten, in dem ein eventueller Koordinatenvergleich stattfinden kann. Da die Punkte beim Einlesen jedoch automatisch mit einem vorläufigen Punktkennzeichen versehen werden, das sich aus den Koordinaten ableitet, wird hier niemals etwas angezeigt werden.

Einlesen der Koordinaten (5 KB)

Ergebnis Als Ergebnis stehen die Punkte in der Liste der Punkteingabe. Vergessen Sie bitte nicht, mit dem "OK"-Button oder der "F3"-Taste das Ergebnis zu sichern. Ansonsten werden diese Punkte nicht übernommen.

Ergebnis (7 KB)

Zeichnungs-
elemente
Folgende AutoCAD-Zeichnungselemente werden eingelesen (in Klammern die DXF-Namen):
  • Punkt (POINT)
  • Linie, die beiden Endpunkte (LINE)
  • Kreisbogen, der Mittelpunkt (ARC)
  • Kreis, der Mittelpunkt (CIRCLE)
  • Block, der Einfügepunkt (INSERT)
  • Polylinie (POLYLINE), die ursprünglichen Stützpunkte und eventuell durch Angleichen oder Kurvenlinie erzeugte Zwischenpunkte (VERTEX)
  • optimierte Polylinie (LWPOLYLINE), die Stützpunkte (VERTEX)
  • Spline, alle Definitionspunkte und weitere Punkte, die AutoCAD intern verwaltet. (SPLINE)
  • Ellipse, der Mittelpunkt (ELLIPSE). Bemerkung: Die Richtung der Achsen ist mit örtlichen Koordinate definiert und müssen daher überlesen werden.
  • Solid, die Eckpunkte (SOLID)
  • 3D-Fläche, z.B. Maschen aus dem DGM, die Eckpunkte (3DFACE)

Anwendungs-
tip

Die Einlesung einer DXF-Datei, nachdem schon Festpunkte existieren, ist dadurch realisiert worden, indem die Punkte aus der DXF-Datei über den Programmpunkt "Koord./B Eing. NeuP.-Koord. ..." den Unterpunkt "9 DXF-Datei einlesen" (siehe Kap. E.2.1.B) werden.

Dies hat den Vorteil, daß die einzulesenden Punkte (Punktnummern) mit denen aus der Festpunkteingabe verglichen werden. Eventuell doppelt vorkommende Punkte können nun über die Alt-Mittel-Neu Entscheidung in das Projekt eingeführt werden. Somit ist unkontrollierte Überschreibung einzelner Festpunkte gesichert.

Dateien

Folgende Dateien sind betroffen:
  • Punktdatei
  • Meßwertdatei

Länder-
abhängigkeit

Keine
Der nächste
Schritt
Als nächster Schritt empfiehlt sich die Ausgabe zurück in eine DXF-Datei, um die Ergebnisse der Punktnummernvergabe auch graphisch darzustellen. Benutzen Sie dazu den Menüpunkt "Punkte -> DXF in Kap. E.2.1.7.8.
