GeoCAD-R
E.2.1.2.B
 Projektdatei FS
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Quelldatei, Additionswerte, Doppeltes Punktkennzeichen, Ergebnis, Datei, Anwendertip
Zweck Einlesen einer Datenstruktur der Projektdatei wie sie im Freistaat Sachen verwendet wird.
Voraussetzung Sie müssen ein Projekt (Auftrag) aktivieren (siehe Kap. E.1.1.1 bzw. Kap. E.1.1.2). Im Projekt sollte die Ländereinstellung Sachsen vorliegen.

Die Koordinaten müssen in dem entsprechenden Format definiert sein.

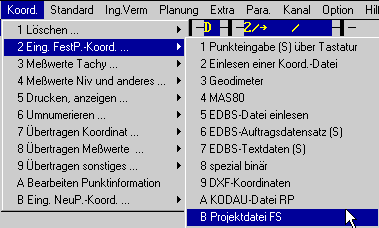

Ablauf Sie rufen im Hauptmenü unter "Koord./2 Eing. FestP.-Koord. ..." den Unterpunkt "B Projektdatei" auf.
Aufruf Aufruf (6 KB)

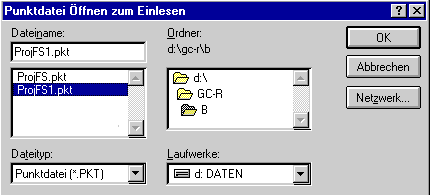

Quelldatei Quelldatei (6 KB)
Additionswerte Unmittelbar nach dem Einlesen des ersten Punktes werden Additionswerte für die Koordinaten abgefragt (vgl. Kap. E.2.1.2.A, Additionswerte). Danach werden alle übrigen einzulesenden Koordinaten eingelesen.
Doppeltes
Punktkennzeichen		 Es kann vorkommen, daß einzulesende Punkte schon im Koordinatenspeicher vorhanden sind. Ist dies der Fall, so wird ein Fenster geöffnet (Nachstehende Grafik gibt ein Beispiel). Ist dies nicht der Fall, so wird die Tabelle der Punkteingabe geöffnet.

Doppeltes Punktkennzeichen (7 KB)

Hier wird in gleicher Weise verfahren wie im Kap. E.2.1.2.2 "Doppeltes Punktkennzeichen" beschrieben.
Ergebnis Zunächst sehen Sie eine Tabelle, wie sie Sie von der Festpunkteingabe über Tastatur (siehe Kap. E.2.1.2.1) her kennen. Hier können Sie nochmals prüfen, ob die Koordinaten richtig eingelesen wurden. Zudem gelten die gleichen Optionen wie bei der Festpunkteingabe über Tastatur.

Bemerkung: Sie können in dieser Tablle keine Koordinaten (Punkte) ergänzen.

  • Bestätigen Sie die Punkteingabe mit "OK", so werden die eingelesenen Punkte in dem AnsatzNr.1 abgelegt und in der Punktdatei gespeichert.
  • Geben Sie stattdessen ein "Quit" ein, so werden keine Punkte (Koordinaten) in den Auftrag übernommen.
Datei Bei der Installation von GeoCAD-R wird immer ein Verzeichnis "B" (Beispieldateien) angelegt. In diesem Beispielverzeichnis befindet sich eine Datei mit dem Namen ProjFS.PKT. Diese spiegelt die Datenstruktur der Projektdatai, wie sie im Freistaat Sachsen verwendet wird, wieder.

Eine Einlesung der o.g. Datei gibt Ihnen die Möglichkeit den Einlesevorgang mit einer Beispieldatei durchzuführen.
Anwendertip Nach dem Einlesen der Koordinaten sollten Sie einmal den Menüpunkt "Zeige benutzte Lagestaten" (siehe Kap. E.2.6.2) aufrufen, um festzustellen in welchen Lagestaten überhaupt Punkte (Koordinaten) eingelesen wurden.
