GeoCAD-R
E.2.1.5.5
 Koordinatenverzeichnis
(nach Punktliste)
Zweck Ausgabe einer Koordinatenliste anhand eines Ansatzes "Punktliste" (siehe Kap. E.2.5.1).

Die Koordinatenliste unterscheidet bei der Ausgabe zwischen:
A: Gegebene Punkte (Festpunkten), wie sie im ersten Ansatz "Punkteingabe" eingegeben wurden.
B: Berechnete  Punkte (Neupunkte)
C: Veränderung gegebener Punkte
sofern diese Koordinatenarten in der Punktliste eingetragen worden sind.
Voraussetzung Sie müssen vorher einen Ansatz "Punktliste" (siehe Kap. E.2.5.1) angelegt haben.

Drucken ein:
Der Druckerstatus muß auf "AN" eingestellt sein (siehe Kap. D.5.2). Wenn Sie in eine Datei drucken (ausgeben) möchten, muß die entsprechende Einstellung im Menü "Druckereinrichtung" vorgenommen werden (siehe Kap. E.1.4).

Drucken aus:
Ist der Druckerstatus auf "Aus" eingestellt, so wird Ihnen nur eine Koordinatenliste am Bildschirm angezeigt. Sobald eine Bildschirmseite voll ist hält das Programm an und fordert Sie auf, eine Taste zu drücken. Wenn Sie die Anzeige unterbrechen möchten, halten Sie die Taste "E" auf Ihrer Tastatur für einige Sekunden gedrückt, bis die Hauptmenüleiste wieder erscheint.

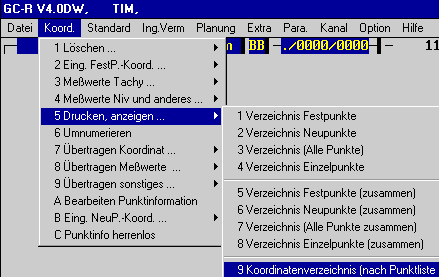

Ablauf Sie rufen im Hauptmenü unter "Koord./Drucken,anzeigen..." den Unterpunkt "Koordinatenverzeichnis
(nach Punktliste)" auf.
Aufruf Aufruf Koordinatenverzeichnis nach Punktliste (8 KB)
Eingaben Nach Auswahl des Menüpunktes wechselt das Programm in die "Tabelle der Ansätze für Verzeichnisdaten" (siehe auch Kap. F.1.1).Dort werden die im Projekt vorhandenen Punktlisten zur Auswahl (siehe auch Kap. F.1.3) präsentiert.

Sie wählen die entsprechende Punktliste aus.
Ergebnisse
  1. Druckerstatus "AUS":

    2. Die Koordinaten werden Ihnen ausschließlich am Bildschirm angezeigt.
  2. Druckerstatus "AN":

    3. Die Koordinaten werden fortlaufend am Bildschirm angezeigt und der Ausdruck automatisch auf den angeschlossenen Drucker ausgegeben.
  3. Druckerstatus "AN" und Ausgabe in eine Datei:

    4. Sie werden in einem Windows-Fenster (siehe unten) nach dem Dateinamen und dem dazugehörigen Ordner gefragt in das gespeichert werden soll.
    Druckausgabe speichern ... (6 KB)
Ausdruck Das untere Beispiel zeigt den Ausdruck einer solchen Koordinatenliste.
Datum       Gb.Nr.    Gemarkung                         Flur         Seite
24.10.2000       TIM  (4526)                                           17
Projekt     Test                        Bez.-Höhe    0  C.Nr.:............

Die Lageberechnung erfolgte auf  3 Nachkommastellen.

Koordinatenverzeichnis


                             !      L P V VM
Punktnr                      !  LS  G S M ALK                     Ber.Nr.      Rechts           Hoch     Höhe  Bemerkung
A Gegebene Punkte

P      E    0.   0...  100   !  OS1 0 0 0                        (     1)      100,000        100,000   92,000
P      E    0.   0...  200   !  OS1 0 0 0                        (     1)      150,000        100,000   90,325
P      E    0.   0...  300   !  OS1 0 0 0                        (     1)      200,000        110,000   93,000
P      E    0.   0...  400   !  OS1 0 0 0                        (     1)      200,000        150,000   91,500

B Berechnete Punkte

P           0.   0...  500   !  OS1                              (    13)      125,005         74,995   91,162 E
P           0.   0...  600   !  OS1                              (    13)      150,010        100,000   90,325 E

C Veränderung gegebener Punkte

P      V    0.   0...  400   !  OS1   0 0                        (    13)      200,020        150,010   91,500 N



Programm : GeoCAD-R, (C) Copyright F.Maraite,E.Rader 1988-2000.
