| Stichworte |
Zweck, Vorausetzungen,
Ablauf,
Aufruf,
Eingaben,
Spaltenerklärung,
Option |
| Zweck |
Es werden Fehler angezeigt, die während der Bearbeitung aufgetreten
sind sowie sämtliche Grenzwertüberprüfungen. Die Tabelle
wird zu Beginn eines Stapellaufs gelöscht. |
| Voraussetzung |
Es muß ein Projekt aktiv sein (siehe Kap. E.1.1.1
bzw. Kap. E.1.1.2).
Sie müssen in dem aktuellen Projekt gearbeitet haben. Dabei müssen
dann auch Fehler aufgetreten sein. Nicht alle Verarbeitungsfehler werden
hier registriert. Diese Liste wird jedoch aufgrund der stetigen Weiterentwicklung
von GeoCAD-R immer länger. |
| Ablauf |

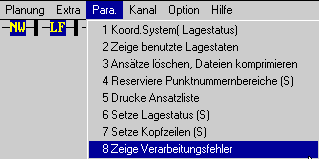

Sie rufen im Menü "Parameter" den Unterpunkt "8 Zeige
Verarbeitungsfehler" auf. |
| Aufruf |
 |
| Eingaben |
Keine |
| Ergebnis |

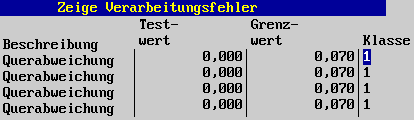

Sie sehen eine Tabelle wie die Folgende:
|
Keine
Verarbeitungsfehler |
Sollte keine Verarbeitungsfehler aufgetreten sein, so erhalten Sie
nach Aufruf des Menüpunktes folgende Fenstermeldung:
|
| Spaltenerklärung |
| Spalteüberschrift |
Erklärung/Bedeutung |
| Fehler Nr. |
Klassifizierung der Art des Fehlers. |
| Ansatz |
Gibt an, in welchem Ansatz der Fehler aufgetreten ist. |
| Programm |
Keine Angaben. |
| Pr# |
Zeigt den interen Schlüssel des Verwendeten Programmes. |
| Punktnr. |
Gibt die Punktnummer an, bei dem der Fehler auftrat. |
| Beschreibung |
Beschreibt die Art des Fehlers. |
| Testwert |
Ist abhängig von der Art, z.B. Streckenabweichung. |
| Grenzwert |
Gibt den Grenzwert an, z.B. für Streckenabweichung. Die
Definition dieses Wertes erläutert das Kapitel E.1.2.2.0. |
| Klasse |
Es werden vier Bereiche unterschieden:
| Klasse 1: |
1. Drittel der Fehlergrenze |
| " 2: |
2. Drittel der Fehlergrenze |
| " 3: |
3. Drittel der Fehlergrenze |
| " 4: |
4 Überschreitung der zulässigen Fehlergrenze. |
|
| PKZ |
Gibt das Punktkennzeichen an, bei dem der Fehler auftrat. |
|
| Option |
Z.Z. gibt es die Option "F4 Filter", "F6 Löschen" und "F7 Ausdruck".
Diese Option können entweder direkt über die entsprechenden Funktionstaste
oder über das Untermenü "Option", daß am oberen linken
Bildrand zu finden ist.
-
F4 Filter -> Zeigt nur Fehler mit der Klasse "4".
-
F6 Löschen -> Mit dem Unterpunkt "F6 Löschen"
können Sie einen markierten (ausgewählten) Eintrag aus der Tabelle
entfernen. Dies wird dann am unteren Bildrand durch die Meldung "gelöscht"
dokumentiert. Diese Taste fungiert als Umschalter. Wiederholtes Drücken
hebt den Löschstatus auf.
-
F7 Ausdruck -> Mit dem Unterpunkt "F7 Ausdruck" können
Sie die Tabelle der Verarbeitungsfehler auszudrucken. Voraussetzung für
den Ausdruck ist aber, daß Sie im Programm den Druckerstatus "an"
gewählt haben (siehe Kap. E.2.0.2).
Tip:
Mit der Tastenkombination "Umschalt (Shift) + F7" können Sie den Druckmodus
auf "an" stellen.
|
