GeoCAD-R
E.1.2.2.0
 Fehlergrenzen
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Eingabetabelle, Option, Die Eingabefelder, Tip
Zweck Die Tabelle der Fehlergrenzen enthält Definitionen zum einen Formeln für streckenabhängige Fehlergrenzen, zum anderen feste Werte für verschiedene Typen von Fehlergrenzen.

Die Fehlergrenzen werden getrennt für jedes Bundesland in Fehler- oder Geländeklassen eingeteilt.
Voraussetzung Keine.

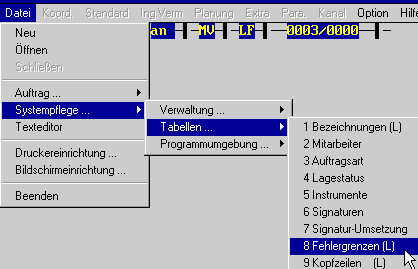

Ablauf Sie rufen im Menü "Datei/Systempflege/Tabellen ..." den Punkt "Fehlergrenzen" auf.
Aufruf Aufruf Fehlergrenzen (6 KB)

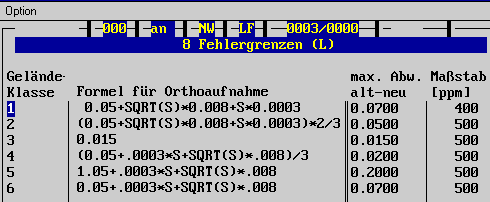

Eingabetabelle Nach Auswahl des Menüpunktes sehen Sie eine Tabelle, die alle notwendigen Angaben enthält.

Eingabetabelle (6 KB)

Wenn Sie sich mit dem Cursor nach rechts bewegen, sehen Sie weitere Angaben.
Option Am oberen Bildrand finden Sie den Menüpunkt "Option".

Option (3 KB)

Hier haben Sie die Möglichkeiten:

  • Mit dem Unterpunkt "F6 Löschen" einen markierten (ausgewählten) Eintrag aus der Tabelle zu entfernen. Dies wird dann am unteren Bildrand durch die Meldung "gelöscht" dokumentiert. Diese Taste fungiert als Umschalter. Wiederholtes Drücken hebt den Löschstatus auf.
  • Mit dem Unterpunkt "F7 Ausdruck" die Tabelle der Signatur-Umsetzung auszudrucken. Voraussetzung für den Ausdruck ist aber, daß Sie im Programm den Druckerstatus "an" gewählt haben (siehe Kap. E.2.0.2).Tip: Mit der Tastenkombination "Umschalt (Shift) + F7" können Sie den Druckmodus auf "an" stellen.
Die Funktionen der Unterpunkte können natürlich auch mit den Tasten F6 und F7 ausgeführt werden.
Die Eingabefelder Die Felder in einzelnen:

Anwendung
Geländeklasse
Formel
max. Abw. alt-neu
Maßstab [ppm]
Bundesland
Zusatz-Bedingungen ?
max. Abw. neu-neu
Restklaffen Polar
Restklaffen Rechtwinkel
Orient.-Kontrolle [m]
Höhenanschluß [m]
Gegens.-DZ. [m]
Bemerkung
B(num.)
Ergebnis

Anwendung Die einzelnen Fehlergrenzen finden in folgenden Programmteilen Anwendung: (Die Aufzählung kann aufgrund der ständigen Weiterentwicklung nicht vollständig sein.):
Geländeklasse Hier müssen Sie eine eindeutige Ziffer zur Kennzeichnung der Fehlerklasse eingeben. Diese deckt sich mit der Eingabe unter "Fehl. Grenze (Pflicht)" im Auftrag.
Formeln Die Fehlerformel für den streckenabhängigen Teil. Diese besteht aus folgenden Bestandteilen:

S - Platzhalter für die Strecke in [m]
+-*/ - mathematische Operatoren
() - mathematische Klammern
SQRT() - Wurzelfunktion

Weitere Funktionen und Operatoren sind zulässig, solange sie dem xBase-Standard entsprechen.

Die Formeln werden bei allen streckenabhängigen Überprüfungen einer Längenmessung angewandt. Dies sind u.a.:

Orthogonalpunkt (E.2.2.1):

  • Überprüfung von Anlege- und Endmaß
  • Überprüfung der Koordinatenkontrolle (nur Rhl.Pfalz)
    • Polarer Standpunkt (E.2.2.2)
  • Überprüfung der Kontrollpunkte
    • Geradenschnitt (E.2.2.4)
    • Überprüfung Anlege- und Endmaß der beiden Geraden
    Kreis-Geradenschnitt (E.2.2.5)
    • Überprüfung Anlege- und Endmaß der Geraden
    Bogenschlag (E.2.2.6)
      Überprüfung Anlege- und Endmaß der Geraden
    Bogenpunkte (E.2.2.7)
    • Überprüfung Anlege- und Endmaß der Geraden
    Spannmaßkontrolle (E.2.2.8)

    Pythagorasprobe (E.2.2.9), falls 0.0 (s.u.)

    Ortho&Polarabsteckung (E.2.2.A)

    Flächenberechnung (E.2.2.B)

    Ortho&Polarabsteckung II (E.2.2.C)

    Einrechnen in Gerade (E.2.2.D)

    3-Punkt-Bogen (E.2.2.E)

    Spannmaßabgleich (E.2.5.5)

    Klotoideneinzelpunkte (E.2.4.4)
    max. Abw. alt-neu Die Maximale Abweichung zwischen einem Punkt, der in der Festpunkteingabe steht und einem neu berechneten Punkt. Einheit Meter [m].

    In allen Programmen, die Koordinaten rechnen: die Differenz zwischen einer Bestimmung für einen Punkt und dessen Festpunktkoordinaten. Bei Einstellung "mit Höhe" geht auch die Höhendifferenz mit ein. Im Programm Koordinatenvergleich (Kap. E.2.5.2).
    Maßstab [ppm]  Es handelt sich hier um einen Grenzmaßstab. Angabe in mm/km entspricht ppm.
    • Im Programm "Polarer Standpunkt" (Kap. E.2.2.2) bei der Überprüfung des Maßstabes.
    • Im Programm "Freie Station" (Kap. E.2.3.3) bei der Überprüfung des Maßstabes.
    • Im Programm "Transformation" (Kap. E.2.3.4) bei der Überprüfung des Maßstabes.
    Bundesland Abkürzung für das Bundesland. Bei einer Eingabe erscheint eine Auswahltabelle.

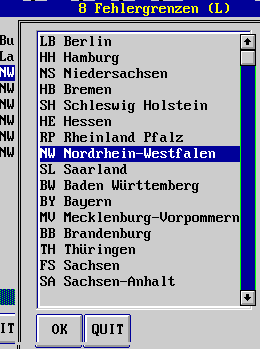

    Wenn sich Ihr Cursor in dieser Spalte befindet, können Sie durch Betätigung der der ENTER-Taste ein Auswahlmenü aufrufen, das Ihnen die verschiedenen Möglichkeiten der Eingabe vorgibt (siehe untere Grafik).

    Auswahl Bundesländer (7 KB)
    Zusatz-
    Bedingungen ?    		 Ja/Nein-Feld. Geben Sie ein "J" für "Ja" ein, falls weitere Definitionen gelten sollen.

    Nur bei der Einstellung "J" können Sie die nachfolgenden Eingabefelder bearbeiten.
    max. Abw. neu-neu Die maximale Abweichung, wenn Neupunkte mehrfach berechnet werden. Einheit Meter.

    Die Differenz zwischen zwei Bestimmungen für einen Punkt, der neu bestimmt wird. Bei Einstellung "mit Höhe"  (siehe Kap. E.1.1.1) geht auch die Höhendifferenz mit ein.
    Restklaffen Polar Restklaffen bei Polaraufnahme. Einheit Meter.
    • Im Programm "Polarer Standpunkt" (siehe Kap. E.2.2.2) bei der Überprüfung der Querabweichung im Abriß.
    • Im Programm "Transformation" (siehe Kap. E.2.3.4) bei der Überprüfung der Restklaffen.
    • Im Programm "Freie Station" (siehe Kap. E.2.3.3) bei der Überprüfung der Restklaffen.
    • Im Programm "Satzmessung" (siehe Kap. E.2.3.5) bei der Überprüfung
      • der Streckendifferenz zw. 1. und 2. Lage.
      • der Richtungsdifferenz zwischen Richtungssätzen in veschiedenen Vollsätzen.  Ausnahme: NRW, BrBurg, MV. Dort sind die Grenzen fest programmiert. Da die Einheit des Grenzwertes [m] ist, gelingt dies nur, falls die Strecken gemessen sind. Ansonsten ist ein Grenzwert von 5,5mgon fest programmiert.
      • der Höhenmessung.
      • der Zenitdistanzmessung.  Ausnahme: NRW, BrBurg, MV. Dort sind die Grenzen fest programmiert. Da die Einheit des Grenzwertes [m] ist, gelingt dies nur, falls die Strecken gemessen sind. Ansonsten ist ein Grenzwert von 13,3mgon fest programmiert.
    Restklaffen
    Rechtwinkel    		 Restklaffen bei Überprüfung eines Rechten Winkels. Einheit Meter.

    Im Programm "Orthogonalpunkt" (siehe Kap. E.2.2.1) bei der Unteroption "Pythagorasprobe" und im Programm "Pythagorasprobe" (siehe Kap. E.2.2.9). Ausnahme: Sind keine Zusatzbedingungen definiert oder ist der eingetragene Wert 0.0, so wird die Formel benutzt.
    Orient.-
    Kontrolle [m]    		 Größte Abweichung bei der Orientierungskontrolle, sprich Kontollpunkt in der Satzmessung. Einheit Meter.

    Im Programm „Satzmessung“ (siehe Kap. E.2.3.5): Punkte der Klasse „4“ werden als Kontrollpunkte der Orientierung verwandt. Dabei wird die Richtungsdifferenz über die längste Anschlußstrecke in eine Querabweichung umgerechnet und mit dem hier angegebenen Wert verglichen.

    Gleichzeitig wird die lineare Abweichung zur ersten Beobachtung
    Höhenanschluß [m] Größte Abweichung bei polaren Anschlußpunkten in der Höhe.
    • Im Programm „Polarer Standpunkt“ (siehe Kap. E.2.2.2) größte Abweichung bei polaren Anschlußpunkten in der Höhe.
    • Im Programm „Polygonzug“ (siehe Kap. E.2.3.1) größte Abweichung bei polaren Anschlußpunkten in der Höhe.
    Gegens.-DZ.[m] Größte Abweichung bei gegenseitigen Höhenunterschieden.

    Im Programm „Polygonzug“ (siehe Kap. E.2.3.1) größte Abweichung bei gegenseitigen Höhenunterschieden.
    Bemerkung Freies Textfeld, um dem Satz Daten einen Namen zu geben.
    B(num.) Bundesland, in interner numerischer Verschlüsselung.
    Ergebnis Die Fehlergrenzen werden sofort wirksam.
    Tip Wenn Sie während eines aktiven Projektes die Geländeklasse ändern möchten, können Sie dies über das Menü "Setze Einstellungen" durchführen. Weitere Informationen dazu im Kapitel E.2.6.9.
