GeoCAD-R
E.2.2.A
 Ortho+Polarabst.
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Eingaben, Option 1, abzusteckende Punkte, Option 2, Anwendertip, Ausdruck
Zweck Berechnung der Absteckungswerte von bereits vorliegenden Punkten bezüglich einer Standlinie, definiert durch Anfangs- und Endpunkt. Dabei werden sowohl orthogonale (Abszisse u. Ordinate) als auch polare (Richtung u. Strecke) Absteckwerte berechnet. Zudem werden diese Absteckwerte auf den Anfangs- (PA) wie auch auf den Endpunkt (PE) bezogen ausgegeben.
Voraussetzung Es müssen mindestens drei Punkte mit verschiedenen ebenen oder räumlichen Koordinaten im aktuellen Lagestatus vorhanden sein.

Die Anzeige von räumlichen Koordinaten (mit Höhe) ist nur dann im Ansatz sichtbar, wenn im Auftrag die Option "Mit Höhe" auf "J" = Ja einstellt wurde. Dies können Sie entweder beim Anlegen eines Projektes (siehe Kap. E.1.1.1) oder über den Ansatz "Setze Einstellungen" (siehe Kap. E.2.6.9) deklarieren.
Ablauf Sie rufen im Menü unter "Standard" den Punkt "A Ortho+Polarabst." auf.
Aufruf Aufruf: Ortho+Polarabsteckung (4 KB)
Neuer Ansatz Nachdem Sie den Menüpunkt ausgewählt haben erscheint die Tabelle der Ansätze (siehe Kap. F.1.1). Dort legen Sie über den Button "Neuer Ansatz"  (siehe Kap. F.1.2) einen neuen Ansatz Ortho+Polarabsteckung an. Es wird das Fenster Ortho+Polarabst., Ansatz geöffnet.

Oder Sie wählen einen bereits vorhandenen Ansatz aus (siehe Kap. F.1.3).

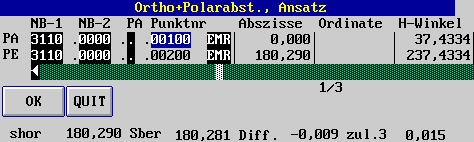

Eingaben Die Tabelle "Ortho+Polarabst., Ansatz":

Eingaben (5 KB)

Die Eingaben und Berechnungen entsprechen denen des Kapitels E.2.2.1 "Orthogonalpunkt". Bei den "Polaren" Absteckwerten können sowohl Richtungswinkel errechnet als auch örtliche Richtungen eingegeben werden. Die Polarelemente werden aus den zuvor abgeleiteten orthogonalen Werten errechnet, enthalten daher auch deren Fehlerverteilung. Diese Richtungsangabe wird bei der Ausgabe der "Polaren Absteckwerte" berücksichtigt (siehe Absteckung).
Option I Bei der Eingabe des Stand- und Zielpunktes sind die Standardoptionen wie Hardcopy, Drucker EIN/AUS etc. (siehe Kap. D.5.2) verfügbar.

Die nachstehend abgebildete Option "F8 Richtungswinkel" berechnet aus den angegebenen Koordinaten die entsprechenden Richtungswinkel und trägt diese in die Spalte "H-Winkel" als Vorgabe ein.

Absteckung

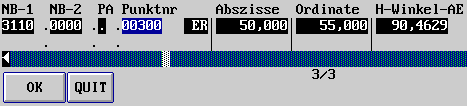

linke Seite		 Nach Bestätigen mit OK-Button wird die Maske der "Ortho+Polarabst., Absteckung" geöffnet.

Absteckung, linke Seite (4 KB)

NB-1, NB-2, PA: Diese Spalten sind reine Anzeigefelder. Sie werden durch die Eingabespalte "Punktnr" belegt.
Punktnr: Hier tragen Sie Ihre gewünschte Punktnummer ein (siehe auch Eingabe einer Punktnummer, Kap. D.5.3). Hinter der Punktnr wird die Höhen- und Lagegenauigkeitsstufe angezeigt (vgl. Kap. E.2.2.1).

Auch hier ist die Option der Taste "F9" aktiv.
Abszisse, Ordinate: Hier werden Ihnen die Abszissen- und Ordinatewerte des Punktes bezogen auf die Linienverbindung von PA nach PE angezeigt.
H-Winkel-AE: Absteckwinkel (Horizontal) von "PA" aus. Es wird der eventuell eingegebene  Winkel unter "Ortho+Polarabst., Ansatz" berücksichtigt.

Absteckung
rechte Seite		 Absteckung, rechte Seite (3 KB)

Sber-AE: Angabe der Horizontalstrecke in der Gauß-Krüger-Ebene von "PA" aus.
H-Winkel-EA: Absteckwinkel (Horizontal) von "PE" aus. Es wird der eventuell eingegebene  Winkel unter "Ortho+Polarabst., Ansatz" berücksichtigt.
Sber-EA: Angabe der Horizontalstrecke in der Gauß-Krüger-Ebene von "PE" aus.
Rechts. Hoch, Höhe: Reine Anzeigefelder. Die Koordinaten der abzusteckenden Punkte werden Ihnen hier angezeigt.
Option II
Absteckpunkte		 Option (2 KB)

F4 Textausgabe
F5 Auch als Orthoaufnahme speichern
F6 Löschen
F8 Hole Punkte über Abstand
F9 Wechsle Ordnung
F4 Textausgabe Über diese Option können Sie eine Textausgabe als ASCII-Datei ausgeben. In dieser Datei sind enthalten:
Punktnummer (inklusive Punktart), Punktart, Abszisse, Ordinate, Rechtswert, Hochwert und die Höhe.

Nach Aufruf des Menüpunktes werden Sie  in einem Windows-Fenster nach dem Dateinamen und dem Zielverzeichnis Ihrer ASCII-Koordinatendatei gefragt. Sollten Sie noch keine Punkte eingegeben haben, so erscheint nachstehende Meldung:

Meldung Keine Punkte (3 KB)

Dateiformat der ASCII-Datei:

PUNKTNUM;Art;Absz.;Ord.;RECHTS;HOCH;HOEHE
100038;        ;       230.842;         0.000; 2520243.840;   5686539.560;    0.000
F5 Auch als
Orthoaufnahme
speichern		 Sie können hier entscheiden, ob anschließend noch ein Ansatz "Orthogonalpunkt" (siehe Kap. E.2.2.1) angelegt werden soll.

Dort haben Sie dann wieder die Möglichkeit die Abszissen- und Ordinatenwerte, sprich die abzusteckenden Koordinaten (Punkte), zu verändern bzw. "neu" zu berechnen.
F6 Löschen Siehe auch Kap. F.5.

Diese Option fungiert als Umschalter. Wiederholtes Ausführen wechselt den Status der Löschung.
F8 Hole Punkte
über Abstand		 Diese Option ermöglicht Ihnen automatisch alle Punkte anzeigen zulassen, die ein bestimmtes Abstandsmaße von der Standpunkt - Zielpunktlinie haben.

Hole Punkte über Abstand (3 KB)

Als Unteroption können Sie einen Ansatz "Punktfilter" auswählen, der Ihnen automatisch alle Punkte dieses Filters anzeigt. Voraussetzung: Sie haben vorher mit dem Menüpunkt "Punktfilter" (siehe Kap. E.2.6.A) einen solchen Filter angelegt.
F9 Wechsle
Ordnung		 Sie können über diese Funktion die Anzeigereihenfolge ändern. Mögliche Varianten sind:
Absz.Ord. Sortiert nach aufsteigenden Abszissen und Ordinaten.
P-Num. Sortiert nach Punktkennzeichen.
Eingabereihenfolge.
Sie erkennen die eingestellte Variante an der Anzeige am unteren Bildrand.
Anwendertip Auswahl aus allen vorhandenen Punkten: Bei der Eingabe von Punktnummern (in der entsprechenden Spalte: Punktnr) kann bei einem aktiven Feld "Punktnr" (der Cursor muß blinken) die Option der F9-Taste genutzt werden. Eine Tabelle mit allen im Projekt vorhandenen Punkten wird als Auswahlmaske geöffnet.
Gruppe 3
Ausdruck siehe Kapitel E.2.2.A_OrthPolar.html.
