 Bogenschlag
Stichworte Zweck, Vorausetzung, Ablauf, Aufruf, Eingaben, Eingaben, Zwei Mittelpunkte, Eingabemaske der Neupunkte, Fehlermeldung, Ergebnis, Option, Höhe, Anwendertip, Ausdruck
Zweck Berechnung eines Bogenschnittes (auch räumlich). Gegeben sind zwei Mittelpunkte P1 und P2, evtl. Anlegemaß und Endmaß, und die beiden Strecken zu den Neupunkten.

Die Koordinaten werden durch Ähnlichkeitstransformation unter Berücksichtigung eines evtl. Längenfehlers ermittelt.

Die Radien werden als Sollmaße in Geländehöhe verstanden.
Voraussetzung Die beiden Mittelpunkte müssen vorliegen. Die Summe der Radien muß größer als der Abstand der Mittelpunkte sein. Gleichzeitig muß die Differenz der Radien kleiner als der Abstand der Mittelpunkte sein.

Die Berechnung räumlicher Koordinaten (mit Höhe) wird nur dann im Ansatz angezeigt, wenn im Auftrag die Option "Mit Höhe" auf "J" = Ja einstellt wurde. Dies können Sie entweder beim Anlegen eines Projektes (siehe Kap. E.1.1.1) oder über den Ansatz "Setze Einstellungen" (siehe Kap. E.2.6.9) deklarieren.
Ablauf Sie rufen im Menü unter "Standard" den Punkt "6 Bogenschlag" auf.
Aufruf Aufruf: Bogenschlag (4 KB)
Neuer Ansatz Nachdem Sie den Menüpunkt ausgewählt haben, erscheint die Tabelle der Ansätze (siehe Kap. F.1.1). Dort legen Sie über den Button "Neuer Ansatz"  (siehe Kap. F.1.2) einen neuen Ansatz "Bogenschlag" an. Es wird das Fenster Bogenschlag geöffnet.

Oder Sie wählen einen bereits vorhandenen Ansatz aus (siehe Kap. F.1.3).
Eingaben Nach Auswahl des Menüpunktes sehen Sie die Tabelle "Bogenschlag, zwei Mittelpunkte".

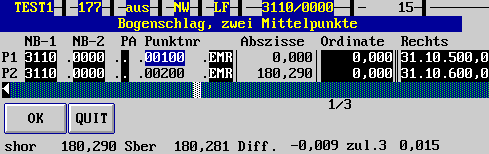

Die Tabelle Bogenschlag, zwei Mittelpunkte (7 KB)
Zwei
Mittelpunkte		 Im Feld Punktnr. tragen Sie das PKZ der beiden Mittelpunkte ein. Im Feld "Abszisse" tragen Sie Anlege- bzw. Endmaß ein. Unterhalb der Maske sehen Sie dann den Vergleich zwischen gerechneter und gemessener Strecke sowie das zulässige Maß.  Die zulässige Streckenabweichung wird dabei nach den Formeln aus der Tabelle der Fehlergrenzen (siehe Kap. E.1.2.2.0) ermittelt.

Danach folgen noch die Anzeigefelder. Bestätigen Sie mit "OK" bzw. mit der "F3"-Taste und Sie gelangen in die Eingabemaske der Neupunkte.
Anzeigefelder Durch Bewegen der Cursortaste nach rechts werden Ihnen die Ordinatenwerte sorwie Koordinaten (Rechts, Hoch und Höhe) von den beiden Mittelpunkten (P1, P2) angezeigt. Diese sind reine Anzeigefelder, d.h. sie nicht editierbar.

Die Spalten "NB-1, NB-2 und PA sind reine Anzeigefelder. Sie werden durch die Eingabespalte "Punktnr" belegt.
Eingabemaske
Neupunkte		 Sie sehen nun die Tabelle der Neupunkte.

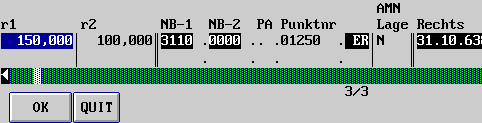

Tabelle der Neupunkte, Eingabe der Radien (4 KB)

Geben Sie im Feld "r1" den Radius um den Mittelpunkt "P1" ein, und geben Sie im Feld "r2" den Radius um den Mittelpunkt "P2" ein. Bei unpassenden Radien (siehe Voraussetzungen) erhalten Sie eine Fehlermeldung.

Ist einer oder beide Radien negativ, so wird der Schnittpunkt links von P1-P2 bestimmt. Dies erkennen Sie auch an den negativen Ordinatenmaßen des Neupunktes (siehe Ergebnis).

Sie tragen Ihre gewünschte Punktnummer ein (siehe auch Eingabe einer Punktnummer, Kap. D.5.3). Hinter der Punktnr wird die Höhen- und Lagegenauigkeitsstufe angezeigt (vgl. Kap. E.2.2.1).

Sollte die gewünschte Punktnummer schon im Projekt vorhanden sein, so wird am unteren Bildrand sofort ein Koordintenvergleich angezeigt.

Koordinatenvergleich (3 KB)

Des weiteren möchten wir an dieser Stelle auf den Abschnitt "Besonderheiten" im Kapitel E.2.2.1 verweisen.
Fehlermeldung Die nachstehende Fehlermeldung erscheint, wenn die notwendigen Vorgaben unter Voraussetzungen nicht erfüllt werden.

Fehlermeldung, falls kein Schnitt möglich ist. (3 KB)
Ergebnis Durch Bewegen der Cursortaste nach rechts werden Ihnen die üblichen Alt-Mittel-Neu (AMN) Abfragen angezeigt (siehe Kap. D.5.5). Zudem sind die Abszissen- und Ordinatenwerte bezogen auf die Verbindungslinien von "P1" nach "P2" (Mittelpunkte) angegeben. Achtung: Die angegebenen Werte sind Sollwerte in Geländehöhe. Die Berechnung erfolgt mit einem eventuellen Maßstabsfaktor, der sich aus Anlege- und Endmaß ergibt.
Option Option (2 KB)

Durch Betätigung der F6-Taste oder durch direktes Anklicken der Option können Sie eine Eingabezeile löschen. Diese wird nur als "gelöscht" gesetzt (Erkennbar an der Anzeige am unteren Bildrand). Erst wenn Sie den Menüpunkt "Ansätze löschen, Dateien komprimieren" (siehe Kap. E.2.6.3) durchführen, sind Ihre Eingaben in dieser Zeile endgültig gelöscht.

Diese Option fungiert als Umschalter. Wiederholtes Ausführen wechselt den Status der Löschung.

Eingabe von Zusatzinfos (F12) wie Geo-Sign., Bemerkung,OSKA,Vermarkung und Bemerkung zur Vermarkung. Nähere Erläuterungen im Kap. F.3. Eventuelle Eingaben werden erst nach der Bestätigung mit "OK" übernommen.
Höhe Die Höhe wird durch einfache Interpolation bestimmt.
Anwendertip Auswahl aus allen vorhandenen Punkten: Bei der Eingabe von Punktnummern (in der entsprechenden Spalte: Punktnr) kann bei einem aktiven Feld "Punktnr" (der Cursor muß blinken) die Option der F9-Taste genutzt werden. Eine Tabelle mit allen im Projekt vorhandenen Punkten wird als Auswahlmaske geöffnet.
Ausdruck siehe Kap. E.2.2.6_Bogens.html.
