Es bestimmt die Abschlußfehler mit und ohne Winkelfehlerverteilung und überläßt dem Anwender die Wahl, mit welcher Fehlerverteilung er weiterarbeiten möchte. Wählt er mit Winkelfehlerverteilung, hat er die Möglichkeit, auch die Fehlertabelle ohne Verteilung ausdrucken zu lassen.

Die Standard-Fehlergrenzen entsprechen den Tabellen des Erlaß I vom 10.04.1984 NW. Diese Fehlergrenzen gelten in den meisten Bundesländern. Darüber hinaus sind aus folgenden Ländern Fehlergrenzen fest programmiert: Rheinland-Pfalz, Brandenburg, Sachsen-Anhalt, Sachsen (siehe Ländereinstellungen).

Es sind insgesamt 10 verschiedene Arten von Polygonzügen möglich. Zusätzlich zur Lagebestimmung werden die Polygonpunkte auch höhenmäßig bestimmt und der Abschlußfehler verteilt.

Die Anschlußbeobachtungen auf den beiden Endpunkten müssen in Klasse "1" (s. a. unter "Satzweise Richtungs- und Streckenmessung"), d.h. unter Anschlußpunkt, vorliegen.

Dabei bedeutet:
V  --->  vorhanden
N  --->  nicht vorhanden

Somit ist Fall "1" der klassische, beidseitig angehängte Polygonzug, und Fall "4" ist der eingehängte Polygonzug. Wenn Sie den Polygonzug korrekt abschliessen, so wird der Ansatz "Polygonzug" in der Tabelle der Ansätze (siehe Kap. F.1.1) unter Typenbezeichnung mit dem entsprechenden Fall gekennzeichnet, z.B.: "Polygonzug,F1".

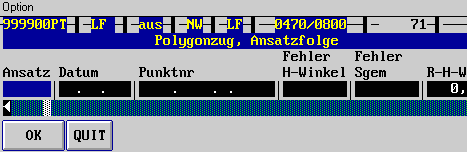

Oder Sie wählen einen bereits vorhandenen Ansatz aus (siehe Kap. F.1.3).

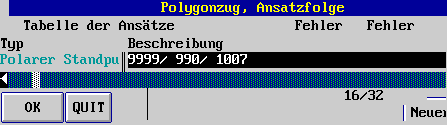

Sie sehen zunächst nur den letzten vorhandenen Polaren Standpunkt, falls überhaupt einer vorhanden ist. I.d.R. müssen Sie durch wiederholtes Drücken der Pfeiltasten "Oben" und "Unten" die übrigen "Polaren Standpunkte" auf den Bildschirmauschnitt holen.

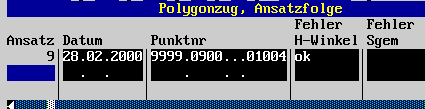

Bewegen Sie den Cursor auf den ersten Standpunkt des Polygonzuges und wählen Sie ihn mit der F3-Taste oder dem OK-Button aus.

Dort drücken Sie die ENTER-Taste und gelangen somit wieder in die Tabelle der Ansätze, wo Ihnen die einzelnen "Polaren Standpunkte" zur Auswahl stehen. Bewegen Sie den Cursor auf den zweiten "Polaren Standpunkte" und wählen Sie ihn mit der "F3"-Taste oder dem "OK"-Button aus.

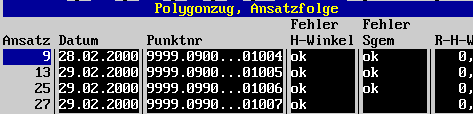

Wiederholen Sie die Abfolge, bis Sie alle benötigten Standpunkte in der richtigen Reihenfolge zusammengestellt haben. Das Bild müßte dann etwa so aussehen:

Sie erreichen alle weiteren Spalteneintragungen wie gewohnt mit den Pfeiltasten "Rechts" und "Links" Ihrer Tatsatur.

Dieses Feld ist in der untersten Zeile immer leer.

Bei Überschreiten einer Fehlergrenze ertönt ein Warnton.

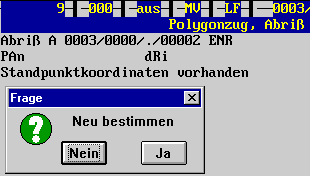

Das Programm prüft nun, ob die Koordinaten des ersten Standpunktes vorhanden sind. Sie werden gefragt, ob Sie den Standpunkt neu bestimmen wollen.

• Liegen Koordinaten vor und Sie antworten Sie mit "Nein", so wählen Sie einen der Fälle 1, 2, 3, 6, 7, 8 oder 9.
• Liegen keine Koordinaten vor oder Sie antworten "Ja", so liegt einer der Fälle 4, 10 oder 11 vor.

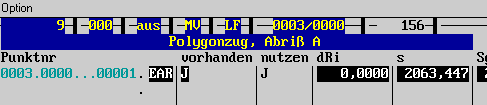

Vorallem beachten Sie die Einstellungen der Spalte "nutzen". Diese ist mitverantwortlich für Fallunterscheidungen.

• Tragen Sie unter "nutzen" ein "J" ein, falls Sie diesen Anschlußpunkt in die Berechnung des Polygonzuges einbeziehen wollen. Es liegt einer der Fälle1, 2, 4, 6, 8 oder 10 vor.
• Tragen Sie unter "nutzen" ein "N" ein, falls Sie diesen Anschlußpunkt nicht nutzen wollen. Es liegt einer der Fälle3, 7, 9 oder 11 vor.

• Liegen Koordinaten vor und Sie antworten "Nein, so wählen Sie einen der Fälle 1, 8 oder 9.
• Liegen keine Koordinaten vor oder Sie antworten mit "Ja", so liegt einer der Fälle 2, 3, 4, 6, 7, 11 oder 11 vor.

• Ist unter "nutzen" wenigstens ein "J" eingetragen, so liegt einer der Fälle 1, 4, 6 oder 7 vor.
• Ist unter "nutzen" kein "J" eingetragen, so liegt einer der Fälle 2, 3, 8, 9, 10 oder 11 vor.

• Tragen Sie hier ein "J" ein, falls Sie diesen Anschlußpunkt in die Berechnung des Polygonzuges einbeziehen wollen.
• Tragen Sie ein "N" ein, falls Sie diesen Anschlußpunkt nicht nutzen wollen.

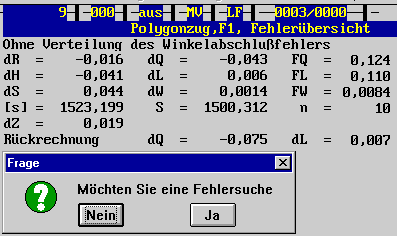

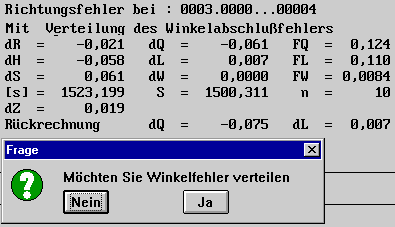

Dabei bedeuten die einzelne Angaben:


dR:	Abschlußfehler in Richtung der Rechtsachse.

dQ:	Querfehler.

FQ:	Zulässiger Querfehler.

dH:	Abschlußfehler in Richtung der Hochachse.

dL:	Längsfehler.

FL:	Zulässiger Längsfehler.

dS:	Streckenfehler.

dW:	Winkelabschlußfehler.

FW:	Zulässiger Winkelabschlußfehler.

[s]:	Summe der beobachteten Strecken.

S:	Strecke zwischen Anfangs- und Endpunkt.

n:	Anzahl der Standpunkte.

dZ:	Höhenabschlußfehler.

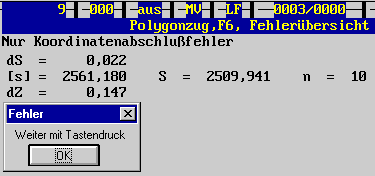

Zusäzlich werden (falls möglich) dQ und dL in der Rückrechnung bestimmt. Bekanntlich unterscheiden sich die Koordinatenabschlußfehler bei Hin- und Rückrechnung. Dies ermöglicht auch eine Suche nach groben Fehlern im Polygonzug.

Unabhängig vom Vorhandensein eines groben Fehlers fragt das Programm danach, ob es eine Fehlersuche durchführen soll oder ob normal weitergerechnet werden soll.

Falls Sie die Frage mit "Ja" beantworten, erscheint eine zusätzliche Abfrage, ob Sie die Tabelle ohne Fehlerverteilung zusätzlich ausdrucken möchten. Dies wird nur ausgeführt, wenn Sie den Druckerstatus auf "an" eingestellt haben (siehe Kap. E.2.0.2).

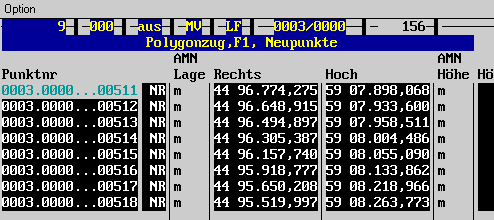

Erläuterungen zu der Tabelle Neupunkte finden Sie unter den folgenden Stichpunkten:


Punktnr	AMN Höhe	ddZ
AMN Lage	Höhe	dL
Rechts	dZV	dSgemRV
Hoch	dZR

Wenn Sie die Beschreibungen überspringen wollen, so wechseln Sie in den Abschnitt "Abschluß".

Ist mit üblichen Auswahltabelle hinterlegt.

• F6 Löschen. (siehe Kap. F.5)
• F9 Standpunkte als Freie Station speichern.
• F12 Eingabe von Zusatzinfos. Eingabe von Zusatzinfos wie Geo-Sign., Bemerkung,OSKA,Vermarkung und Bemerkung zur Vermarkung. Nähere Erläuterungen im Kap. F.3. Eventuelle Eingaben werden erst nach der Bestätigung mit "OK" übernommen.

Sie sehen dann wieder die Tabelle der Ansätze. Fahren Sie nun mit dem Abschnitt "Der nächste Schritt" fort.

Schließen Sie dagegen mit der Esc-Taste oder dem "QUIT"-Button ab, um die Berechnung der Punkte zu verwerfen, so erscheint noch eine zusätzliche Frage:

Diese Frage "Ansatzfolge abspeichern ?" hat folgenden Sinn: Manchmal soll die Berechnung der Punkte verhindert werden, weil noch irgendwelche Fehler vorhanden sind. Die Reihenfolge der Ansätze in der Tabelle der Ansatzfolge ist jedoch im Prinzip in Ordnung. Um sich die Arbeit des Neuaufbaus zu ersparen, haben Sie hier die Möglichkeit, den Ansatz "Polygonzug" als solchen zu sichern. Beantworten Sie diese Frage also mit dem Button "Ja".

Sortieren Sie die "Polaren Standpunkte" hinter die Satzmessungen und zusätzlich den gerade erzeugten "Polygonzug" hinter die Satzmessungen.

Dadurch erreichen Sie bei der Durchrechnung des Stapels folgende Reihenfolge:

• Festpunkteingabe.
• Satzmessung mit Ausdruck der Winkel- und beobachtungsbücher.
• Polygonzug.
• Polare Standpunkte mit normalen Polaren Neupunkten.

• Die Punktkennzeichen stimmen nicht exakt überein.

Um aus den Ansätzen "Polarer Standpunkt" die korrekten Beobachtungen heraussuchen zu können, ist das Programm darauf angewiesen, daß "Anschlußpunkt des ersten Standpunktes" gleich "zweiter Standpunkt" gilt. Die Zuordnung erfolgt mit den 13 bzw. 14 Stellen des Punktkennzeichens. Diese müssen jeweils exakt übereinstimmen. Sie erkennen einen solchen Fehler am Eintrag "nicht da" in der Tabelle der Ansatzfolge.
• Es fehlen Beobachtungen.

Es fehlen die notwendigen Beobachtungen zwischen den Standpunkten bzw. zu den Anschlußpunkten. Meist ist dies die Strecke.
• Die Anschlußpunkte sind nicht in der richtigen Klasse.

Die Kodierung der Punkte in Klassen innerhalb des Programms "Satzmessung" muß so erfolgen, daß die Auswertung per Ansatz "Polarer Standpunkt" oder "Freie Stationierung" erfolgen kann.
Dies bedeutet, daß die Beobachtungen zu den benachbarten Polygonzügen in Klasse "1" sein sollten. Bei den inneren Punkten muß dies nicht unbedingt sein, da das Programm "Polygonzug" ja den Begriff "Neupunkt" für alle "inneren" Polygonpunkte belegt.
Wichtig ist die korrekte Kodierung am Anfangs- und am Endpunkt, damit die Abrisse korrekt gerechnet werden können.
• Die Reihenfolge stimmt nicht.

Beim Aufbau des Polygonzuges müssen Sie auf die Reihenfolge achten, was ja an sich klar ist. Sie erkennen einen Fehler am Eintrag "nicht da" in der Tabelle der Ansatzfolge.

• Zusammenstellung der Beobachtungswerte.
• Zusammenstellung der Berechnung mit wichtigen Zwischenwerten.
• Zusammenstellung der Neupunkte.
