GeoCAD-R
E.2.0
 Option
Stichworte Zweck, Vorausetzung, Ablauf, Aufruf, Eingabemaske,Anwendertip
Zweck Hier stellen Sie wesentliche Grundeinstellungen für die weitere Arbeit ein: Nach Aufruf eines Projektes wird diese Routine automatisch mit den Vorgabewerten aufgerufen.
Voraussetzung Sie müssen ein Projekt aktiviert haben, damit der Menüpunkt freigeschaltet ist (siehe Kap. E.1.1.1 oder Kap. E.1.1.2).
Ablauf Sie rufen im Hauptmenü "Option" den Unterpunkt "Option" auf.
Aufruf Aufruf Option (3 KB)
Eingabemaske Nach Aufruf des Menüpunktes wird eine Eingabemaske geöffnet:

Eingabemaske (10 KB)
Bedienungsmodus Der Bedienungsmodus kann matrixartig ausgewählt werden:

Ohne Drucker Mit Drucker
Dialog 2 (Vorgabe) 1
Stapel 3 4

Vorsicht: Der Druckerstatus steht nach einem Durchlauf "Mit Drucker" auf "an" (siehe Kap. E.2.0.2).
Dialog Dialog heißt, daß Sie im Wechselspiel mit dem Programm Berechnungen eingeben oder wieder aufrufen, editieren und ähnliches.
Stapel Stapel heißt, daß bereits vorhandene Berechungsabläufe noch einmal abgearbeitet werden. Dazu wird vorher die Punktdatei gelöscht. Einzige Ausnahme bildet hier der Stapel "Berechnungsbücher".  Anschließend werden Sie lediglich noch nach dem Lagestatus gefragt, für den die Berechnung ausgeführt werden soll.

Dieser Modus sollte nicht bei einer ersten Berechnung bzw. Auswertung genutzt werden. D.h. z.B. sollte nach dem Einlesen von Tachymeterdateien die Erst-Auswertung von Ansätzen wie Satzmessung, etc. nicht durch diesen Menüpunkt durchgeführt werden.
Drucker Steuern Sie, ob Sie ein Druckprotokoll erzeugen möchten oder nicht.
Vollständig Bewirkt, daß jeder Ansatz komplett durchlaufen wird. Die Berechnung des Stapels wird  verlangsamt, ein anderes Ergebnis resultiert dadurch nicht. Es kann nützlich sein, wenn vorher eine Umnumerierung (siehe Kap. E.2.1.6) der Punkte (Koordinaten) durchgeführt wurde.
Art und Intensität
der Fehler-
meldungen		 Die Art und Intensität der Fehlermeldungen kann aus einer Auswahlbox gewählt werden:

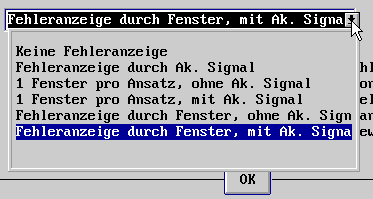

Auswahlbox Fehlermeldungen (5 KB)

Es bedeutet:

Keine Fehleranzeige - Es werden weder im Stapel noch im Dialog Fehlermeldungen angezeigt.
Fehleranzeige durch Ak. Signal - Fehler werden durch ein akustisches Signal des PC-Lautsprechers angezeigt.
1 Fenster pro Ansatz, ohne Ak. Signal - Pro Berechnungsansatz wird ein Fenster mit einer Fehlermeldung angezeigt.
1 Fenster pro Ansatz,
mit Ak. Signal		 - Pro Berechnungsansatz wird ein Fenster mit einer Fehlermeldung angezeigt. Dazu erfolgt ein akustisches Signal.
Fehleranzeige durch Fenster,
ohne Ak. Signal		 - Jeder Fehler wird durch ein Fenster angezeigt.
Fehleranzeige durch Fenster,
mit Ak. Signal (Vorgabe)		 - Jeder Fehler wird durch ein Fenster angezeigt. Dazu erfolgt ein akustisches Signal.

Bedeutung der
Fehlermeldung		 Als Fehler zählen dabei insbesondere Überschreitungen der Fehlergrenzen und von Wertebereichen. In den Fenstern werden die Art des Fehlers und beschreibende Werte angezeigt. Diese Fenster müssen jeweils mit OK bestätigt werden.

Um bei Fehlerhäufungen nicht mit Fehlermeldungen übeschüttet zu werden, ist eine Option: "Nur eine Fehlermeldung pro Ansatz" verfügbar.

Sämtliche Überprüfungen werden in der Tabelle der Fehlermeldungen (Kap. E.2.6.8) festgehalten. Diese wird jedoch nicht projektbezogen geführt und ist daher nur nach einem Stapellauf aktuell.

Die Einstellung wird in der Datei WIN.INI im Windows-Verzeichnis in der Sektion [GCR_WIN] unter "Fehlermodus" festgehalten und beim nächsten Aufruf wieder vorgegeben.

Beispiel:
[GCR_WIN4]
Fehlermodus=6
Art der Ansätze Geben Sie an, welche Berechnungen im Stapel berücksichtigt werden sollen. In der Regel lassen Sie das Feld "sämtliche Berechnungen" angekreuzt. Dann werden alle Berechnungen durchgeführt (Vorgabe).

Markieren Sie eines der anderen Felder, so werden auch nur die Berechnungsansätze im Stapel durchgerechnet, die von Ihnen ausgewählt wurden. Voraussetzung: Das Feld "sämtliche Berechnungen" ist nicht mehr angekreutzt.
Seitennr. Geben Sie hier die Nummer der letzten gedruckten Seite an. Bei Beginn also eine "0". (Vorgabe=0)
Die Variante
der Kopfzeilen,
mit der
begonnen wird.		 Sie können mehrere Varianten für Kopfzeilen definieren (Kap. E.1.2.2.B). Innerhalb des Stapel kann die Kopfzeile dann wechseln (Kap. E.2.6.7). (Vorgabe=0)
Automatische
Aktionen
nach Drücken
von OK		 Nach Bestätigen der Maske finden folgende Aktionen statt:
  • Die Tabelle der Lagestaten wird geöffnet. Sie müssen den gewünschten Lagestatus auswählen.
  • Die Projektdateien werden gebunden.
Bei Auswahl eines Stapelmodus:
  • Der Satzzeiger der Tabelle der Ansätze wird auf den Anfang verschoben.
  • Die Tabelle der Fehlermeldungen wird gelöscht.
  • Sie werden nach dem Lagestatus gefragt, in dem gerechnet werden soll.

    • Je nach Auswahl des Berechnungen finden zusätzliche Aktionen statt:
Alle Berechnungen Sämtliche Punkte im gewählten Lagestatus werden gelöscht.
0 Festpunkte Nur die Festpunkte im gewählten Lagestatus werden gelöscht.
2  Punkte, die mit Programmen dieser Gruppe gerechnet wurden, werden im gewählten Lagestatus gelöscht.
3 Punkte, die mit Programmen dieser Gruppe gerechnet wurden, werden im gewählten Lagestatus gelöscht.

Weiter Stapelmodus:

  • Die Datei zur Steuerung der Liste zum Fortführungsriß bzw. Doppelmessung wird gelöscht.
Immer:
  • die Datei der Reservierten Punkte wird aktualisiert ?
  • Die Vorgaben für die Numerierungsbezirke werden auf den ersten Punkt der Punktdatei gesetzt.
Stapelmodus: Der Stapel wird gestartet.
  • Sollte unter Druckereinrichtung die Option genutzt worden sein den Druck in eine Datei umzuleiten (siehe Kap. E.1.4), so erscheint an dieser Stelle eine Abfrage:

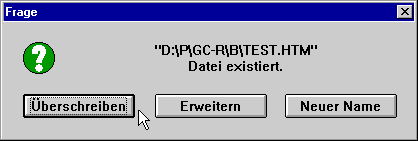

    • Abfrage nach der Datei (4 KB)

    Die Abfrage öffnet sich nur bei der Existenz der Ausgabedatei (siehe Kap. E.1.4). Die drei Buttons sind selbsterklärend.

Dialog: Die Menüpunkte für die Berechnungen werden freigegeben.
Anwendertip Sollte in der Tabelle der Ansätze ein Ansatz markiert (siehe Kap. F.1.1) worden sein, so wird eine Stapelberechnung nur bis zu diesem markierten Ansatz durchgeführt.
