Einrechnen in eine Gerade | |
| Stichworte | Zweck, Voraussetzung, Ablauf, Aufruf, Eingaben, Neupunkte, Besonderheiten, Option, Ausdruck | |||||||||
| Zweck | Rechnet Punkte, die z. B. polar aufgenommen wurden, zwangsweise in eine Gerade. Dabei wird das bisherige Ordinatenmaß mit ausgegeben. | |||||||||
| Voraussetzung | Es muß der Anfangs- und der Endpunkt der Geraden mit verschiedenen ebenen oder räumlichen Koordinaten im aktuellen Lagestatus vorhanden sein. | |||||||||
| Ablauf | Sie rufen im Menü unter "Standard" den Punkt "D Einrechnen in Gerade" auf. | |||||||||
| Aufruf |  |
|||||||||
| Neuer Ansatz | Nachdem Sie den Menüpunkt ausgewählt haben, erscheint die
Tabelle der Ansätze (siehe Kap. F.1.1).
Dort legen Sie über den Button "Neuer Ansatz" (siehe Kap. F.1.2)
einen neuen Ansatz "Einrechnen in eine Gerade" an. Es wird das Fenster
Einrechnen
in eine Gerade geöffnet.
Oder Sie wählen einen bereits vorhandenen Ansatz aus (siehe Kap. F.1.3). |
|||||||||
| Eingaben
(Stand- und Zielpunkt) |
Die Tabelle "Einrechnen in Gerade, Bezugsgerade":
Die Eingaben und Berechnungen gestalten sich in gleicher Weise wie bei dem Ansatz "Orthopolarpunkt" (siehe Kap. E.2.2.1). Nach Bestätigung der Eingaben mit "OK" wechselt das Programm in die Eingabemaske der Neupunkte. |
|||||||||

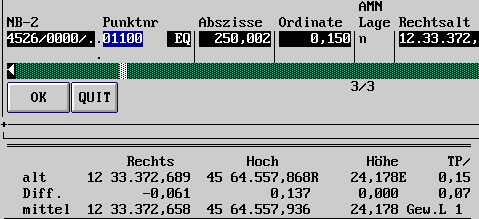

| Neupunkte | Geben Sie nun die Punktnummern der einzurechnenden Punkte ein. Sie
sehen im Feld Ordinate den derzeitigen Abstand von der Geraden. Unterhalb
der Tabelle sehen Sie die entsprechende Differenz der Koordinaten.
Wenn Sie den Cursor mit den Pfeiltasten Ihrer Tatatur nach Rechts bewegen,
werden alle weiteren Anzeigen sichtbar. Die Spaltenüberschriften im
einzelnen:
|
|||||||||
| NB-2 | Die Überschrift dieser Spalte ist von der Ländereinstellung des gerade aktiven Projektes abhängig, zu erkennen an der Anzeige am oberen Bildrand (siehe Kap. D.5). Diese Spalte ist ein reines Anzeigefeld. Sie wird durch die Eingabespalte "Punktnr" belegt. | |||||||||
| Punktnr | Hier tragen Sie Ihre gewünschte Punktnummer ein (siehe auch Eingabe einer Punktnummer, Kap. D.5.3). Hinter der Punktnr wird die Höhen- und Lagegenauigkeitsstufe angezeigt (hier: EQ). | |||||||||
| Abszisse | In dieser Spalte wird Ihnen das Abszissenmaß bezogen auf die Gerade (Stand-, Zielpunkt) angegeben. | |||||||||
| Ordinate | In dieser Spalte wird Ihnen zunächst das Ordinatenmaß bezogen auf die Gerade (Stand-, Zielpunkt) angegeben. Dies ist nur der Fall, wenn der Ansatz zum ersten Mal aufgerufen wird (siehe Besonderheiten). | |||||||||
| AMN Lage | Im Feld „AMN-Lage“ geben Sie am besten ein kleines "n" für "unbedingt neu" ein. Damit werden die Punkte auf jeden Fall in die Gerade gerechnet. Das Feld ist mit der Auswahlmaske für die "Alt-Mittel-Neu" Entscheidung hinterlegt. Aufruf: Im Feld die ENTER-Taste betätigen. | |||||||||
| Rechtsalt, Hochalt | Hier werden Ihnen die "alten" Koordinaten angezeigt. | |||||||||
| Rechts, Hoch | Die Koordinten des eingerechneten Punktes werden in diesen Spalten angezeigt. | |||||||||
| Besonderheiten | Wenn ein solcher Ansatz korrekt abgeschlossen ist (mit "OK"), in der
Spalte "AMN" eine andere Entscheidung
als "A" oder "a" eingetragen ist und danach nochmals aufgerufen wird, sind
die Ordinatenwerte in der Eingabemaske der Neupunkte alle gleich "Null",
da die Punkte schon einmal in die Gerade eingerechnet wurden.
Dieses Verhalten ergibt sich aus der Konzeption des Gesamtprogramms und ist im Prinzip so gewollt. Um später im Ausdruck korrekte Ergebnisse zu erhalten, müssen Sie den Stapel noch einmal durchlaufen lassen (siehe Kap. E.2.0). |
|||||||||
| Option
(Neupunkte) |
Die Tabelle "Neupunkte" hat folgende Optionen (siehe oberen linken Bildrand): | |||||||||
| Löschen | Siehe auch Kap. F.5.
Diese Option fungiert als Umschalter. Wiederholtes Ausführen wechselt den Status der Löschung. |
|||||||||
| Hole Punkte
über Abstand |
Diese Option ermöglicht Ihnen automatisch alle Punkte anzeigen
zulassen, die ein bestimmtes Abstandsmaße von der Standpunkt - Zielpunktlinie
haben.
Danach öffnet sich die Maske des Punktfilters (siehe Kap. F.2), den Sie zusätzlich zur Auswahl eines Punkthaufens nutzen können. Nachdem alle Eingaben getätigt sind, werden die von Ihnen gewählten Punkte in der Eingabemaske der Neupunkte angezeigt. |
|||||||||
| Wechsle Ordnug | Die standardmäßige Eingabereihenfolge ist die der getätigten
Eingabe. Eine mehrmalige Anwendung dieser Option hat zur Folge, daß
die Eingabereihenfolge zwischen drei Modi wechselt.
Welche der drei Modi gerade eingestellt ist, erkennen Sie an der Anzeige unter der Neupunktberechnungsmaske. |
|||||||||
| Gruppe | 3 | |||||||||
| Höhenstatus | ohne | |||||||||
| Ausdruck | Noch nicht Vorhanden ! |
