GeoCAD-R
E.1.2.2.9
 Signatur-Umsetzung
Stichworte Zweck, Voraussetzung, Bemerkungen, Ablauf, Aufruf, Eingaben, Option, Datei, Die Tabelle, Eingabefelder, Ergebnis, Anwendungstip, Dateien, Länderabhängigkeit
Zweck Diese Tabelle dient der Definition einer Umsetzung zwischen Signaturen in externen Koordinatendateien und GeoCAD-R. Sie wird z.B von folgendem Programmpunkt benutzt:

Allgemeine Koordinaten Datei einlesen Kap. E.2.1.1.1. Dabei ist in der Beschreibungstabelle der Koordinatendatei (siehe Kap. F.4.2) die hier erstellte Signaturdatei einzutragen.
Voraussetzung Sie müssen zwei Listen vorhalten:
  1. Die Liste der Signaturen, die in der einzulesenden Datei benutzt werden und
  2. Die Liste der Signaturen, in die diese umgesetzt werden sollen.
Bemerkungen Sie haben drei Möglichkeiten, eine Datei zu bearbeiten:
  1. Sie erzeugen einer neue, leere Datei und füllen diese dann mit Daten auf.
  2. Sie erzeugen eine neue Datei auf der Basis einer bereits vorhandenen Datei als Muster
  3. Sie bearbeiten eine bereits vorhandene Datei.

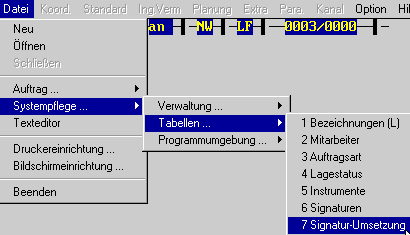

Ablauf Sie rufen im Menü "Datei/Systempflege/Tabellen ..." den Punkt "Signatur-Umsetzung" auf.
Aufruf Aufruf Signatur-Umsetzung (7 KB)
Eingaben Nach Auswahl des Menüpunktes werden Sie nach der Vorlagendatei gefragt. Lassen Sie dieses Feld frei, wählen Sie die Bearbeitungsvariante 1. Geben Sie einen vorhandenen Dateinamen ein, so wählen Sie die Bearbeitungsvarianten 2 oder 3.
Datei Nach Aufruf des Menüpunktes erscheint folgendes Fenster:

Auswahl einer Musterdatei (7 KB)

Es wird vom Programm das GC-R\SYS-Verzeichnis zwingend vorgegeben. Sollten Sie z.B. hier die schon vorhandene Datei GRI.SGN auswählen, so öffnet sich eine Tabelle mit Daten. Ein Abbrechen der Auswahl bewirkt ein Öffnen einer "leeren" Signaturdatei.

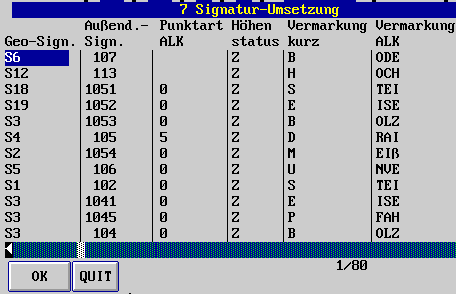

Die Tabelle Danach öffnet sich dieses Bild:

Die Tabelle (8 KB)

Wenn Sie sich mit dem Cursor nach rechts bewegen, sehen Sie eine weitere Angabe (Bezeichnung).
Option Am oberen Bildrand finden Sie den Menüpunkt "Option".

Option (3 KB)

Hier haben Sie die Möglichkeiten:

  • Mit dem Unterpunkt "F6 Löschen" einen markierten (ausgewählten) Eintrag aus der Tabelle zu entfernen. Dies wird dann am unteren Bildrand durch die Meldung "gelöscht" dokumentiert. Diese Taste fungiert als Umschalter. Wiederholtes Drücken hebt den Löschstatus auf.
  • Mit dem Unterpunkt "F7 Ausdruck" die Tabelle der Signatur-Umsetzung auszudrucken. Voraussetzung für den Ausdruck ist aber, daß Sie im Programm den Druckerstatus "an" gewählt haben (siehe Kap. E.2.0.2). Tip: Mit der Tastenkombination "Umschalt (Shift) + F7" können Sie den Druckmodus auf "an" stellen.
Die Funktionen der Unterpunkte können natürlich auch mit den Tasten F6 und F7 ausgeführt werden.
Die Eingabefelder Die Spalten im einzelnen:

Geo-Sign Vermarkung kurz
Außend.-Sign. Vermarkung ALK
Punktart ALK Bezeichnung
Höhenstatus
Geo-Sign Die Geo-Signatur, wie sie in der internen Datei gespeichert wird.
Außend.-Sign. Die Signatur, wie sie in der externen Datei gespeichert ist.

Es ist darauf zu achten, daß in der Beschreibungstabelle (siehe Kap. F.4.2) in der Spalte GeoSign Von, -Anzahl die korrekte Eintragung vorgenommen wurde. In den Spalten Auß.Code Von, -Anzahl sollte eine "0" eingetragen sein.
Punktart ALK Die Punktart wird z. Zeit nicht benutzt.
Höhenstatus Eigentlich Höhengenauigkeitsstufe. Beim Lesen wird den Punkten diese Höhengenauigkeitsstufe mitgegeben.
Vermarkung
kurz		 Wird zur Zeit nicht ausgewertet.
Vermarkung
ALK		 Wird zur Zeit nicht ausgewertet.
Bezeichnung Eine textliche Beschreibung der Signatur.
Ergebnis Mit "QUIT" (ESC) verlassen Sie die Tabelle ohne eine Übernahme eventueller Eingaben und befinden sich danach wieder im Hauptmenü. Wenn Sie die Tabelle mit OK (F3-Taste) beenden, werden Sie wieder in einem Windows-Fenster (vgl. Datei) nach dem Namen der Signaturdatei gefragt.

Wiederum ist das GC-R\SYS-Verzeichnis zwingend vorgegeben. Die so definierte Tabelle liegt als ASCII-Datei vor.
Anwendungstip Verwechseln Sie diese Tabelle nicht mit der Signaturtabelle aus Kap. E.1.2.2.8, die beim Einlesen von Meßwertdateien benutzt wird.
Dateien Folgende Dateien sind betroffen:
  •  SYS\????????.???
Dabei bedeutet
  • SYS der Pfad, in dem die Systemdateien abgelegt sind
  • ????????.???: der von Ihnen eingegebene Dateiname.
Länder-
abhängigkeit		 Keine
