Diese werden insbesondere in den Programmteilen "Einlesen einer Koordinatendatei" (Kap. E.2.1.2.2) und "Allgemeine Punktdatei erstellen" (siehe Kap. E.2.1.7.1) benötigt.

Einlesen:

1.	Die Datei muß im sog. ASCII-Code vorliegen.
2a.	Die Inhalte müssen spaltenfest vorliegen. D.h. Punktkennzeichen, Koordinaten und weitere Informationen müssen in einer Zeile und in festen Spalten stehen.
2b.	Die Spaltenpositionen müssen bekannt sein oder ermittelt werden. Dabei gibt es bei den Punktkennzeichen eine besondere Regelung.
3.	Sie nutzen die Delimiter-Einstellungen. D.h. die Position der einzulesenden Werte (Punktnummer, Rechts- bzw. Hochwert, etc.) sind  nicht spaltenorientiert, sondern z.B. kommasepariert.
4.	Sonderzeichen in der Punktnummer, wie z.B. "." und "," und "/" und "\" werden nicht berücksichtigt. Daher kann es zu Fehlinterpretationen der Punktnummern beim Einlesen kommen.

Auslesen: keine

Achtung: Aufgrund gewisser Unterschiede in der Interpretation können Sie jedoch nicht in jedem Fall die gleiche Beschreibungszeile zum Schreiben und zum Lesen benutzen. Wichtig: Einlesebeschreibungen, die einen Eintrag in der Spalte Delim haben werden bei der Auslesebeschreibung nicht angezeigt.

In den folgenden Beschreibungen wird jedoch explizit auf die Unterschiede hingewiesen.

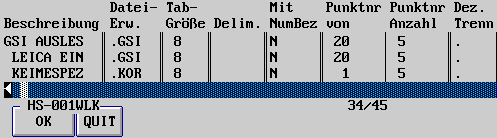

Die Überschrift variiert natürlich zwischen den gerade ausgewählten Programmpunkten. Über die Pfeiltasten Ihrer Tastatur erreichen Sie die weiteren Eingabespalten.

Dieses Feld wird auch zum suchen eines Formates genutzt. Tippen Sie über ein schon vorhandene Formatbeschreibung das Gesuchte ein und beenden Ihre Eingabe mit der RETURN-Taste. Falls das eingegebene Format existiert, wechselt das Cursorzeichen direkt in die entsprechende Zeile.

Es ist gewährleistet, daß beim Übertippen eines Formates kein Vorhandenes überschrieben wird bzw. verloren geht.

Auslesen: Die Dateierweiterung erscheint in der nachfolgenden Maske zur Abspeicherung der Ausgabedatei als Vorgabe. Sie können jedoch jede beliebige andere Dateierweiterung benutzen.

Auslesen: nicht vorhanden !

Die beliebtesten Trennzeichen sind Semikolon ";" und Komma ",". Ein Leerzeichen " " als Begrenzungszeichen wird durch ein "\" eingegeben.

Beispiel:
"/,/" bedeutet: Leerzeichen-Komma-Leerzeichen


Auslesen: nicht vorhanden !

Auslesen: Tragen Sie hier ein "J" ein, wenn die Feldlänge auch den Numerierungsbezirk beinhalten soll. Dann können Sie Zahlen unter "Punktnr Anzahl" größer als "5" eintragen. Unter "NB-1 Von" und "NB-2 Von" sollten Sie dann nichts eintragen.

Auslesen: Die Spalte, in der die Punktnr eingetragen werden soll.

Auslesen: Ist die Anzahl größer als 0 (Maximalwert 5), so ist die Ausgabe zusätzlich von NB-2 Anzahl abhängig:

Ist "NB-2 Anzahl" größer oder gleich Null, erfolgt eine rechtsbündige Ausgabe ohne führenden Nullen. Führende Nullen können durch Ergänzen der Maske erzeugt werden.

Ist "NB-2 Anzahl" kleiner als Null, werden NB-2 und Punktnr erst intern zusammengefaßt.  Ist zusätzlich auch "NB-1 Anzahl" kleiner als Null, wird dieser noch davor gesetzt. Dann werden führende Nullen entfernt. Danach werden die rechten "Punktnr Anzahl" Stellen ausgegeben. Siehe auch Beispiel Fortl. Nr.

Auslesen: Das Trennzeichen für Dezimalstellen von Rechts, Hoch bzw. Höhe. Üblich ist der Punkt ".". Zur Übergabe in WINDOWS-Programm wie z.B. Excel muß jedoch häufig ein Komma "," benutzt werden.

Auslesen: Die Spalte, in der die Ausgabe des Rechtswertes beginnt. Die Ausgabe erfolgt immer rechtsbündig.

Auslesen: Die Anzahl der Spalten, in der die Ausgabe des Rechtswertes erfolgt. Maximalwert: 20

Auslesen: Falls in der Maske in dem Bereich, der durch "von" und "Anzahl" angegeben ist, ein Dezimalpunkt "." eingetragen ist, so bestimmt diese Position die Nachkommastellen. Ansonsten wird die hier eingegebene Anzahl genommen. Davon unberührt ist das Trennzeichen, wie es ausgegeben wird.

Auslesen: Die Position, auf der die interne Lagegenauigkeitsstufe ausgegeben wird. Wird nur benutzt, wenn diese Datei wieder in GeoCAD-R eingelesen werden soll. Über die Tabelle "Lagegenauigkeit" Kap. E.1.2.2.D.4 erfolgt eine Umsetzung in "Lage-Genau".

Achtung: Lage-Genau hat Vorrang vor "E".

Auslesen: Die Position, auf der die interne Höhengenauigkeitsstufe ausgegeben wird. Wird nur benutzt, wenn diese Datei wieder in GeoCAD-R eingelesen werden soll. Über die Tabelle "Höhengenauigkeit" Kap. E.1.2.2.D.6 erfolgt eine Umsetzung in "Höhen-Genau".

Achtung: Höhen-Genau hat Vorrang vor "N".

Wird nur beachtet, wenn kein Dezimaltrennzeichen vorhanden ist.


Auslesen: Mit diesem Faktor werden die Lagekoordinaten Rechts und Hoch multipliziert, bevor sie ausgegeben werden. Dadurch können Dateien ohne Dezimaltrennzeichen geschrieben werden.

Auslesen: Mit diesem Faktor wird die Höhenkoordinate multipliziert, bevor sie ausgegeben wird. Dadurch können Dateien ohne Dezimaltrennzeichen geschrieben werden.

Auslesen: Die Spalte, in der die Katasterpunktart, das ist ein Teil des Punktkennzeichens, ausgegeben wird. In Kapitel E.1.2.2.4 werden diese Punktarten definiert.

Die Angabe ist nicht unbedingt erforderlich, wenn die Eigenschaften des Feldes "Maske" ausgenutzt werden.


Auslesen: nicht vorhanden !

1. Eine positive Zahl bewirkt, daß bis zur angegeben Zeile gelesen wird.
2. Eine negative Zahl bewirkt, daß vom Ende her gezählt die angegebene Zahl von Zeilen ignoriert wird.
3. Eine 0 bewirkt, daß bis zum Ende der Datei gelesen wird.

Auslesen: nicht vorhanden !

Auslesen: Falls Sie hier eine Zeilenlänge angeben, wird eine Datei ohne Zeilenendezeichen ( CHR(13) + CHR(10) = CR+LF ) erzeugt.

Geben Sie hier eine "0" ein, dann gibt es zwei Möglichkeiten:

1. In der Maske ist ein "\". Dann wird an dieser Stelle die Zeile abgeschnitten.
2. Ansonsten wird die Zeile nach dem letzten Ausgabezeichen beendet.

1. Die Eingabe von "J" bewirkt, daß die gelesenen Punkte automatisch anhand der Einstellung des Numerierungsbezirkes (siehe Kap. E.1.2.1.3) numeriert werden. Ausnahme: In der Tabelle der Punktarten ist für die jeweilige Punktart das Numerieren im Planquadrat ausgeschlossen. Siehe auch Kap. E.1.2.2.4, Feld "Immer LF".
2. Die Eingabe von "N" bzw. das Leerbelassen bewirkt keine Aktion.

Auslesen: nicht vorhanden !

Einlesen: Die Stelle, von der an der erste, linke Teil des Numerierungsbezirks geschrieben wird. Auch bei einer Eingabe von "0" wird "NB-1 Anzahl" beachtet.

Anmerkung: Eine Eingabe wird nur beachtet, wenn Autom. Num (GK) = "N" und Mit NumBez = "N" ist. Ansonsten werden die dort beschriebenen Mechanismen zum Auffüllen von NB-1 und NB-2 benutzt.


Auslesen: Die Stelle, von der an der erste, linke Teil des Numerierungsbezirks geschrieben wird. Die Ausgabe ist teilweise abhängig von der Einstellung "Mischen NB (J/N)" und "Mischen NB (RH/HR)" und von der Art der Numerierung ("D ","LF" usw., siehe Kap. E.1.2.2.6). Weitere Hinweise unter Beispiele. Sie brauchen hier nichts eintragen, wenn oben "Mit NumBez" auf "J" steht und "NB-2 Anzahl" und "NB-1 Anzahl" negativ sind.

Einlesen: Die Anzahl der Einlesestellen für den ersten, linken Teil des Numerierungsbezirkes.

Wenn Sie unter "NB-1 von" eine "0" eingeben und hier eine Zahl ungleich "0" eingeben, ergibt sich folgende Regelung:

• Bei der Numerierungsart "LF" (siehe Kap. E.1.2.2.6) wird die Gemarkungskennziffer eingetragen.
• Ansonsten wird der in der Tabelle der Katasterämter (siehe Kap. E.1.2.1.3) eingetragene NumBez eingetragen.

Auslesen: Die Anzahl der Ausgabestellen für den ersten, linken Teil des Numerierungsbezirkes.

Bei unveränderter Ausgabe und positivem Wert erfolgt die Ausgabe mit der angegebenen Anzahl von Stellen, gezählt von rechts.

Bei unveränderter Ausgabe und negativem Wert werden erst NB-1, NB-2 und Punktnr intern zusammengefaßt, dann führende Nullen eliminiert. Dann erst erfolgt die Ausgabe. Dadurch wird die Ausgabe von fortlaufenden Punktnummern ermöglicht, die auch mehr als 5 Stellen haben können.

Einlesen. Die Stelle, von der an der zweite, rechte Teil des Numerierungsbezirks geschrieben wird. Auch bei einer Eingabe von "0" wird "NB-2 Anzahl" beachtet.

Siehe die Anmerkung unter "NB1 von".


Auslesen: Die Stelle, von der an der zweite, rechte Teil des Numerierungsbezirks geschrieben wird. Die Ausgabe ist teilweise abhängig von der Einstellung "Mischen NB (J/N)" und "Mischen NB (RH/HR)" und von der Art der Numerierung ("D ","LF" usw., siehe Kap. E.1.2.2.6). Weitere Hinweise unter Beispiele. Sie brauchen hier nichts eintragen, wenn oben "Mit NumBez" auf "J" steht und "NB-2 Anzahl" und "NB-1 Anzahl" negativ sind.

Einlesen: Die Anzahl der Ausgabestellen für den zweiten, rechten Teil des Numerierungsbezirkes.

Wenn Sie unter "NB-2 von" eine "0" eingeben und hier eine Zahl ungleich "0" eingeben, ergibt sich folgende Regelung:

• Es wird der aktuelle NB-2 eingetragen.

Auslesen: Die Anzahl der Ausgabestellen für den zweiten, rechten Teil des Numerierungsbezirkes.

Bei unveränderter Ausgabe und positivem Wert erfolgt die Ausgabe mit der angegebenen Anzahl von Stellen, gezählt von rechts.

Bei unveränderter Ausgabe und negativem Wert werden erst NB-1, NB-2 und Punktnr intern zusammengefaßt, dann führende Nullen eliminiert. Dann erst erfolgt die Ausgabe. Dadurch wird die Ausgabe von fortlaufenden Punktnummern ermöglicht, die auch mehr als 5 Stellen haben können.

Auslesen: Ja/Nein Eingabefeld. Diese Einstellung ist nur relevant, wenn die Art der Numerierung auf "D " steht. Sie bestimmt zusammen mit "Mischen NB Art" die Zusammensetzung des Numerierungsbezirks bei der Ausgabe.

Laut ALK-Definition werden die Numerierungsbezirke wie folgt gebildet:

• NB-1 Die ersten vier Stellen des Rechtswertes.
• NB-2 Die ersten vier Stellen des Hochwertes.

• NB-1 die ersten beiden Stellen des Rechtswertes und dann die ersten beiden Stellen des Hochwertes und
• NB-2 die dritte und vierte Stelle des Rechtswertes und dann die dritte und vierte Stelle des Hochwertes enthält. (Wenn überhaupt!)

Hier können Sie die Ausgabe von dieser Voreinstellung unabhängig einstellen. Bei allen anderen Numerierungen erfolgt die Ausgabe unverändert.

Normalerweise enthält dieses Feld ein "J".

Beispiel:


Ausgang:	Rechts	Hoch
	2522123,32	5611321,32
a)	Mischen = "J"	Art = "RH"	2556	2211
b)	Mischen = "N"	Art = "RH"	2522	5611
c)	Mischen = "J"	Art = "HR"	5625	1122
d)	Mischen = "N"	Art = "HR"	5611	2522

Auslesen: Stellen Sie hier ein, wie bei der Nummerierungsart "D " die Ausgabe der Numerierungsbezirke NB-1 und NB-2 erfolgt. Siehe auch oben.

Das Eingabefeld ist mit einer Tabelle hinterlegt. Die Anwahl kann entweder durch die Betätigung der ENTER-Taste oder durch Doppelklick mit der Maus ausgeführt werden.

Normalerweise enthält dieses Feld ein "RH".

Auslesen: Die Spalte, in der die Bemerkung ausgegeben wird. Es ist die Bemerkung, die in der Tabelle "Punktbeschreibung" eingegeben wurden.

Auslesen: Die Anzahl der Stellen für die Bemerkung.

Dabei wird jede Position in der Maske, die ungleich einer Leerstelle " " ist, mit der entsprechenden Position in der gerade aktuellen Zeile der einzulesenden Datei verglichen. Nur wenn vollständige Übereinstimmung herrscht, wird die Zeile eingelesen. Daher kann es notwendig sein, für das Lesen und das Schreiben eines bestimmten Formates unterschiedliche Masken zu benutzen. Dazu werden dann zwei Zeilen in der Tabelle angelegt.

Zur Unterstützung können mit F8 Zählziffern eingefügt werden, die anschließend sorgfälltig gelöscht werden müssen.


Auslesen: Die Maske hat vielfältige Aufgaben:

• Belegen von Spalten mit festen Vorgabewerten
• Erzeugen von führenden Nullen
• Festlegen der Position des Dezimaltrennzeichens
• Festlegen der Zeilenlänge

Verschiedene Formate, z.B. die Datenart 001, das Format ZEISEE REC500 bzw. Rec 5E, LEICA GSI, verlangen spezifische Zeichen in bestimmten Spalten. Die Datenart 001 verlangt z.B. "001" in den ersten 3 Spalten. ZEISS verlangt "X", "Y" bzw. "Z" in bestimmten Spalten. Diese Zeichen müssen in der Maske fest vorgegeben werden. Zur Unterstützung können mit F8 Zählziffern eingefügt werden.

Erzeugen von führenden Nullen.

Die Ausgabe von Punktnr. und Numerierungsbezirken erfolgt in der Regel ohne führende Nullen. Sollen dennoch führende Nullen erzeugt werden, können diese in der Maske angegeben werden. Bei der Ausgabe werden nur die Positionen ausgegeben, an denen von " " (Leertaste) verschiedene Zeichen ausgegeben werden sollen. Beispiel: Auszugeben "   12", Maske an der Stelle "00000", Ergebnis "00012". Eine solche Maske ist zum Einlesen nicht zu gebrauchen.

Festlegen der Position des Dezimaltrennzeichens

Ein Dezimalpunkt innerhalb der Felder für Rechts, Hoch oder Höhe ist bindend und entscheidet somit über die Gesamtbreite auch über die Anzahl der Nachkommastellen. Dies hat Vorrang über die explizite Angabe (s.a. oben).

Festlegen der Zeilenlänge

Normalerweise wird die Ausgabezeile nach dem letzten Zeichen abgeschnitten. Wünschen Sie jedoch abschließende Leerzeichen, können Sie dies tun, in dem Sie ein Backslash "\" hinter das letzte auszugebende Zeichen setzen.

Achtung: Dies hat eine andere Wirkung als die explizite Eingabe einer Zeilenlänge. Diese hat in jedem Fall Vorrang, erzeugt jedoch kein Zeilenendezeichen.

Auslesen: nicht vorhanden ! Die Maske wird immer ausgegeben.

Auslesen: Die Spalte, in der die laufende Nr. ausgegeben wird.

Auslesen:  Die Anzahl für die Spalten für die laufende Nr., diese sollte max. 4 betragen. Bei einigen Dateiformaten müssen die Ausgabezeilen durchnumeriert werden.

Auslesen: Die Anzahl für die Spalten der GeoCAD-Signatur, diese sollte 8 betragen. Wird die Anzahl positiv eingegeben, gilt:

Die interne GeoCAD-Signatur wird rechtsbündig gesetzt, dann werden die rechten "Anzahl" Zeichen ausgegeben.

Die interne GeoCAD-Signatur wird linksbündig gesetzt, dann werden die linken "Anzahl" Zeichen ausgegeben.

Geben Sie keine Datei an, so wird die Signatur übernommen, wie sie ist. Der Eintrag in der Einlesedatei wird in das Feld "Auß.Code" übernommen.


Auslesen: nicht vorhanden

Auslesen: Die Spalte, in der die verwendete Außendienst-Codierung ausgegeben wird.

Wenn Sie eine "0" eingegeben haben oder die Eintragungen in der Datei leer (Blank) ist, erfolgt der Eintrag im aktuellen Lagestatus, inkl. 2AP-System.

Wenn Sie eine Spalte zum Einlesen eingegeben haben, wird in diesen Lagestatus gelesen. Es wird das 2AP-System auf Blank gesetzt.

Achtung: Nach dem Einlesen sehen Sie eventuell nicht alle eingelesenen Punkte. Dies liegt daran, daß Sie auch Punkte einlesen, die eventuell nicht im aktuellen Lagestatus liegen. Lassen Sie sich nach dem Einlesen die benutzten Lagestaten Kap. E 2.6.2 anzeigen.


Auslesen: Die Spalte, in der der Lagestatus ausgegeben wird. Diese ist per definitionem 3 Spalten breit.

Achtung: Verm.ALK hat Vorrang vor Verm.Abk. Über die Tabelle "Vermarkung" erfolgt eine Umsetzung in Verm.ALK.


Auslesen: Die Spalte, in der die abgekürzte Vermarkung ausgegeben wird. Diese ist per definitionem 1 Spalte breit.

Verm.ALK hat Vorrang vor Verm.Abk. (s. a. Achtung in Verm. Abk.).


Auslesen: Die Spalte, in der die ALK-Vermarkung ausgegeben wird. Diese ist per definitionem 3 Spalten breit.

Auslesen: Die Spalte, in der der Punktstatus ausgegeben wird. Diese ist per definitionem 1 Spalte breit.

Lage-Genau hat Vorrang vor "E". Über die Tabelle "Lagegenauigkeit" Kap. E.1.2.2.D.4 erfolgt eine Umsetzung in "E".


Auslesen: Die Spalte, in der die Lagegenauigkeit ausgegeben wird. Diese ist per definitionem 1 Spalte breit.

Die Definition der Lagezuverlässigkeit erfolgt in Kapitel E.1.2.2.D.5.

Höhen-Genau hat Vorrang vor "N". Über die Tabelle "Höhengenauigkeit" Kap. E.1.2.2.D.6 erfolgt eine Umsetzung in "N".


Auslesen: Die Spalte, in der die Höhengenauigkeit ausgegeben wird. Diese ist per definitionem 1 Spalte breit.

Die Definition der Höhenzuverlässigkeit erfolgt in Kapitel E.1.2.2.D.7.

Ist die Datei an der angegebenen Stelle leer oder haben Sie eine "0" eingetragen, wird das aktuelle Katasteramt eingetragen.


Auslesen: Die Spalte, in der die Kennung des zuständigen Katasteramtes ausgegeben wird. Diese ist per definitionem 4 Spalten breit.

Hier haben Sie die Möglichkeiten:

• Mit dem Unterpunkt "F5 Packen" die Einträge, die zum Löschen markiert sind (siehe F6 Löschen), aus der Tabelle der Beschreibungen entgültig und unwiderruflich zu entfernen.
• Mit dem Unterpunkt "F6 Löschen" einen markierten (ausgewählten) Eintrag aus der Tabelle zu entfernen. Dies wird dann am unteren Bildrand durch die Meldung "gelöscht" dokumentiert. Diese Taste fungiert als Umschalter. Wiederholtes Drücken hebt den Löschstatus auf.
• Mit dem Unterpunkt "F7 Ausdruck" die Tabelle der Ein- oder Ausleseformate in einer sehr kompakten Form auszudrucken. Voraussetzung für den Ausdruck ist aber, daß Sie im Programm den Druckerstatus "an" gewählt haben (siehe Kap. E.2.0.2). Tip: Mit der Tastenkombination "Umschalt (Shift) + F7" können Sie den Druckmodus auf "an" stellen.
• Mit dem Unterpunkt "F8 Maskenvorgabe" das Eingabefeld "Maske" mit Zählziffern  "1234567890..." forlaufend zu füllen. Ist in der Regel nur bei einer neuen Beschreibung sinnvoll.  Dies hilft beim Abzählen der Spaltenpositionen innerhalb der Maske.

1. Sie können in der Spalte Beschreibung eines der vorhandenen Formate überschreiben. Nach der Bestätigung der Eingabe mit "RETURN" befinden Sie sich am Tabellenende und können nun alle weiteren Formatbeschreibungen eintragen. Es ist gewährleistet, daß kein vorhandenes Format überschrieben wird.
2. Sie bewegen das Cursorzeichen mit der Pfeiltaste "Unten" an das Ende der Tabelle. Dort wird eine neue Formatzeile geöffnet. Sie können nun alle weiteren Formatbeschreibungen eintragen.

Diese Meldung kann auch für Formate erscheinen, die aus bestimmten Gründen beim Auslesen nicht angezeigt werden (siehe Delim.).

Das Suchen eines vorhandenen Formates wird im Abschnitt "Beschreibung" erläutert.

Die Ausgabe erfolgt getrennt für die drei Komponenten Punktnr., NB-2 und NB-1. Auslöser ist eine negative Anzahl für NB-2 bzw. für NB-1. Die Anzahl für die Punktnr. soll auf jeden Fall 5 sein.

Die drei Komponenten werden vorab intern zu einer Zeichenkette zusammengesetzt. Dann werden führende Nullen entfernt. Schließlich werden die einzelnen Komponenten wieder ausgegeben.

Beispiel:


Punktnr von	9
Punktnr Anzahl	5
NB-1 von	1
NB-1 Anzahl	- 4
NB-2 von	5
NB-2 Anzahl	- 4

Aus "0000.0048.0.19300" wird "      4819300".

Aus "0059.4020.2.00006" wird "  59402000006".

Auslesen: Wenn Sie nachstehende Koordinatenliste ausgeben möchten ->

110000+00000001 81..00+00100000 82..00+00100000 83..00+00025300
110000+00000002 81..00-00200000 82..00+00200000 83..00-00025700
110000+00000003 81..00+00300000 82..00-00300000 83..00+00031021
110000+00000004 81..00-00400000 82..00-00400000 83..00-00026310

-> müssen in der Ausgabemaske diese Einstellungen getätigt werden:


Punktnr Von	11	Höhe Von	55
Punktnr Anzahl	5	Höhe Anzahl	9
Rechts Von	23	Höhe Nachkomma	0
Rechts Anzahl	9	Maske	siehe unten
Rechts Nachkomma	0	Faktor Lage	1000
Hoch Von	39	Faktor Höhe	1000
Hoch Anzahl	9
Hoch Nachkomma	0

Maske : 110000+00000000 81..00LEICA0000 82..00LEICA0000 83..00LEICA0000 \
