GeoCAD-R
E.2.1.5.0
 Nachweis der Doppelmessung
Zweck Druckt eine Zusammenstellung der gerechneten Koordinaten mit allen Zwischenwerten und den jeweiligen Alt-Mittel-Neu-Entscheidungen. Dieser Menüpunkt legt einen Ansatz "Nachweis der Doppelmessung" an.

Die Auswahl der Punkte erfolgt wahlweise über Punktfilter (siehe Kap. F.2) oder über einen Ansatz "Punktliste" (siehe Kap. E.2.5.1). Diese Punktliste wird vorher als Ansatz auf dem Stapel abgelegt.

Die Überschrift lautet wahlweise:

  1. Nachweis der Doppelmessung
  2. Kontrolle der Absteckung durch Vergleich von Koordinaten
  3. Information zur Mittelung
  4. Rechnerische Grenzfeststellung durch Vergleich von Koordinaten
Voraussetzung Für die Punktauswahl nach Punkliste müssen Sie diese vorher erstellt haben (Kap. E.2.5.1).

Eine Stapelberechnung (siehe Kap. E.2.0) muß (fehlerfrei) durchgelaufen sein. Vergessen Sie nicht, den Drucker zu aktivieren (siehe Kap. D.5.2), da lediglich eine Druckausgabe erzeugt wird und keine Kontrolle am Bildschirm erscheint.

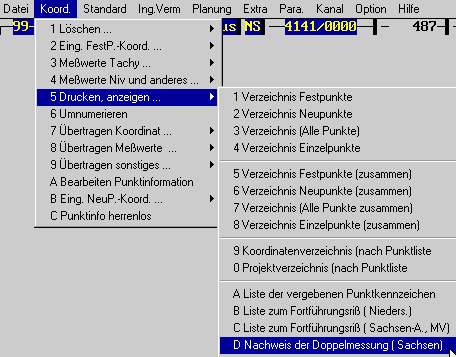

Ablauf Sie rufen im Hauptmenü unter "Koord./Drucken,anzeigen..." den Unterpunkt "D Nachweis der Doppelmessung" auf.
Aufruf Aufruf Nachweis der Doppelmessung (9 KB)

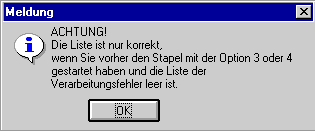

Warnung Sie erhalten einen Warnhinweis bezüglich der Stapelberechnung.

Warnhinweis (3 KB)
Neuer Ansatz Nachdem Sie den Menüpunkt ausgewählt haben, erscheint die Tabelle der Ansätze (siehe Kap. F.1.1). Dort legen Sie über den Button "Neuer Ansatz"  (siehe Kap. F.1.2) einen neuen Ansatz "Nachweis der Doppelmessung" an. Es wird das Fenster Nachweis der Doppelmessung geöffnet.

Oder Sie wählen einen bereits vorhandenen Ansatz aus (siehe Kap. F.1.3).

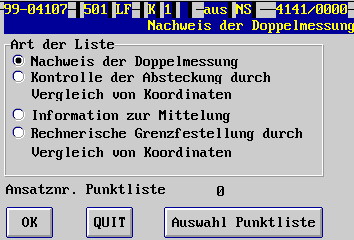

Eingabemaske Sie sehen nun die Eingabemaske, in der Sie die verschiedenen Überschriften für den Ausdruck auswählen können.

Eingabemaske (6 KB)
Verschiedene
Koordinatenfilter		 Es stehen zur Auswahl der Koordinaten, deren Nachweis der Doppelmessung Sie ausdrucken wollen, zwei Möglichkeiten zur Verfügung.
  1. Zuerst Auswahl einer Punktliste (Button anklicken), anschließend sehen Sie wieder die Eingabemaske. Wählen Sie eine der möglichen Überschriften aus und bestätigen diese mit "OK"-Button.
  2. Wählen Sie eine der möglichen Überschriften aus und bestätigung dieser Eingabemaske über den "OK"-Button, danach wird eine Punktfiltermaske geöffnet, Auswahl dieser Maske setzen.
Auswahl der
Punktliste		 Klicken Sie auf "Auswahl Punktliste", um die gewünschte Punktliste (siehe Kap. E.2.5.1) vom Stapel abzurufen. Dort werden die im Projekt vorhandenen Punktlisten zur Auswahl (siehe auch Kap. F.1.3) präsentiert.

Sie wählen die entsprechende Punktliste aus.
Auswahl des
Punktfilters		 Siehe Kap. F.2.
Ergebnis Das Ergebnis eines Ausdruckes kann so aussehen. Das Beispiel stammt aus NW.
Information zur Mittelung ( 355) LS: 077

                         Aktuelle Koordinaten            Zwischenergebnis  AMN dP    Entn. zP
Punktnr                    Rechts         Hoch         Rechts         Hoch

Objektpunkte

2556.0778.2.00316    2507.969,951 5678.687,048   2507.969,951 5678.687,048 N         342   0,070
                                                 2507.969,951 5678.687,048 N   0,000 343   0,070
2556.0878.2.00315    2508.725,515 5678.981,286   2508.725,517 5678.981,283 N         334   0,070
                                                 2508.725,515 5678.981,286 N   0,004 340   0,070
2556.0979.2.00305    2509.608,622 5679.985,406   2509.608,622 5679.985,406 N         231   0,070
2556.0980.2.00301    2509.186,259 5680.856,465   2509.186,259 5680.856,465 N         217   0,070
2556.0980.2.00302    2509.280,369 5680.653,866   2509.280,369 5680.653,866 N         219   0,070
2556.0980.2.00303    2509.392,333 5680.415,970   2509.392,333 5680.415,970 N         223   0,070
2556.0980.2.00304    2509.492,759 5680.206,410   2509.492,759 5680.206,410 N         225   0,070
  Hier ein Beispiel aus Sachsen:
Information zur Mittelung ( 88) LS: 112

                         Aktuelle Koordinaten        Zwischenergebnis     AMN TP    Entn. ZP
Punktkennzeichen       Rechts (Y)     Hoch (X)   Rechts (Y)    Hoch (X)

Objektpunkte

0059.4020.2.00042 D  5400.200,469 5664.814,794  5400.200,468 5664.814,798 N         20    0,030
                  D                             5400.200,466 5664.814,791 M   0,007 22    0,030
                  D                             5400.200,473 5664.814,792 M   0,007 24    0,030
0059.4020.2.00045 D  5400.252,957 5664.796,878  5400.252,959 5664.796,877 N         20    0,030
                  D                             5400.252,954 5664.796,879 M   0,005 24    0,030
0059.4020.2.00047 D  5400.243,994 5664.748,685  5400.243,989 5664.748,688 N         22    0,030
                  D                             5400.243,998 5664.748,682 M   0,011 24    0,030
