GeoCAD-R

E.2.1.3.7

SDR-Meßwerte

SDR-Meßwerte

Zweck Einlesen einer SDR-Meßwertdatei. Diese Datei wird von dem Datenerfassungsprogramm COMMS der Firma SOKKIA erzeugt. Das gleiche Datenformat gilt für die Versionen 2.07, 2.08, 2.09, 3.01, 3.02, 3.03, 3.04, SDRP V01.07, SDR5.

Gleichzeitig wird das Format SDR33 unterstützt. Es bietet den Vorteil des vollständigen Punktkennzeichens.

Voraussetzungen Die Daten müssen bereits für den PC verfügbar sein, d.h. auf dem PC als Datei vorliegen.

Es muß ein Record-Typ 00 vorliegen, damit die Version der Software und die Einheiten erkannt werden können.

Im RECORD-Typ 10 (JOB) muß in den Spalten 5-12 die aktuelle Gb-Nr. kodiert sein.

Ablauf Sie müssen die Rohdaten mit diesem Programm einlesen. Anschließend müssen Sie die Daten mit Hilfe der Satzmessung bearbeiten und kontrollieren. Die rechnerische Auswertung erfolgt entweder mit

oder

In Zukunft können weitere Routinen hinzukommen.

Aufruf Sie rufen im Untermenü "Eing. Meßwerte ..." den Punkt "SDR2 und SDR33" auf.

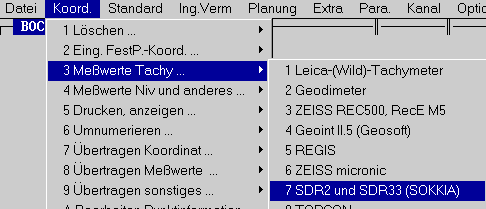

Aufruf Menüpunkt SDR-Meßwerte  6 KB
Eingaben Nach Auswahl des Menüpunktes werden Sie nach Standardeinstellungen gefragt. Dies betrifft solche Werte, die eventuell nicht kodiert sind.

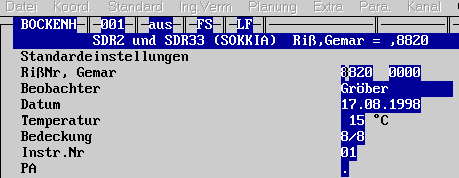

standardeinstellungen, wie NB-1, NB-2, Beobachter etc.  6 KB
Nach Auswahl des Menüpunktes wird der Name der Rohdatendatei eingegeben. In der Rohdatendatei befinden sich die Meßdaten, so wie sie aus dem Tachymeter ausgelesen wurden. Wird abgebrochen, gelangt man wieder ins Programm-Menü.

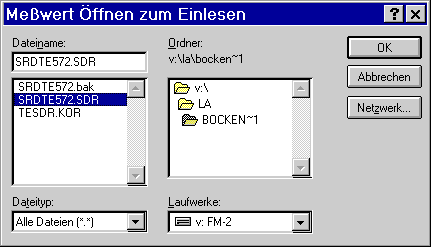

Auswahl der Meßwertdatei  7 KB
Der
Einlesevorgang
Unmittelbar nach Bestätigen mit der Eingabetaste sehen Sie, wie die Datenblöcke angezeigt werden.

Falls in der Datei vorhandene Signaturcodes noch nicht in der Tabelle der Signaturen vorhanden sind, werden diese in einem Fenster abgefragt. Näheres in Kap. E.2.1.3.

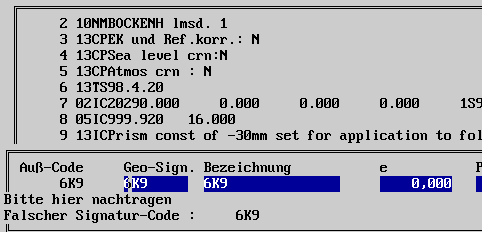

Nachtrag von Signaturen  6 KB
Sobald ein Standpunkt abgeschlossen ist, werdem seine Daten abgespeichert. Sie erkennen dies an einer entsprechenden Meldung im oberen Bildschirmbereich.
Ergebnisse Abschließend erscheint die Meldung "Ich bin fertig" gemeinsam mit einem Warnton. Drücken Sie noch eine Taste, und Sie sehen wieder das Ausgangsmenü.
Details der Rohdatendatei Das Programm analysiert die in der Datei vorhandenen Daten anhand der Recordtypen und legt Ansätze "Satzmessung" auf dem Stapel an. Es findet keine rechnerische Aus-wertung der Daten statt. Diese muß mit dem Programm "Satzweise Richtungs und Streckenmessung" erfolgen.
Die Datei ist nach Recordtypen strukturiert. Die ausgewerteten Typen werden beschrieben.
00 Header.

Ausgewertet wird

4-9 Version der SDR-Software
25-35 Das Datum der Aufnahme: Tag aus 25-26, Monat (engl.) aus 28-30, Jahr aus 32-35 bzw. bei SDR33 die Einer- und Zehnerstelle aus 34 und 35 und ergänzt um 19, wenn größer 70, und ergänzt um 20, wenn kleiner/gleich 70.
41 Winkeleinheit (2=gon/1=Altgrad/3=mils)
42 Längeneinheit (1=Meter/2=Fuß)
43 Einheit des Druckes (3=mBar/1=mmHg/2=ftHg)
44 Einheit der Temperatur (1=°C/2=°F)
46 Orientierung der Richtungen (1=rechts/2=links)
01 Instrumentendaten
6-21 EDM-Typ
22-27 EDM-Seriennummer
51 Orientierung des Vertikalwinkels (1=Zenit/2=Horiontaufwärts/3=Nadir)

Die Datei der Instrumente Kap. E.1.2.2.7 wird anhand der Daten für EDM-Typ und EDM-Seriennummer fortgeführt.

02 Standpunkt

SDR2

5-8 Standpunktnr.
39-48 Instrumentenhöhe
49-58 Signatur

SDR33

5-20 Standpunktnr.
69-84 Instrumentenhöhe
85-88 Signatur
03 Zieltafelhöhe
5-14 Zieltafelhöhe (SDR2)
5-20 Zieltafelhöhe (SDR33)
04 Collimation wird nicht ausgewertet.
05 Atmosphäre

Solange nach dem Standpunkt noch kein Zielpunkt registriert wurde, werden die Daten noch berücksichtigt. Sie werden auf jeden Fall für den nächsten Standpunkt (dieser Datei) zwischengespeichert.

SDR2

5-14 Luftdruck
15-24 Temperatur

SDR33

5-20 Luftdruck
21-36 Temperatur

Beide Angaben dienen derzeit nur der Dokumentation und werden rechnerisch nicht berücksichtigt.

06 Maßstab. Wird derzeit nicht ausgewertet.
07, 08 BBD und Coordinates. Beide Codes werden zur Zeit nicht ausgewertet.
09 Zielpunkt

SDR2

9-12 Punktnummer
13-22 Schrägentfernung
23-32 Zenitdistanz
33-42 Horizontalrichtung
43-46 Signaturcode. In Sachsen Kap. D.7.E gelten besondere Regelungen.
43-58 Bemerkungen
SDR33
21-36 Punktnummer
37-52 Schrägentfernung
53-68 Zenitdistanz
69-84 Horizontalrichtung
85-88 Signaturcode. In Sachsen Kap. D.7.E gelten besondere Regelungen.
85-100 Bemerkungen
Der Signaturcode wird über die Tabelle der Signaturscodes in GeoCAD-Signaturen umgesetzt.

Die Bemerkungen werden zusätzlich in der Datei der Bemerkungen für jeden Punkt abgespeichert.

Der sog. Derivationcode (Spalten3-4) muß "F1" = 1. Fernrohrlage oder "F2" = 2. Fernrohrlage sein. Andere Zeilen werden nicht ausgewertet.

10 JOB- oder Auftragsnummer.

Die Spalten 5-12 müssen mit der aktuellen Projektnummer (Gb.Nr.) übereinstimmen.

Die Spalten 13-20 werden in die Spalte Riß-Nr. der Tabelle der Ansätze übernommen. Sonst werden die Daten überlesen.

11 Reduzierte Messungen. Werden nicht ausgewertet.
12 Satz

SDR33: Aus Spalte 26 wird die Nr. des Vollsatz entnommen.

Sonst: Die Nr. des Vollsatzes wird hochgezählt.

13, 14 Diese Codes werden nicht ausgewertet.
Beispieldatei
