E.2.1.3

Meßwerte Tachymeter einlesen

Stichworte	Zweck, Vorausetzung, Ablauf, Aufruf, Menüpunkte, Besonderheit
Zweck	Hier finden Sie Programme zum Einlesen von Tachymeterwerten in Abhängigkeit der Gerätehersteller.
Voraussetzung	Sie müssen ein Projekt (Auftrag) aktivieren (siehe Kap. E.1.1.1 bzw. Kap. E.1.1.2).

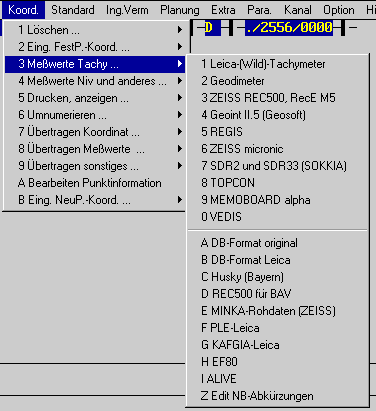

Ablauf	Sie rufen im Hauptmenü unter "`Koord.`" den Unterpunkt "`3 Meßwerte Tachy ...`" auf.
Aufruf
Menüpunkte	Erläuterung der Menüpunkte.
Leica-(Wild)-Tachymeter	Übernahme von Meßwerten und Linieninformationen aus Dateien, die dem von der Fa. Leica (Wild) definierten Format GSI und GSI16 entsprechen (siehe Kap. E.2.1.3.1).
Geodimeter	Einlesen einer Geodimeter-Datei (siehe Kap. E.2.1.3.2). Es werden die vorliegenden Meßwerte in die Struktur der Meßwertdatei überführt. Es werden zunächst nur Label berücksichtigt, die von Geodimeter definiert wurden.
ZEISS REC500, RecE M5	Einlesen einer REC 500-Datei der Firma ZEISS. Dazu gehören auch Dateien neuerer RecELTA mit der Kennung "Pro M5" (siehe Kap. E.2.1.3.3). Es werden die vorliegenden Meßwerte in die Struktur der Meßwertdatei überführt. Die verwendeten Schlüsselzahlen wurden in Anlehnung an das Schlüsselzahlensystem für ELTKAT des LVA NW definiert. Beachten Sie die Ausnahmen bei Benutzung der rechnenden Varianten für REC500 und RecElta.
Geoint II.5 (Geosoft)	Einlesen einer Geoint-Meßwertdatei (siehe Kap. E.2.1.3.4). Diese Dateien werden vom Programm Geoint der Geosoft, Geldern erzeugt. Datenerfassungsgerät können der Sharp PC 1600, der Sharp E-500 oder der Husky FS2 sein.
REGIS	Einlesen einer Meßwertdatei des Programms REGIS von Gilles (siehe Kap. E.2.1.3.5).
ZEISS micronic	Einlesen einer Zeiss-micronic-Meßwertdatei. Diese Dateien werden vom Programm micronic-Datenerfassungsgerät der Zeiss-Jena erzeugt (siehe Kap. E.2.1.3.6).
SDR2 und SDR33 (SOKKIA)	Einlesen einer SDR-Meßwertdatei (siehe Kap. E.2.1.3.7). Diese Datei wird von dem Datenerfassungsprogramm COMMS der Firma SOKKIA erzeugt. Das gleiche Datenformat gilt für die Versionen 2.07, 2.08, 2.09, 3.01, 3.02, 3.03, 3.04, SDRP V01.07, SDR5. Gleichzeitig wird das Format SDR33 unterstützt. Es bietet den Vorteil des vollständigen Punktkennzeichens.
TOPCON	Einlesen einer TOPCON-Meßwertdatei (siehe Kap. E.2.1.3.A). Diese Dateien werden von dem Datenerfassungsprogramm TOPCOMM der Firma TOPCON erzeugt.
MEMOBOARD alpha	Einlesen einer Meßwertdatei, die von dem Memoboard alpha II von Hartel Datentechnik erstellt wurde (siehe Kap. E.2.1.3.9).
VEDIS	Einlesen einer Meßwertdatei, die von dem Programm VEDIS von Germscheid wurde. Datenträger ist ein PC 1600 von Sharp (siehe Kap. E.2.1.3.0).
DB-Format original	Einlesen einer DB-Meßwertdatei (siehe Kap. E.2.1.3.8). Diese Dateien werden von der Bundesbahn erzeugt. Das Einleseprogramm wurde anhand einer Kundenanforderung geschrieben und deshalb nicht unbedingt vollständig.
DB-Format Leica	Beschreibung ist in Bearbeitung! In Kürze auf unserer Homepage: http://www.maraite.com im Handbuchforum.
Husky (Bayern)	Einlesen einer Husky-Meßwertdatei, wie Sie von der bayerischen Verwaltung, speziell dem BLW, erzeugt wird (siehe Kap. E.2.1.3.B).
REC500 BAV	Beschreibung ist in Bearbeitung! In Kürze auf unserer Homepage: http://www.maraite.com im Handbuchforum.
MINKA-Rohdaten (ZEISS)	Einlesen einer REC 500-Datei der Firma ZEISS (siehe Kap. E.2.1.3.D). Dazu gehören auch Dateien neuerer RecELTA. Es werden die vorliegenden Meßwerte in die Struktur der Meßwertdatei überführt. Nach erfolgreichem Ablauf kann die Ausgangsdatei archiviert werden. Die verwendeten Schlüsselzahlen wurden in Anlehnung an das Schlüsselzahlensystem für MINKA der Gebig-GIS definiert.
PLE-Leica	Übernahme von Meßwerten aus Dateien, die dem von der Fa. Leica (Wild) definierten Format GSI und GSI16 entsprechen (siehe Kap. E.2.1.3.F).
KAFGIA-Leica	Beschreibung ist in Bearbeitung! In Kürze auf unserer Homepage: http://www.maraite.com im Handbuchforum.
EF80	Beschreibung ist in Bearbeitung! In Kürze auf unserer Homepage: http://www.maraite.com im Handbuchforum.
ALIVE	Beschreibung ist in Bearbeitung! In Kürze auf unserer Homepage: http://www.maraite.com im Handbuchforum.
Edit-NB-Abkürzungen	Verwaltet die Tabelle der Abkürzungen für Numerierungsbezirke. Diese Tabelle wird für das aktuelle Projekt geführt und von einigen Routinen, die Meßwerte einlesen, benutzt (siehe Kap. E.2.1.3.Z).
Besonderheit	Eine stetige Anpassung an eventuell "neue" Meßwert- bzw. Tachymeterformate wird seitens des Herstellers angestrebt, kann aber aufgrund redaktioneller Umbrüche in den Formatbeschreibungen der Gerätehersteller nicht durchgehend gewährleistet werden. Nach erfolgreichem Ablauf können die Ausgangsdateien archiviert werden.
