GeoCAD-R-KAN
E.2.7.1
 Schacht-Stammdaten
Stichworte Zweck, Vorausetzungen, Tipp, Aufruf, Ablauf, Eingabe, Eingabefelder, Kanalstammdaten, Haltungsstammdaten, Zulauf, neuer Schacht, Fehlermeldungen, Ausdruck, Optionen,
Zweck In diesem Programmteil führen Sie folgende Daten zusammen:
  • Die Nummer des Aufmaßblattes.
  • Die Nummer des Vermessungspunktes für den Schachtdeckel.
  • Die Geometrie des Schachtes.
  • Die Geometrie der ankommenden Rohre.
  • Weiter Informationen bezüglich Schacht und Haltung.
Sobald es möglich ist, werden die Daten kontrolliert, insbesondere Haltungslänge, Gefälle und logische Zuordnungen.
Voraussetzungen Die Koordinaten der Schachtdeckel müssen vorliegen. Die Aufmaßblätter müssen ausgefüllt sein.
Tipp Um eine bessere Übersicht über die einzugebenen Daten zu erhalten, sollte die Fenstergröße des Programmes geändert werden. Hierzu beachten Sie bitte die Einstellungsvarianten der Fenstergrößen aus dem Kapitel D.1 Installation / Fenstergrößen.
Aufruf Aufruf Schacht-Stammdaten (3 KB)
Neuer Ansatz Nachdem Sie den Menüpunkt ausgewählt haben, erscheint die Tabelle der Ansätze (siehe Kap. F.1.1). Dort legen Sie über den Button "Neuer Ansatz"  (siehe Kap. F.1.2) einen neuen Ansatz "Schacht-Stammdaten" an. Es wird das Fenster Schacht-Stammdaten geöffnet.

Oder Sie wählen einen bereits vorhandenen Ansatz aus (siehe Kap. F.1.3).

Hinweis: Es wird erst ein neuer Ansatz angelegt, wenn mindestens zwei Aufmaße vorhanden sind und einer von diesen der Zulauf des anderen ist. Die Eingabe dieser Daten erfolgt in den weiteren Abschnitten.
Ablauf Meßtechnisch:
  1. Sie öffnen vor Ort die Deckel und erfassen die Stammdaten auf sogenannten Aufmaßblättern. Die Aufmaßblattnr. wird im Projekt die einzige feste Bezugsgröße sein.
  2. Sie messen in einem zweiten Durchgang die Koordinaten und Höhen der Kanaldeckel.
Rechnerisch:
  1. Sie werten erst Ihre Messung der Schachtdeckel aus, damit deren Koordinaten vorliegen.
Datenerfassung:
  1. Sie erfassen Aufmaßblatt für Aufmaßblatt in der Tabelle "Kanal Stammdaten". Diese werden im ersten Schritt den Vermessungspunkten, die beliebig benannt sein können, zugeordnet. Dabei werden verschiedene Kontrollen, wie maximales Gefälle und maximale Haltungslänge durchgeführt. Vergessen Sie die Zuläufe nicht.
  2. Sie starten hin und wieder mal die Stapelverarbeitung (siehe Kap. E.2.0) für diesen Ansatz, um Zuordnungs- und andere Fehler zu ermitteln.
  3. Sie starten die Schachtnummernvergabe.
Gleichzeitig erfassen Sie zu jedem Schacht die Aufmaßnummern der Zuläufe.
Eingabe Sie sehen eine umfangreiche Eingabetabelle. In einigen Eingabefeldern müssen Sie direkte Eingaben machen, bei anderen sind Auswahltabellen hinterlegt. Wieder andere Felder dienen der Anzeige von abgeleiteten Größen aus den entsprechenden Systemtabellen.

Die Auswahltabellen sind unter "Systempflege/Tabellen/Kanaldaten ..." (siehe Kap. E.1.2.2.C ff) von Ihnen selbst nach Ihren Vorstellungen anzulegen.
Die

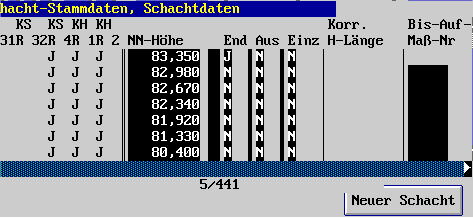

Eingabefelder		 Folgende Spalte-Überschriften sind vorhanden:

Aufmaß-Nr. KH 4R (A) Sohl-Diff [m]  (G)
NB-2 (G) KH 1R (A) NB ger. (G)
Punktnr KH 2R (A) Num.Art Schacht (A)
Tiefe abgehend NN-Höhe (G) Schacht-Bez.
S.-Art (A) End (G) Bis Schacht-Nr (G)
KS 1R (A) Aus (G) Ans Mes (G)
KS 21R (A) Einz (G) Bemerkung
KS 22R (A) Korr. H-Länge int. Ans.#
KS 31R (A) Bis-Auf-Maß-Nr (G) Datum (G)
KS 32R (A) Sohl-Gefälle (G)
(A) = Die Eingabespalten sind entweder mit einer Auswahltabelle oder Eingabemaske hinterlegt. Diese werden automatisch geöffnet sobald Sie in dem entsprechendem Feld eine Taste drücken.
(G) = Diese Spalten sind nicht zugäglich und können deshalb nicht editiert werden. Sie wurden durch Eingabewerte anderen Spalten gesetzt und durchgängig dunkelfarbig hinterlegt.

Die Eingabefelder werden von links nach rechts beschrieben.

Eingabefeld (8 KB)
Aufmaß-Nr. Die Nummer des Aufmaßblattes, auf dem Sie im Felde die Geometrie des Schachtes erfaßt haben. Diese Spalte dient auch zur eindeutigen Identifizierung der Datenzeile. Daher sind keine zwei gleichen Aufmaßnummern zugelassen.

Unmittelbar nach Eingabe der Aufmaßnr. führt das Programm eine Suche durch. Ist die Aufmaßnr. bereits vorhanden, wird die bestehende Eingabe beibehalten. Ist die Aufmaßnr. dagegen neu, so wird das Feld überschrieben.

Falls das Feld Punktnr. noch leer ist, wird anschließend das Vermessungspunktkennzeichen wie folgt vorbelegt:

Der Numerierungsbezirk wird mit den aktuellen Werten belegt. Die Punktnr. wird gleich der Aufmaßnr. gesetzt.
NB-2 Der Numerierungsbezirk ist ein Bestandteil des Punktkennzeichens des Vermessungspunktes "Schachtdeckel".
Punktnr. Eingabefeld für den Vermessungspunkt. Die Eingabe wird wie gewohnt gesteuert (siehe Kap. D.5.3).
Tiefe
abgehend		 Geben Sie hier das Maß (Einheit: Meter) von Deckel, also dem aufgemessenen Punkt, zum abgehenden Haltung an.
S.-Art
(A)		 Sie tragen hier die Schachtart ein. Die Auswahltabelle (siehe Kap. E.1.2.2.C.8) sollte vorher editiert worden sein.

Diese Feld ist zusammen mit den drei folgenden Felder End, Aus und Einz für den logischen Aufbau notwendigerweise auszufüllen.
Kanal-
stammdaten		 Wenn Sie auf die nachfolgenden 6 Felder klicken, erscheinen jeweils unterschiedliche Eingabemaske für die Kanalstammdaten.

Die Eingabemasken bestätigen Sie mit "OK" oder verlassen diese mit "Quit", um die Eingaben zu verwerfen.
KS R 1
(A)		 Record 1:
  • Schachtbezeichnung
  • alte Schachtbezeichnung
  • die Koordinaten des Deckels als Information
  • Lagegenauigkeitsstufe Deckel (Auswahlfeld, Kap. E.1.2.2.C.2).
  • Höhengenauigkeitsstufe Deckel (Auswahlfeld, Kap. E.1.2.2.C.3).
  • Status (Auswahlfeld, Kap. E.1.2.2.C.1).
  • Bemerkung. Sie können seperate Bermerkungen zu dem Schacht eingeben.
KS R 21
(A)		 Record 2, Teil1:
  • Deckelform (fest programmierte Auswahl)
    • rund
    • rund, verschraubt
    • quadratisch oder rechteckig
    • rechteckig, verschraubt
    • Keine Angaben
  • Schachtform (fest programmierte Auswahl)
    • rund
    • eckig
    • Keine Angaben
  • Abdeckklasse (fest programmierte Plausibilität)
    • A, B, C, D, E und F nach Din 1229
  • DN Länge Deckel
  • Breite Deckel
  • Schachtform (fest programmierte Auswahl)
  • DN Länge Schacht
  • Breite Schacht
KS R 22
(A)		 Record 2, Teil2:
  • Schachthals (J/N) als Check-Button
  • Schachtunterteilform (fest programmierte Auswahl)
    • rund
    • eckig
    • ohne
    • Keine Angaben
  • DN Länge Sch. Unterteil
  • Breite Schachtunterteil
  • Höhe Schachtunterteil
  • Schachtsohle als Information
  • Zahl der Anschlüsse
  • Baujahr
  • Gerinneform (Auswahlfeld, Kap. E.1.2.2.C.4).
  • Bemerkung
KS R 31
(A)		 Eingabefeld (8 KB)

Record 3, Teil1:

  • Baustoff Schachthals
  • Baustoff Schachtoberteil
  • Baustoff Schachtunterteil
  • Baustoff Gerinne
Den Inhalt der vier Auswahlboxen editieren Sie in der Tabelle Material des Untermenüs Kanaldaten (siehe Kap. E.1.2.2.C.7).
KS R 32
(A)		 Record 3, Teil2:
  • Steigeisengänge (fest programmierte Auswahl)
    • einläufig
    • zweiläufig
    • Keine Angaben
  • Innenschutz M2 (fest programmierte Auswahl)
    • Bitumenanstrich
    • Kunstharz
    • Keine Angaben
  • Einstiegshilfe, (J/N)-Eingabefeld
  • Schachtübergangsplatte, (J/N)-Eingabefeld
  • Innenschutz M1 (fest programmierte Auswahl)
    • Anstrich oder Beschichtung
    • Zementmörtelauskleidung
    • Auskleidung mit Kanalkl.
    • Keine Angaben
  • Innenschutz M3 (fest programmierte Auswahl)
    • im Bereich der Sohle
    • im Bereich der Wandung
    • im gesamten Innenraum
    • Keine Angaben
  • Abdeckplatte, (J/N)-Eingabefeld
  • Höhengenauigkeitsstufe der Schachtsohle (Auswahlfeld, Kap. E.1.2.2.C.3).
KS R 4
(A)		 Record 4. Dieser Record ist in der Original ISYBAU-Definition nicht vorhanden, sondern ist ein für das Programm InKa angepaßtes Format.
  • Schachtbezeichnung als Information
  • Entässerungsverfahren (Auswahlfeld, Kap. E.1.2.2.C.5)
  • Punktbezeichnung (Auswahlfeld, Kap. E.1.2.2.C.9)
  • EWE-Straßenschlüsel
  • Bemerkung
Haltungs-
stammdaten		 Wenn Sie auf die nachfolgenden 2 Felder klicken, erscheinen jeweils unterschiedliche Eingabemaske für die Haltungsstammdaten (abgehende Rohre).

Die Eingabemasken bestätigen Sie mit "OK" oder verlassen diese mit "Quit", um die Eingaben zu verwerfen.
KH R 1
(A)		 Record 1:
  • Haltungsbezeichnung
  • Alte Haltungsbezeichnung
  • Profilart (Auswahlfeld, Kap. E.1.2.2.C.6)
  • Profilbreite
  • Profilhöhe
und als Nachricht
  • Haltungslänge
  • Sohlhöhe von Schacht
  • Sohlhöhje bis Schacht
  • Sohldifferenz
  • Sohlgefälle
  • Höhengenauigkeit von Schacht
  • Höhengenauigkeit bis Schacht
KH R 2
(A)		 Record 2:
  • Haltungsbezeichnung als Information
  • Kanalart (Auswahlfeld, Kap. E.1.2.2.C.A)
  • Status Haltung (Auswahlfeld, Kap. E.1.2.2.C.1)
  • Baujahr als 4-stelliges Eingabefeld
  • Abwasserart (Auswahlfeld, Kap. E.1.2.2.C.B)
  • Material (Auswahlfeld, Kap. E.1.2.2.C.7)
  • Wasserschutzzone (Auswahlfeld, Kap. E.1.2.2.C.C)
  • Bodenart (Auswahlfeld, Kap. E.1.2.2.C.D)
  • Grundwasserabstand (Auswahlfeld, Kap. E.1.2.2.C.E)
NN-Höhe
(G)		 Die NN-Höhe des abgehenden Rohres als Kontrollfeld. Ergibt sich aus der Höhe des Vermessungspunktes minus "Tiefe abgehend".
End, Aus, Einz Die verschiedenen Schachtarten haben verschiedene Eigenschaften: Endschacht, Auslauf oder Einzelschacht. Die Kontrollfelder (nicht zugänglich) werden bei der Auswahl der S.-Art automatisch gesetzt.

Endschacht bedeutet: Hier beginnt ein Haltungsstrang, d.h. dieser Schacht hat lediglich eine abgehende Haltung und keinen Zulauf.

Auslauf: Hier ist ein Strang zu Ende, beispielsweise beim Auslauf in einen Vorfluter.

Einzelschacht: Ein solcher Schacht kann ein Revisionschacht sein.

Die Einstellungen werden insbesondere in der Definitionstabelle für Schachtarten (siehe Kap. E.1.2.2.C.8) editiert.
Korr.
H-Länge		 Ein Korrekturwert für die Haltungslänge kann in duieser Spalte eingegeben werden.

Die Haltungslänge errechnet sich aus der Schrägstrecke minus dem Korrekturwert.
Bis-Auf-Maß-Nr
(G)		 Die Aufmaßnr. des Endpunktes vom abgehenden Rohr, falls diese schon eingegeben worden ist.
Sohlgefälle
(G)		 Eingabefeld (8 KB)

Das Gefälle des abgehenden Rohres im Promille.
Sohl-Diff
(G)		 Die Höhendifferenz des abgehenden Rohres.
NB ger.
(G)		 Der Numerierungsbezierk, wie er sich aus Koordinaten berechnet, als Hilfsgröße zur Numerierung.
Num.Art
Schacht
(A)		 Ein Auswahlfeld für die Art, wie die Schächte numeriert werden (fest programmierte Auswahl).

Zur Zeit sind fünf Arten der Numerierung vorgegeben:

  1. System ISYBAU
  2. 4-stelliger Numerierungsbezirk + 3-stellige laufende Nr.
  3. zehn-stellig frei
  4. 4-stelliger Numerierungsbezirk + 4-stellige laufende Nr.
  5. völlig frei
Der 4-stellige Numerierungsbezirk setzt sich dabei jeweils aus den Zehner und Einer-Kilometern des Rechts- und Hochwertes zusammen.

Das System ISYBau setzt sich zusammen aus:

  • 1. Stelle Kennziffer für den Typ des Entwässerungssystems
  • 2. und. 3. Stelle Laufende Nr. der Teilnetzte
  • 4. bis 6. Stelle Laufende Nr. der Haltung
Programmtechnisch gesehen merkt sich GeoCAD-R bei ISYBau die ersten drei Stellen und zählt die zweiten drei Stellen hoch.
Schacht-Bez Die Schachtbezeichnung, wie sie schon im Record 1 eingegeben wurde, hier in der Übersicht.
Bis
Schacht-Nr
(A)		 Die Schachtnummer am anderen Ende des abgehenden Rohres. Dieses Feld ist ausgefüllt, nachdem einmal ein Stapellauf durchgeführt wurde.
Ans Mes
(A)		 Eingabefeld (8 KB)

Die Ansatznr. der Zuläufe. Dient nur als Notfallinformation.
Bemerkung Bemerkungen in diesem Feld dienen nur der Bearbeitung und werden nicht in eine Austauschdatei geschrieben.
int. Ans.# Die zur Anzeige des internen Ansatzes "Schacht-Stammdaten". Hier ist es die 71.
Datum
(A)		 Hier wird Ihnen das Datum der letzen Eingabe-Änderung (Updates) für diese Datenzeile angegeben.

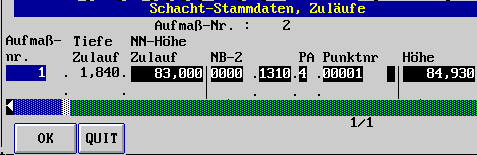

Nach der der Eingabe der Kanalstamm- und der Haltungsdaten (abgehende Rohre) werden nun die Zuläufe (ankommende Rohre) eingegeben. In der entsprechenden Datenzeile müssen Sie entweder die F3-Taste oder den "OK"-Button der Eingabetabelle gedrückt haben, um in die Tabelle der Zuläufe zu gelangen.

Hinweis: Die Tabelle der Zuläufe wird nur geöffnet, falls der Schacht kein Endschacht ist und in der Spalte S-Art. ein Eintrag vorgenommen wurde.

Aufmaßnr NB-2 (G) Höhe (G)
Tiefe Zulauf Pa (G)
NN-Höhe Zulauf (G) Punktnr (G)
(G) = Diese Spalten sind nicht zugäglich und können deshalb nicht editiert werden. Sie wurden durch Eingabewerte anderen Spalten gesetzt und durchgängig dunkelfarbig hinterlegt.
Aufmaßnr. Eingabefeld (8 KB)

Die Nummer des Aufmaßblattes, von dem das ankommende Rohr kommt. Dieses Aufmaßblatt muß noch nicht eingegeben worden sein.
Tiefe Zulauf Die Tiefe, gemessen von Deckel (Vermessungspunkt) zu tiefstem Punkt des ankommenden Rohres.
NN-Höhe
Zulauf		 Die Höhe ergibt sich aus Deckelhöhe minus "Tiefe Zulauf".
NB-2,
PA, Punktnr.		 Die Vermessungspunktnummer des Deckels, der zur angegebenen Aufmaßnr. gehört. Diese wird automatisch ermittelt, falls das Aufmaßblatt bereits eingegeben wurde. Sonst erfolgt dies später beim Stapellauf (siehe Kap. E.2.0).
Höhe Die (Deckel-)Höhe des eben genannten Punktes.
Neuer
Schacht		 Eine neuer Datensatz kann auf zwei verschiedene Arten angehängt werden:
  1. Am Ende der Datei mit dem Cursor nach unten gehen.

    2. In disem Fall werden die wesentlichen Daten des bis dahin letzten Datensatzes in den neuen Datensatz dupliziert.
  2. Anklicken der Schaltfläche "Neuer Schacht".


    3. Neuer Schacht (2 KB)

    Dies ist wesentlich geschickter. Die klicken einen bestimmten Datensatz an. Danach klicken Sie die Schaltfläche "Neuer Schacht" an. In diesem Fall werden die wesentlichen Daten dieses Datensatzes in den neuen dupliziert.

Die wesentlichen Daten sind:

Alle außer

  • Aufmaßnummer
  • Schachtbezeichnung
  • alte Schachtbezeichnung
  • Zahl der Anschlüsse
  • Vermessungspunktnummer
  • Tiefenangaben
Fehlermeldungen
  • Bei zu großem Gefälle erscheint folgende Fehlermeldung:


    • Meldung zu großes Gefälle (3 KB)


  • Bei zu großer Haltungslänge erscheint folgende Fehlermeldung: Haltungslänge > 100m
  • Bei falscher Zuordnung erscheint: Bisher : Von Schacht: X nach Y, jetzt Von Schacht: X nach Z
Dabei sind X, Y und Z Aufmaßblattnummern. Die zugehörenden Daten sind zu überprüfen.
Ausdruck Starten Sie den Menüpunkt von der Tabelle der Ansätze aus mit der Funktionstaste für Stapel, so wird ebenfalls komplett durchgerechnet, jedoch wird zusätzlich ein Fehlerprotokoll ausgedruckt. Dieses könnte so aussehen:

Stammdaten( 232) Lagestatus: OS1

Fehlerbericht

Sohlgefälle 42.73  0/00 bei Schacht: 4964007 (   5) Zulauf: 4964004 ( 4)

Sohl-Diff.==   -2.39300 bei Schacht: 4964008 (   6) Zulauf: 4964007 ( 5)

Sohlgefälle ****** 0/00 bei Schacht: 4964008 (   6) Zulauf: 4964007 (   5)

Sohl-Diff.==   -0.00400 bei Schacht: 4965002 (   9) Zulauf: 4965001 (   10)

Sohlgefälle 86.15  0/00 bei Schacht: 4865001 (  14) Zulauf: 4865901 (   15)

Sohl-Diff.==   -0.11400 bei Schacht: 4865902 (  25) Zulauf: 4865035 (   24)

Sohlgefälle -54.18 0/00 bei Schacht: 4865902 (  25) Zulauf: 4865035 (   24)

Sohlgefälle 20.77  0/00 bei Schacht: 4765185 (  59) Zulauf: 4765182 (  149)

Sohlgefälle 63.15  0/00 bei Schacht: 4765125 (  65) Zulauf: 4765124 (   66)

Sohl-Diff.==   -3.15700 bei Schacht: 4765124 (  66) Zulauf: 4765123 (  113)

Programm : GeoCAD-R, (C) Copyright F.Maraite,E.Rader 1988-1998
Optionen Diese Optionen sind nur im Menü "Schachtstammdaten" anzuwählen.

Aufruf Option (3 KB)

F4 Sichern Zwischenzeitlich sollten Sie die eingegebenen Daten abspeichern, um eventuelle Datenverluste zu vermeiden. Die Häufigkeit der Ausführung dieser Funktion ist jedem Anwender selber überlassen.
F5 Suche Schachtnr. Ein Eingabefeld wird geöffnet, indem Sie Ihre zusuchende Schachtnr. eingeben können.
F6 Löschen Siehe auch Kap. F.5.
F7 Suche Aufmaßnr. Ein Eingabefeld wird geöffnet, indem Sie Ihre zusuchende Aufmaßnr. eingeben können.
F8 Update Punktkoordinaten Ein komplettes Durchrechnen mit Anzeige aller Fehler wird durch diese Funktion ermöglicht. Dies ist insbesondere dann nötig, wenn sich die Koordinaten der Vermessungspunkte durch Korrekturen oder ähnliches geändert haben.
F9 Wechsle Ordnung Es kann zwischen Ordnung nach Aufmaßnr. und Ordnung nach Schachtnr. wechseln.
