GeoCAD-R-KAN
E.2.7.2
Schachtnummernvergabe
Stichworte Zweck, Vorausetzungen, Aufruf, Ablauf, Eingaben, Option, Abschluß
Zweck Numerierung der Schächte unabhängig von Vermessungs- oder sonstigen Nummern. Dabei wird davon ausgegangen, daß die Schächte in der logischen Reihenfolge "zur Kläranlage hin" numeriert werden.

Das Verfahren ist halbautomatisch, d.h. Sie können jederzeit die vorgegebene Schachtnummer überschreiben. Das Programm zählt von dort aus weiter, um Doppelnumerierungen durchgreifend zu vermieden.

Voraussetzungen Dieser Menüpunkt erzeugt keinen eigenen Ansatz,. Daher müssen Sie bereits die Tabelle der Stammdaten (Ansatz Schacht-Stammdaten) aufgebaut haben (siehe Kap. E.2.7.1).
Aufruf Sie rufen im Menü "Kanal" den Unterpunkt "2 Schachtnummernvergabe" auf.
Ablauf Aufruf Schachtnummernvergabe  (3 KB)
Ansatz auswählen Nachdem Sie den Menüpunkt ausgewählt haben, erscheint die Tabelle der Ansätze (siehe Kap. F.1.1). Dort wählen Sie einen bereits vorhandenen Ansatz "Schacht-Stammdaten" aus (siehe Kap. F.1.3).
Eingaben Sie sehen nun die Tabelle der Stammdaten, jedoch unter der Überschrift "Schachtnummernvergabe". Darüber hinaus ist die Reihenfolge der Anzeige derart, daß die Schächte in der logischen Reihenfolge "zur Kläranlage hin" stehen.

Schachtnummernvergabe Tabelle, linker Teil  (7 KB)

Wenn alle Eingaben in Ordnung sind, müßte der erste Schacht ein Endschacht sein.

Aufmaß-Nr. Punktnr Entw.-System
Num.Art Schacht Schacht-Art Bemerkung
NB ger. End Datum
Schacht-Nr Aus Ansatz extern
Haltungs-Nr Einz Ansatz intern
Bis Schacht-Nr Bis-Auf-Maß-Nr

Aufmaß-Nr. Reines Anzeigefeld. Die Nummer des Aufmaßblattes, auf dem Sie im Felde die Geometrie des Schachtes erfaßt haben.
Num.Art
Schacht
Ein Auswahlfeld für die Art, wie die Schächte numeriert werden (fest programmierte Auswahl).

Zur Zeit sind fünf Arten der Numerierung vorgegeben:

  1. System ISYBAU
  2. 4-stelliger Numerierungsbezirk + 3-stellige laufende Nr.
  3. zehn-stellig frei
  4. 4-stelliger Numerierungsbezirk + 4-stellige laufende Nr.
  5. völlig frei
Der 4-stellige Numerierungsbezirk setzt sich dabei jeweils aus den Zehner und Einer-Kilometern des Rechts- und Hochwertes zusammen.

Das System ISYBau setzt sich zusammen aus:

  • 1. Stelle Kennziffer für den Typ des Entwässerungssystems
  • 2. und. 3. Stelle Laufende Nr. der Teilnetzte
  • 4. bis 6. Stelle Laufende Nr. der Haltung
Programmtechnisch gesehen merkt sich GeoCAD-R bei ISYBau die ersten drei Stellen und zählt die zweiten drei Stellen hoch.
NB ger. Reines Anzeigefeld. Der Numerierungsbezierk, wie er sich aus Koordinaten berechnet, als Hilfsgröße zur Numerierung.
Schacht-Nr Geben Sie nun eine beliebige, zur Zeit 7-stellige Zahl unter Schacht-Nr. ein.

Bewegen Sie den Cursor eine Zeile abwärts und drücken Sie die ENTER-Taste. Sie sehen, daß die Schachtnummer automatisch hochgezählt wird. Das Hochzählen setzt bei der zuletzt eingegebenen Nummer fort. In der Spalte "Haltungs-Nr" wird automatisch die selbe Nummer vergeben, sofern dort noch keine Eintragung vorhanden ist. Ansonsten wird diese Spalte mit seinem Eintrag belassen.

Sie können die ermittelte Schacht-Nr. jederzeit überschreiben. Dabei ist die Eingabe bereits vorhandener Schachtnummern nicht möglich.

Anzeige, daß die Nummer bereits vorhanden ist (5 KB)

Haltungs-Nr Hier tragen Sie die Haltungs-Nr ein. Diese kann durch einen Eintrag in der voran gestellten Spalte schon belegt sein. Im Gegensatz zur Spalte "Schacht-Nr" können Sie bereits vergebene Nummer mehrfach eintragen.

Alle weiteren Felder, außer Bemerkung, sind gegen Eingabe geschützt.

Bis
Schacht-Nr

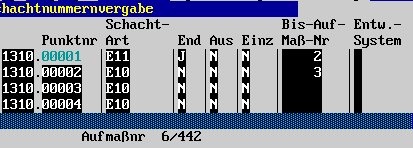

Tabelle der Schachtnummernvergabe, mittlerer Teil  (5 KB)
Punktnr. Reines Anzeigefeld. Anzeige der zugeordneten Punktnummer. Eingabe siehe Kap. E.2.7.1.
Schacht-Art Reines Anzeigefeld. Anzeige der Schacht-Art. Eingabe siehe Kap. E.2.7.1.
End
Aus
Einz
Reine Anzeigefelder. Die verschiedenen Schachtarten haben verschiedene Eigenschaften: Endschacht, Auslauf oder Einzelschacht. Die Kontrollfelder werden im Kap. E.2.7.1 bei der Auswahl der Schacht-Art automatisch gesetzt.
Bis-Auf-Maß-Nr Reines Anzeigefeld. Anzeige der Aufmaßnr. des Endpunktes vom abgehenden Rohr.
Entw.-System Reines Anzeigefeld. Siehe Erläuterungen im Kap. E.2.7.1, KS R4.
Bemerkung 25-stelliges Eingabefeld für Bermerkungen.

Schachtnummernvergabe, Tabellenteil rechts  (3 KB)

Datum Reines Anzeigefeld. Hier wird Ihnen das Datum der letzen Eingabe-Änderung (Updates) für diese Datenzeile angegeben.
Ansatz extern Reines Anzeigefeld. Anzeige der Ansatznummer, wie sie in der Tabelle der Ansätze abgelegt ist.
Ansatz intern Reines Anzeigefeld. Anzeige der Ansatznummer, wie sie intern im Ansatz Schacht-Stammdaten abgelegt wird.
Option Die Optionen sind mit denen des Kapitels E.2.7.1 identisch.
Abschluß Damit die internen Zuordnungen wieder auf den aktuellen Stand gebracht werden, müssen Sie den Ansatz "Schacht-Stammdaten" noch einmal einer Stapelberechnung (siehe Kap. E.2.0) unterziehen.
