GeoCAD-R-KAN
E.2.7.3
 Ausgabe ISYBau
Stichworte Zweck, Vorausetzungen, Aufruf, Ablauf, Eingaben, Ausgabe,
Zweck Ausgabe der Kanalnetzdaten in eine Datei nach dem Format ISYbau. Dabei werden zwei Formate unterstützt:
  • vor 1996 mit eingeschränktem Umfang.
  • Nach 01.01.1996, Typ K und Typ LK, jeweils vollständig.
Voraussetzungen Sie müssen entweder die Tabelle der Schacht-Stammdaten oder die Tabelle der Leitungsstammdaten vollständig aufgebaut haben. Anschließend muß ein Stapellauf stattgefunden haben.
Aufruf Sie rufen im Untermenü "Kanal" den Punkt "3 Ausgabe ISYBau" auf.
Ablauf Aufruf Ausgabe ISYBAU (3 KB)
Ansatz auswählen Nachdem Sie den Menüpunkt ausgewählt haben, erscheint die Tabelle der Ansätze (siehe Kap. F.1.1). Dort wählen Sie einen bereits vorhandenen Ansatz "Schacht-Stammdaten" oder "Leitungsstammdaten" aus (siehe Kap. F.1.3).
Eingaben Anschließend sehen Sie einen Dialog, mit dem Sie den Inhalt der Ausgabe weiter steuern können:

Eingabetabelle (7 KB)
Datum von,
Datum bis		 Sie können die Datenmenge eingrenzen, indem Sie nur solche Daten ausgeben. die im angegebenen Zeitraum bearbeitet wurden.
Schacht von,
Schacht bis		 Sie können die Datenmenge eingrenzen, indem, Sie Schachtnummern eingeben. Alle Daten erhalten Sie, wenn Sie z.B. von "00000000000" und bis "99999999999" eingebenoder die Felder frei lassen.
Format Wählen Sie in der Regel das modernere Format 1996.
Zeichensatz Wichtig vor allem für Umlaute in den Bemerkungstexten.

Sie haben die Auswahl zwischen:

  • IBM, OEM, ASCII
  • Windows, ANSI
Schacht- bzw.
Haltungs-
stammdaten		 Wählen Sie aus, welche Schachtstammdaten ("KS") bzw. Haltungsstammdaten ("HS") Sie ausgeben wollen. Die Records 1 bis 3 sind offiziell definiert, der Record 4 ist eine Spezialdefinition der EWE.

Die Beschreibungen der Records entnehmen Sie bitte dem Kap. E.2.7.1.

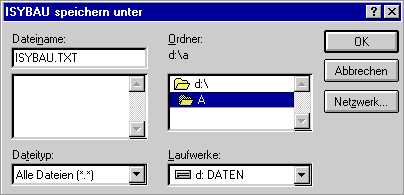

Ausgabe Nach Bestätigung der Eingabe-Tabelle mit dem "OK-Button" oder der F3-Taste werden Sie aufgefordert einen Dateinamen und dem Datei-Pfad gefragt. Der Dateiname "ISYBAU.TXT" ist dabei vorgegeben. Sie können jedoch auch jeden anderen Dateinamen vergeben.

Ausgabe in eine Datei (5 KB)

Wenn bereits eine Datei unter dem angegebenen Namen existiert, erfolgt eine Sicherheitsanfrage. Bestätigen Sie "Überschreiben", falls Sie die vorhandene Datei überschreiben wollen. Mit "Erweitern" ergänzen Sie eine vorhandene Datei. Dabei werden die neuen Daten einfach an die vorhandenen Daten angehängt. Mit "Neuer Name" vergeben Sie einen neuen Namen.

Sie sehen nun, wie die Daten, die in die Datei geschrieben werden, auch am Bildschirm angezeigt werden.
Abschluß Anschließend befinden Sie sich wieder im Menü.
