GeoCAD-R-KAN
E.2.7.4
 Ausgabe DXF-Probe
Stichworte Zweck, Voraussetzungen, Aufruf, Ablauf, Eingaben, Abschluß, Hinweise, Grafikausgabe,
Zweck Ausgabe der Kanalnetzdaten in eine Datei in das Format DXF der Firma Autodesk.
Voraussetzungen Sie müssen entweder die Tabelle der Schacht-Stammdaten (siehe Kap. E.2.7.1) oder die Tabelle der Leitungsstammdaten (siehe Kap. E.2.7.7) aufgebaut haben. Es ist sinnvoll, wenn Sie auch die Schachtnummern vergeben haben.

Sie müssen in der Tabelle der Schacharten (siehe Kap. E.1.2.2.C.8) die Spalte "Layer" ausgefüllt haben.
Aufruf Sie rufen im Untermenü "Kanal" den Punkt "4 Ausgabe DXF Probe" auf.
Ablauf Aufruf Ausgabe DXF-Probe (3 KB)
Ansatz auswählen Nachdem Sie den Menüpunkt ausgewählt haben, erscheint die Tabelle der Ansätze (siehe Kap. F.1.1). Dort wählen Sie einen bereits vorhandenen Ansatz "Schacht-Stammdaten" oder "Leitungsstammdaten" aus (siehe Kap. F.1.3).
Ausgabe Nach Bestätigung der Eingabe-Tabelle mit dem "OK-Button" oder der F3-Taste werden Sie aufgefordert einen Dateinamen und dem Datei-Pfad gefragt. Der Dateiname "Kanal.DXF" ist dabei vorgegeben. Sie können jedoch auch jeden anderen Dateinamen vergeben.

Wenn bereits eine Datei unter dem angegebenen Namen existiert, erfolgt eine Sicherheitsanfrage. Bestätigen Sie "Überschreiben", falls Sie die vorhandene Datei überschreiben wollen. Mit "Erweitern" ergänzen Sie eine vorhandene Datei. Dabei werden die neuen Daten einfach an die vorhandenen Daten angehängt. Mit "Neuer Name" vergeben Sie einen neuen Namen.
Eingaben Sie werden nun aufgefordert, die graphischen Ausprägungen zu spezifizieren. Dieses sind die Ebenen oder Layer, auf denen die einzelnen Zeichnungselemente abgelegt werden. Hinzu kommen die Schriftstile und Blocknamen. Abschließend müssen Sie den Zielmaßstab und eine eventuell von Norden abweichende Ausrichtung (Einfügewinkel) angeben.

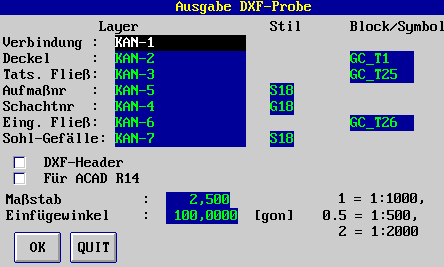

Eingabemaske (7 KB)

Die Checkboxen für "DXF-Header" sowie "Für ACAD R14" haben im Einzelnen folgende Bedeutung:

  • DXF-Header: Dieser Header wird beim Einlesen einer DXF-Datei in verschiedenen CAD-Systemen vorausgesetzt. Zur Zeit wird diese Option nicht genutzt und wird im Programm auch nicht angezeigt.
  • Für ACAD R14: Es wird ein Minimal-Header angelegt, der ausschließlich für die AutoCAD Version R14 konfiguriert ist.
Nach Bestätigung der Eingabe-Tabelle mit dem "OK-Button" oder der F3-Taste sehen Sie nun am unteren Bildschirmrand, wie die Aufmaßnummern abgearbeitet werden. Dies kann durchaus mehrere Minuten dauern.
Abschluß Zum Abschluß sind Sie wieder im Menü.
Hinweise Wenn Sie die erstellte *.DXF-Datei in AutoCAD, etc., einlesen wollen, müssen Sie vorher die entsprechenden Blöcke bzw. Symbole (z.B. GC_T1...) und Schrift-Stile definiert haben. Ansonsten wird Ihr System ein Einlesen dieser DXF-Datei verweigern bzw. abbrechen.

Entsprechende Block-Definitionen für Ihr CAD-System finden Sie hier zum Download:

Grafikausgabe
