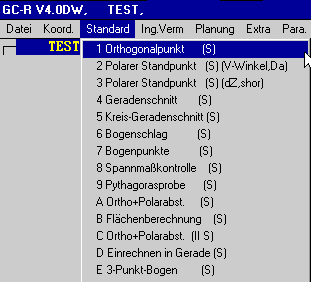

Da wir eine Orthogonalaufnahme rechnen wollen, müssen Sie einen neuen Ansatz  anhängen. Dies kann entweder über ein Anklicken des Buttons "Neuer Ansatz" (am Bildschirm unten rechts) oder durch Betätigen der Pfeiltaste "Unten" Ihrer Tastatur erfolgen.

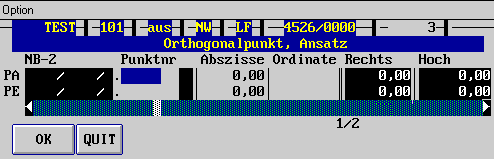

Wenn Sie bis hierher alles korrekt eingegeben haben, sollten Sie eine Tabelle mit zwei Zeilen sehen. Diese Tabelle beschreibt die Stand- oder Messungslinie für die Orthogonalaufnahme. In die erste Zeile tragen Sie die Punktnummer des Anfangspunktes, in unseren Fall "1" ein, gefolgt von der ENTER-Taste.

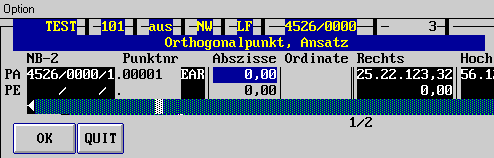

Unmittelbar nach der Eingabe sollten die Koordinaten des Punktes in der Tabelle eingetragen sein. Beachten Sie die erste Zeile des Bildschirms. Etwa in der Mitte sehen Sie die Vorgabe für die ersten beiden Felder des Punktkennzeichens. Wie Sie diese Vorgabe ändern können, lesen Sie bitte im Kapitel D.5.3 "Eingabe einer Punktnummer".

Unmittelbar hinter der Punktnr. sehen Sie ein dreistelliges Feld mit Statusinformationen für den Punkt.


1. Spalte:	Kennung, das dies ein Eingabepunkt "E", ein veränderter Eingabepunkt "V" oder ein Neupunkt " " ist. Die Kennungen sind vom Programm fest definiert.
2. Spalte:	Angabe der Höhengenauigkeitsstufe, korrespondiert mit der Spalte "N" bei der Punkteingabe. Nähere Erläuterungen im Kap. E.1.2.2.D.6.
3. Spalte:	Angabe der Lagegenauigkeitsstufe, korrespondiert mit dem Feld "E" bei der Punkteingabe. Nähere Erläuterungen im Kap. E.1.2.2.D.4.

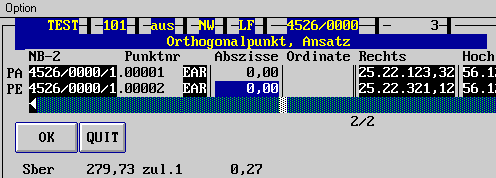

Das Feld Abszisse der ersten Zeile hat die Bedeutung eines Anlegemaßes. Wir belassen die "Null" und bewegen den Leuchtbalken unter zu Hilfenahme der Pfeiltasten Ihrer Tastatur in die zweite Zeile in die Spalte Punktnr..

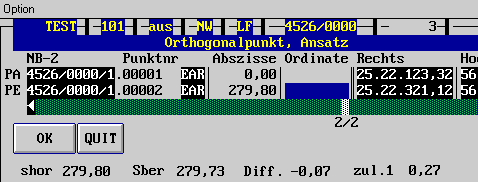

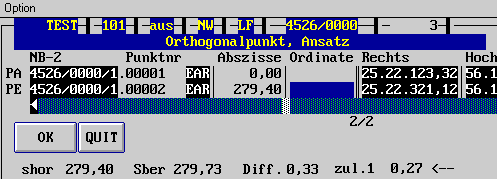

Neben dem Eintrag der Koordinaten des Punktes "2" sehen wir eine Zeile mit den Angaben "Sber" für das berechnete Maß und zul.1 für die zulässige Differenz.

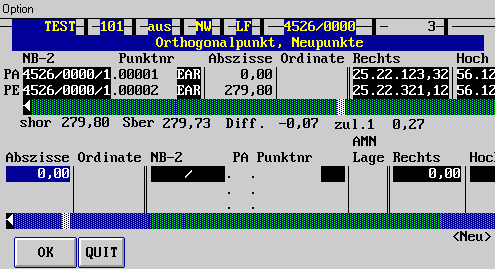

Geben Sie nun für die Abszisse eine "2,00" und für die Ordinate eine "3,00" ein. Im der Spalte PA tragen Sie bitte eine "l" ein. Geben Sie als Punktnummer die "4" ein. Beachten Sie, das in der Spalte AMN ein "N" eingetragen wird. Dies bedeutet, daß der Punkt neu berechnet wird. In der zweiten Zeile geben Sie für die Abszisse "3,00" und für die Ordinate "-1.50" ein. Als Punktnummer tragen Sie die "1" ein (der Anfangspunkt). Es sollte nun unterhalb der Tabelle ein Fenster aufgehen. In diesem Fenster wir der Koordinatenvergleich angezeigt. Gleichzeitig wird in der Spalte AMN ein "A" für "alt" eingesetzt. Die Spalte AMN ist mit einer Auswahltabelle hinterlegt (vgl. Kap. D.5.5).

Wenn Sie den Cursor nach rechts bewegen, sehen sie den Rest des Bildschirms.

Bei dem Eintrag der Orthogonalpunktberechnung sehen Sie die bestimmenden Elemente Anfangspunkt, Endpunkt, Anlegemaß und Endmaß in der Spalte der Beschreibung.

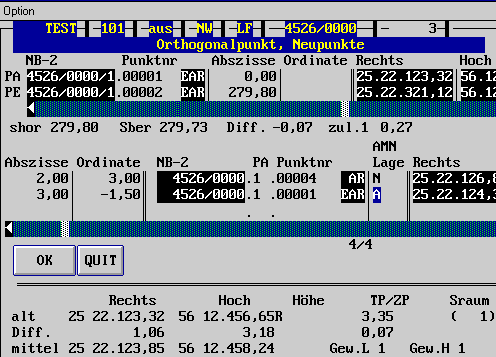

Drücken Sie nochmal die F3-Taste (oder OK-Button). Sie sehen die Neupunkttabelle. Zudem wird der Vergleich mit dem in der Zwischenzeit in der Punktdatei abgelegten Punkt "4" angezeigt. Die Koordinatendifferenz sollte, wenn Sie keine Änderungen in den Tabellen vorgenommen haben, Null betragen.

Immer wenn Punkte bestimmt werden, die sich bereits in der Punktdatei befinden, wird ein Koordinatenvergleich angezeigt.

1. In der ersten Zeile werden die alten, also die in der Punktdatei gespeicherten Werte, angezeigt.
2. Die Höhe wird nur angezeigt, wenn das Projekt "mit Höhe" (siehe Kap. E.1.1.1) angelegt ist und die Qualität der Höhe größer als "A" ist (siehe Kap. E.2.1.2.1).
3. Daneben wird die Lageabweichung zur Neubestimmung (TP) angegeben.
4. Schließlich wird in runden Klammern die Ansatznr. angegeben, in der dieser Punkt zuletzt bestimmt wurde. Hier: (  3).
5. In der zweiten Zeile werden die Koordinatendifferenzen "Neu minus Alt" angezeigt.
6. Daneben wird die zulässige Lageabweichung (ZP) angegeben (siehe Kap. E.1.2.2.0).
7. Weiter rechts schließlich wird die räumliche Strecke zwischen "alter" und "neuer" Punktlage angegeben. Die räumliche Strecke wird nur angezeigt, wenn die Voraussetzungen unter 2) erfüllt werden.
8. Die dritte Zeile enthält das gewichtete Mittel aus bisheriger Koordinaten und neuen Koordinaten. Zum Nachweis wird in dieser Zeile das bisherige Gewicht, getrennt für Lage und Höhe, ausgegeben. Dieses Gewicht erhöht sich bei jeder Mittelbildung automatisch um Eins.

Verlassen Sie daher die Tabelle der Ansätze ebenfalls mit der ESC-Taste (oder QUIT-Button), um diese zu verlassen. Sie sind wieder im Hauptmenü der Programmes.
