E.2.1.7

Übertragen Koordinaten

Stichworte	Zweck, Vorausetzung, Ablauf, Aufruf, Menüpunkte
Zweck	In diesem Untermenü sind verschiedene Routinen zur Erzeugung von speziellen Koordinatendateien enthalten.
Voraussetzung	Sie müssen ein Projekt (Auftrag) aktivieren (siehe Kap. E.1.1.1 bzw. Kap. E.1.1.2). Zudem sollten Koordinaten (Punkte) vorhanden sein.

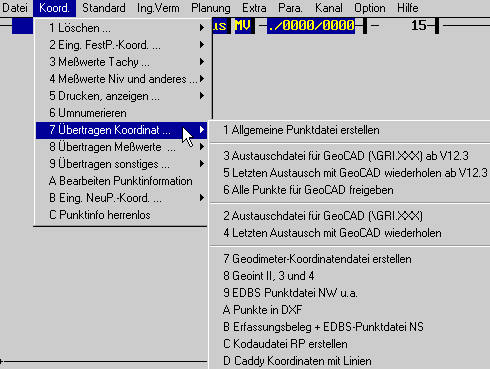

Ablauf	Sie rufen im Hauptmenü unter "`Koord.`" den Unterpunkt "`Übertragen Koordinaten...`" auf.
Aufruf
Menüpunkte	Nachfolgend sind alle Untermenüpunkte aufgelistet. Besonderheiten: Die Höhenausgabe wird nur dann ausgegeben, wenn in der Tabelle der Projekte (siehe Kap. E.1.1.1) unter Mit Höhe ein "J" eingetragen ist. Weiter werden nur Höhen ausgegeben, wenn deren Höhenstatus nicht auf "A" steht. Dabei wird auch ein Vergleich mit dem maximalen Höhenstatus der eventuell betreffenden Signatur durchgeführt. Der jeweils niedere Wert gilt. Dieser maximale Höhenstatus ist über die Systempflege/Tabelle/Signaturen (siehe Kap. E.1.2.2.8) änderbar.
1 Allgemeine Punktdatei erstellen	Schreiben einer allgemeinen Koordinatendatei. Durch umfangreiche Konfigurationsmöglichkeiten können die verschiedensten Formate geschrieben werden. z.B.: ZEISS, Leica, KIV, DA001, Excel Die gleiche Tabelle wird auch beim "Einlesen einer Koord.-Datei" benutzt. Aufgrund gewisser Unterschiede in der Interpretation können Sie jedoch nicht in jedem Fall die gleiche Beschreibungszeile zum Schreiben und zum Lesen benutzen. Die Unterschiede werden Ihnen im Kap. F.4.2 explizit beschrieben.
2 Austauschdatei für GeoCAD (\GRI.XXX)	Erzeugen einer ASCII-Datei, die vom Zeichenteil GeoCAD-G über "Quick-Ein" eingelesen werden kann.
3 Austauschdatei für GeoCAD (\GRI.XXX) ab V12.3	Erzeugen einer ASCII-Datei, die vom Zeichenteil GeoCAD-G über "Quick-Ein" eingelesen werden kann. Die Schnittstelle ist für die GeoCAD-G Version ab V12.3.
4 Letzten Austausch mit GeoCAD wiederholen	Liest Punkte, die einmal in eine Datei „GRI.XXX“ (siehe Kap. E.2.1.7.2) ausgegeben wurden, noch einmal aus.
5 Letzten Austausch mit GeoCAD wiederholen ab V12.3	Liest Punkte, die einmal in eine Datei „GRI.XXX“ (siehe Kap. E.2.1.7.2) ausgegeben wurden, noch einmal aus. Die Schnittstelle ist für die GeoCAD-G Version ab V12.3.
6 Alle Punkt für GeoCAD freigeben	Gibt Punkte, die einmal in eine Datei „GRI.XXX“ (siehe Kap. E.2.1.7.2) ausgegeben wurden, für eine erneute Ausgabe wieder frei.
7 Geodimeter Koordinatendatei erstellen	Erzeugen einer ASCII-Punktdatei, die einer Geodimeter-Koordinatendatei im ORG-Format entspricht.
8 Geoint II, 3 und 4
9 EDBS Punktdatei NW u.a.	Erzeugen einer EDBS-Punktdatei, die den in Nordrhein-Westfalen und Brandenburg gültigen Vorschriften entspricht.
A Punkte in DXF	Erzeugt eine DXF-Datei mit Punkten aus der Punktdatei. Wahlweise können die Punkte in einer Form ausgegeben werden, die den Anforderungen des Programms GeoCAD-G entspricht (GeoCAD-Punkt), oder aber den geringsten Anforderungen an eine Grafik (AutoCAD-Punkt), wodurch die Datei auch von einfachen Grafikprogrammen gelesen werden sollte.
B Erfassungsbeleg + EDBS-Punktdatei NS	Druckt den in Niedersachsen vorgeschriebenen Erfassungsbeleg Punktdatei und erzeugt die zugehörende EDBS-Punktdatei.
C Kodaudatei RP erstellen	Erstellt eine Datei, die dem Format der Koordinatendauerdatei (Kodau) in Rheinlandpfalz entspricht.
D Caddy Koordinaten mit Linien	Erzeugt eine Datei "Caddy Koordinaten mit Linien". Dies ist ein spezielles Format für Caddy V10.
