GeoCAD-R
E.1.2.2.D
ALK-Def's.
Stichworte Zweck, Voraussetzung, Ablauf, Aufruf, Menüpunkte
Zweck Hier pflegen Sie Ihre anwenderspezifischen ALK-Daten.
Voraussetzung keine

Bemerkung: Sollten Sie kein Land aktiv haben, sind nur die Unterpunkte "Folie-OSKA" und "Text-Stile" anwählbar. Sie können ein Land aktivieren, in dem Sie unter "Datei/Systempflege .../Verwaltung .../Bundesland" ein Bundesland auswählen (siehe Kap. E.1.2.1.1) oder aber einen Auftrag anlegen (siehe Kap. E.1.1.1) und in diesem das betreffende Bundesland aktivieren. Ob das Bundesland aktiv ist, können Sie am oberen Rand des Bildschirms erkennen.

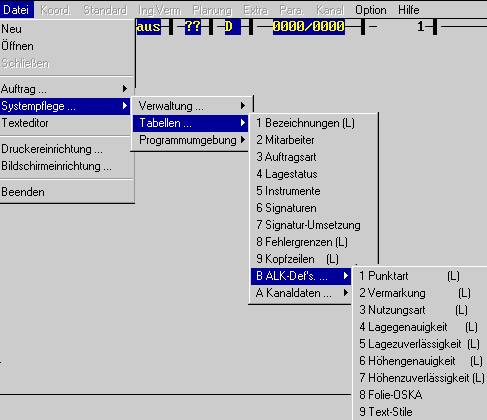

Ablauf Sie rufen im Menü "Datei/Systempflege.../Tabellen ..." den Unterpunkt "ALK-Def's" auf.
Aufruf Aufruf ALK-Def's (9 KB)
Menüpunkte Sie sehen, daß hinter diesem Menüpunkte weitere Unterpunkte auszuwählen sind.

Die nachstehende Auflistung gibt Ihnen einen Überblick über die Funktion und Bedeutung der Unterpunkte des Menüs "ALK-Def's":

Punktart Diese Tabelle beschreibt die zulässigen Codes für die Punktart, wie sie von den Katasterbehörden verwandt wird. Sie erscheint als Hilfstabelle bei den jeweiligen Eingabefeldern im Berechnungsteil.

Um eine Anpassung an die einzelnen Bundesländer vornehmen zu können, werden die Punktarten länderweise verwaltet (siehe Kap. E.1.2.2.4).

Vermarkung Diese Tabelle beschreibt die zulässigen Codes für die Vermarkung, wie sie von den Katasterbehörden verwandt wird. Sie erscheint als Hilfstabelle bei den jeweiligen Eingabefeldern im Berechnungsteil.

Um eine Anpassung an die einzelnen Bundesländer vornehmen zu können, werden die Vermarkungen länderweise verwaltet (siehe Kap. E.1.2.2.5).

Nutzungsart Die Nutzungsarten werden zur Eingabe bei der Flächenberechnung (siehe Kap. E.2.2.B) benutzt.

Um eine Anpassung an die einzelnen Bundesländer vornehmen zu können, werden die Nutzungsarten länderweise verwaltet (siehe Kap. E.1.2.2.A).

Lagegenauigkeit In dieser Tabelle werden die Lagegenauigkeiten definiert, die in dem Bundesland gültig sind.

ACHTUNG: Die Einträge und die Zuordnung bereits zu den Festpunkten beeinflussen wesentlich das Ergebnis der Berechnungen.

Um eine Anpassung an die einzelnen Bundesländer vornehmen zu können, werden die Lagegenauigkeiten länderweise verwaltet (siehe Kap. E.1.2.2.D.4).

Lagezuverlässigkeit In dieser Tabelle werden die Lagezuverlässigkeiten definiert, die in dem Bundesland gültig sind. Sie finden zur Zeit keine Verwendung, außer, daß Sie in der Festpunkteingabe eingegeben werden kann.

Um eine Anpassung an die einzelnen Bundesländer vornehmen zu können, werden die  Lagezuverlässigkeiten länderweise verwaltet (siehe Kap. E.1.2.2.D.5).

Höhengenauigkeit In dieser Tabelle werden die Höhengenauigkeiten definiert, die in dem Bundesland gültig sind.

ACHTUNG: Die Einträge und die Zuordnung bereits zu den Festpunkten beeinflussen wesentlich das Ergebnis der Berechnungen.

Um eine Anpassung an die einzelnen Bundesländer vornehmen zu können, werden die  Höhengenauigkeiten länderweise verwaltet (siehe Kap. E.1.2.2.D.6).

Höhenzuverlässigkeit In dieser Tabelle werden die Höhenzuverlässigkeiten definiert, die in dem Bundesland gültig sind. Sie finden zur Zeit keine Verwendung, außer, daß Sie in der Festpunkteingabe eingegeben werden kann.

Um eine Anpassung an die einzelnen Bundesländer vornehmen zu können, werden die  Höhenzuverlässigkeiten länderweise verwaltet (siehe Kap. E.1.2.2.D.7).

Folie-OSKA Die Tabelle der Signaturen dient der Zuordnung der benutzten Signaturcodes im Außendienst zu den Blockbezeichnungen (GeoCAD-Signaturen) im GeoCAD-Zeichenteil. Dabei erfolgt die Umsetzung bereits beim Einlesen der Meßwerte. Darüber hinaus wird sie u.a. beim Einlesen von Geodimeter-Koordinaten (Kap. E.2.1.2.3) benutzt (siehe Kap. E.1.2.2.D.8).
Text-Stile In dieser Tabelle werden Textstile definiert, die bei der Ausgabe von DXF-Dateien benutzt werden. Daher besteht eine starke Analogie zu dem entsprechenden AutoCAD-Befehl "Stil" (siehe Kap. E.1.2.2.D.9).
