E.2.1.5

Drucken/Anzeigen

Stichworte	Zweck, Vorausetzung, Ablauf, Aufruf, Menüpunkte
Zweck	In diesem Untermenü sind verschiedene Routinen zur Erzeugung von gedruckten Koordinatenlisten enthalten. Dazu wurden die verwandten Themen Punktplot, Liste der identischen Punkte und Liste der vergebenen Punktkennzeichen aufgenommen. Wesentliche Funktionen, insbesondere die Anzeige von Koordinaten, finden Sie im Untermenü "Bearbeiten Punktinformation" (siehe Kap. E.2.1.A) wieder.
Voraussetzung	Sie müssen ein Projekt (Auftrag) aktivieren (siehe Kap. E.1.1.1 bzw. Kap. E.1.1.2). Zudem sollten Koordinaten (Punkte) vorhanden sein. Die Untermenüpunkte "0", "B", "C" und "D" sind nur zugänglich, wenn die entsprechende Ländereinstellung vorgenommen wurde (siehe auch Kap. E.1.2.1.1, Bundesland).

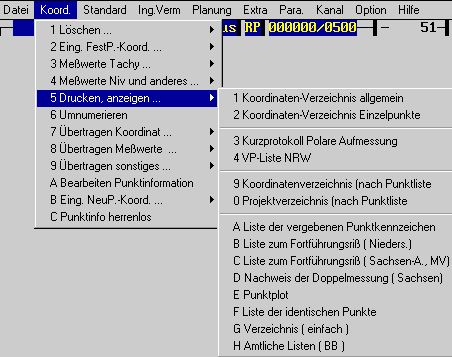

Ablauf	Sie rufen im Hauptmenü unter "`Koord.`" den Unterpunkt "`Drucken/anzeigen...`" auf.
Aufruf
Menüpunkte	Nachfolgend sind alle Untermenüpunkte aufgelistet.
1 Koordinaten -Verzeichnis allgemein	Es werden Koordinatenlisten mit verschiedenen Überschriften ausgegeben. Eine Vorauswahl (Festpunkte, Neupunkte oder "Alle Punkte") bestimmt die Überschrift der Ausgabe. Es wird zusätzlich ein Punktfilter angeboten. Siehe auch Kap. E.2.1.5.1.
2 Koordinaten -Verzeichnis Einzelpunkte	Hier können Sie durch Eingabe über die Tastatur einzelne Punkte ausgeben. Siehe auch Kap. E.2.1.5.2.
3 Kurzprotokoll Polare Aufmessung	Der Menüpunkt erzeugt eine einheitliche Liste zu den "Polaren Aufmessungen" (Rohdaten). Die Liste wird aus den Ansätzen "Satzmessung" (siehe Kap. E.2.3.5) ableitet. Insbesondere werden Angaben zum Punktkennzeichen,Verwendungshinweis, Horizontalrichtung, Zenitdistanz, Strecke, Exzentrum, VA, etc. gemacht. Dieser Menüpunkt ist unabhängig von der Einstellung des Druckers (siehe Kap. E.1.4) oder des Druckermodus Ein/Aus (siehe Kap. E.2.0.2). Die Ausgabe der Listen erfolgt immer in eine Datei des Formates "RTF". Siehe auch Kap. E.2.1.5.3.
4 VP-Liste NRW	Das Programm erzeugt die VP-Liste NRW, wie sie im -Fortführungsvermessungserlass- (Rund-Erlass) des Innenministeriums vom 23. März 2000 - III C 4 _ 8110 / Anlage 3 zum FortVErl. vorgeschrieben sind. Insbesondere werden aufgelistet: verwendete Standpunkte, verwendete Anschlußpunkte, Neu bestimmte und veränderte Objektpunkte Örtliche Grenzlängen (Spannmaße). Siehe auch Kap. E.2.1.5.4.
9 Koordinaten- verzeichnis (nach Punktliste)	Ausgabe einer Koordinatenliste anhand eines Ansatzes "Punktliste" (Kap. E.2.5.1). Siehe auch Kap. E.2.1.5.5.
0 Projektverzeichnis (nach Punktliste)	Ausgabe einer Koordinatenliste anhand eines Ansatzes "Punktliste" (Kap. E.2.5.1). Arbeitet nach sächsischen Vorschriften. Zudem wird eine Projektdatei (*.prj) angelegt, die ein spezielles Koordinatenformat wiederspiegelt. Siehe auch Kap. E.2.1.5.6.
A Liste der vergebenen Punktkennzeichen	Listet die Bereiche, in denen Punktkennzeichen vergeben sind, in der Form von - bis auf. Dabei werden nur Punkte berücksichtigt, zu denen im aktuellen Lagestatus Koordinaten vorliegen, d.h. eingegeben oder berechnet sind. Zudem wird eine Liste mit der Anzahl und der Summe der verwandten Geo-Signaturen ausgegeben. Siehe auch Kap. E.2.1.5.7.
B Liste zum Fortführungsriß (Niedersachsen)	Produziert die im Kataster des Landes Niedersachsen vorgeschriebenen Listen. Siehe auch Kap. E.2.1.5.8.
C Liste zum Fortführungsriß (Sachsen-Anhalt, Meckelburg -Vorpommern)	Druckt die im Kataster des Landes Sachsen-Anhalt und Meckelburg-Vorpommern vorgeschriebenen Listen aus. Siehe auch Kap. E.2.1.5.9.
D Nachweis der Doppelmessung (Sachsen)	Druckt eine Zusammenstellung der gerechneten Koordinaten mit allen Zwischenwerten und den jeweiligen Alt-Mittel-Neu-Entscheidungen. Die Auswahl der Punkte erfolgt wahlweise über Punktfilter oder über Punktliste. Im letzteren Fall wird der Ansatz auf dem Stapel abgelegt. Die Überschrift lautet wahlweise: Nachweis der Doppelmessung Kontrolle der Absteckung durch Vergleich von Koordinaten Information zur Mittelung Die Ausgabe erfolgt ausschließlich auf dem Drucker. Siehe auch Kap. E.2.1.5.0.
E Punktplot	Gibt die ausgewählten Koordinaten als einfachen Plot im HP-GL-Format aus. Siehe auch Kap. E.2.1.5.A.
F Liste der identischen Punkte	Listet die Koordinaten auf, deren Abstand zueinander kleiner als ein individuell einzugebener Mindestabstand ist. Dieser kann entweder zweidimensional oder räumlich interpretiert werden. Siehe auch Kap. E.2.1.5.B.
G Verzeichnis (einfach)	Erzeugt ein Koordinatenverzeichnis auf Papier, daß die Punktnr, die Koordinaten, die Signatur und eine Beschreibung enthält. Siehe auch Kap. E.2.1.5.C.
H Amtliche Listen (BB)	Das Programm erzeugt die Listen, wie sie in der Verwaltungsvorschrift zur Durchführung von Liegenschaftsvermessungen (Liegenschaftsvermessungsvorschrieft - VVLiegVerm) vom 8. Juni 1999 vorgeschrieben sind. Insbesondere sind dies: Nachweis der Punktidentität, Vergleich mit Messungslinien und Überprüfung von Koordinaten, Vermessungsriss - Liste, Neu bestimmte und veränderte Koordinaten, Örtliche Grenzlängen. Siehe auch Kap. E.2.1.5.D.
